Wyjścia cyfrowe
DO8 - 2 A
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0, 2, 4, 6 |
| Typ przyłącza 2 | 1, 3, 5, 7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 01 03 05 07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00 02 04 06 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO 01 03 05 07 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

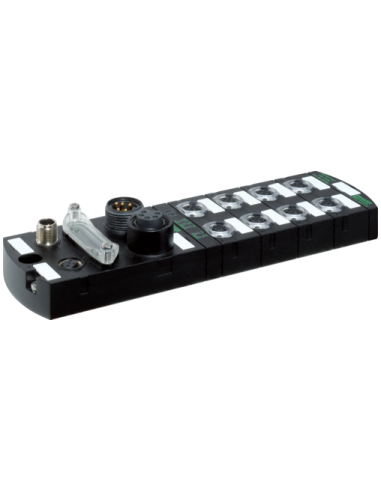

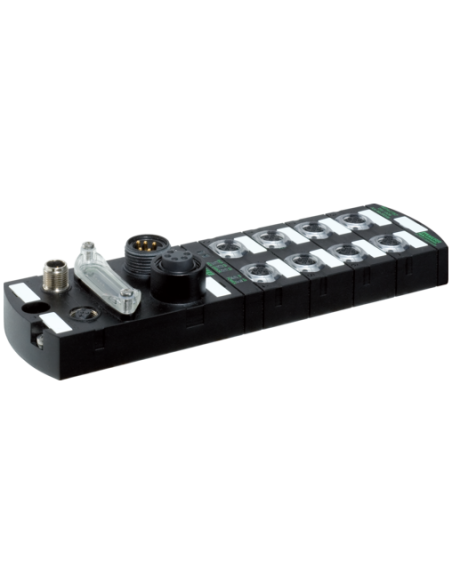

Moduł sieciowy IMPACT67 55077 – Wytrzymały i uniwersalny moduł wyjść cyfrowych CANopen do automatyki
Moduł sieciowy IMPACT67 55077 to zaawansowane urządzenie przeznaczone do zastosowań przemysłowych, zapewniające niezawodną i wydajną komunikację w środowisku automatyki. Dzięki solidnej konstrukcji oraz odporności na trudne warunki pracy, moduł ten umożliwia efektywne sterowanie maszynami i liniami produkcyjnymi.
Kluczowe zalety modułu IMPACT67 55077
- Wytrzymała, całkowicie zalana obudowa zapewniająca stopień ochrony IP67 – idealna do pracy w trudnych warunkach przemysłowych.
- Osiem cyfrowych wyjść (DO8) z dopuszczalnym maksymalnym prądem na wyjście do 2A, co pozwala na elastyczne sterowanie urządzeniami wykonawczymi.
- Szybka i bezpieczna komunikacja CANopen przez gniazda M12 z kodowaniem A, co umożliwia integrację z zaawansowanymi systemami sterowania.
- Trwałe i niezawodne złącza 7/8" oraz M12 – łatwe przyłączanie przewodów zasilających oraz komunikacyjnych.
- Odporność na przeciążenia i zwarcia, która chroni zarówno urządzenie, jak i podłączone elementy systemu.
- Wbudowane funkcje diagnostyczne – diagnostyka napięcia oraz diody LED sygnalizujące status połączenia i pracę kanałów.
- Pełna kompatybilność z modułami serii MVK oraz wszechstronne mocowanie dwoma śrubami.
Zastosowania i możliwości wykorzystania
Moduł IMPACT67 55077 sprawdza się w szerokiej gamie aplikacji przemysłowych, gdzie wymagane jest niezawodne sterowanie wieloma wyjściami cyfrowymi w trudnych warunkach środowiskowych. Z powodzeniem stosowany jest w:
- Automatyzacji linii produkcyjnych
- Sterowaniu maszynami i robotami przemysłowymi
- Systemach transportu wewnętrznego i magazynowania
- Automatyzacji procesów pakowania
- Integracji z nowoczesnymi systemami sterowania CANopen
Dzięki solidnej budowie oraz odporności na działanie wilgoci, pyłu i drgań, moduł sieciowy IMPACT67 55077 jest często wybierany w sektorach produkcyjnym, motoryzacyjnym, spożywczym oraz przy montażu maszyn specjalnych.
Kompatybilność, montaż i prostota instalacji
Urządzenie posiada przemyślany system złącz typu M12 oraz 7/8", co umożliwia szybkie, pewne i standardowe podłączenie w istniejących instalacjach przemysłowych. Obudowa zalewana oraz stopień ochrony IP67 gwarantują bezpieczeństwo instalacji w miejscach narażonych na zalanie czy zapylenie.
- Szybka i intuicyjna instalacja modułu w szafach sterowniczych i urządzeniach przemysłowych.
- Możliwość rozbudowy istniejących systemów automatyki dzięki szerokiemu zakresowi adresów CANopen oraz adresacji za pomocą przełączników obrotowych.
Podsumowanie – IMPACT67 55077 do profesjonalnych instalacji przemysłowych
Moduł sieciowy IMPACT67 55077 to połączenie niezawodności, wszechstronności i wytrzymałości, niezbędnych w nowoczesnych systemach automatyki przemysłowej. Wysoki poziom ochrony, szeroki zakres temperatur pracy, odporność na zakłócenia oraz bogata funkcjonalność wyjść cyfrowych czynią go kluczowym elementem każdej zaawansowanej instalacji przemysłowej.
