Wyjścia cyfrowe
DO16 - 0.5 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

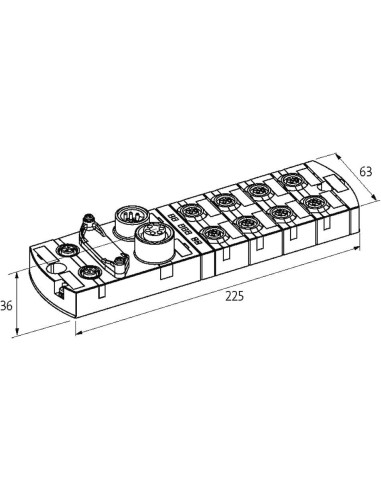

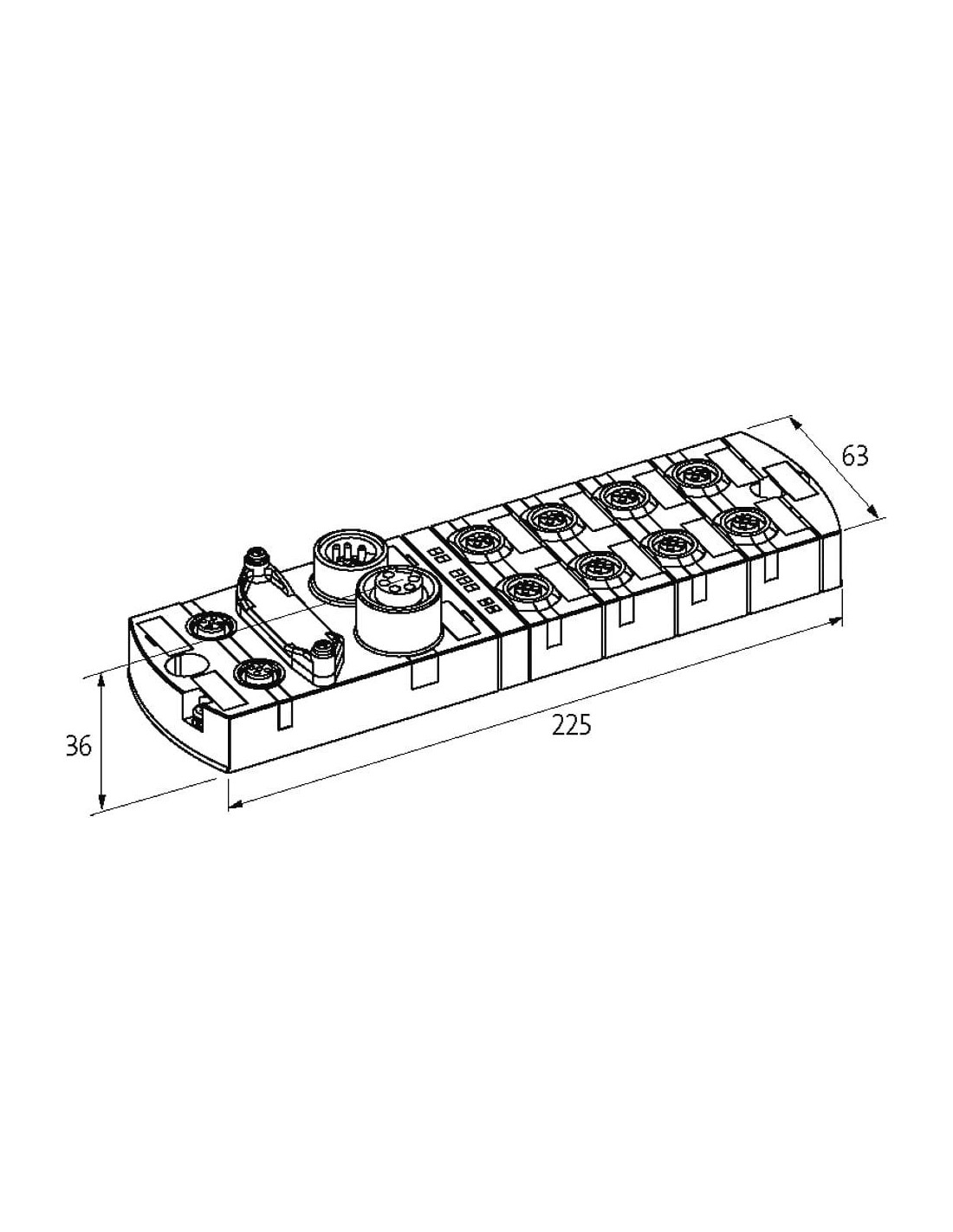

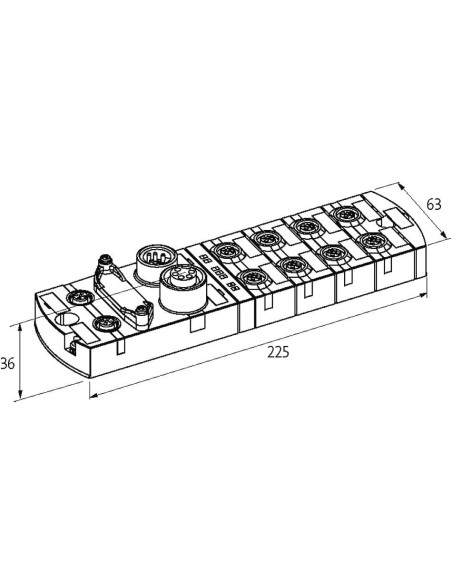

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

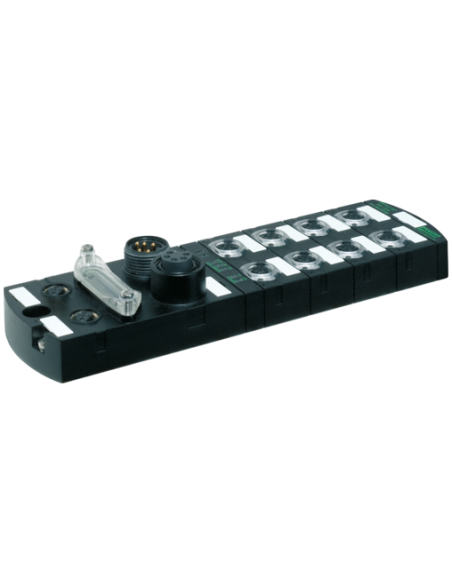

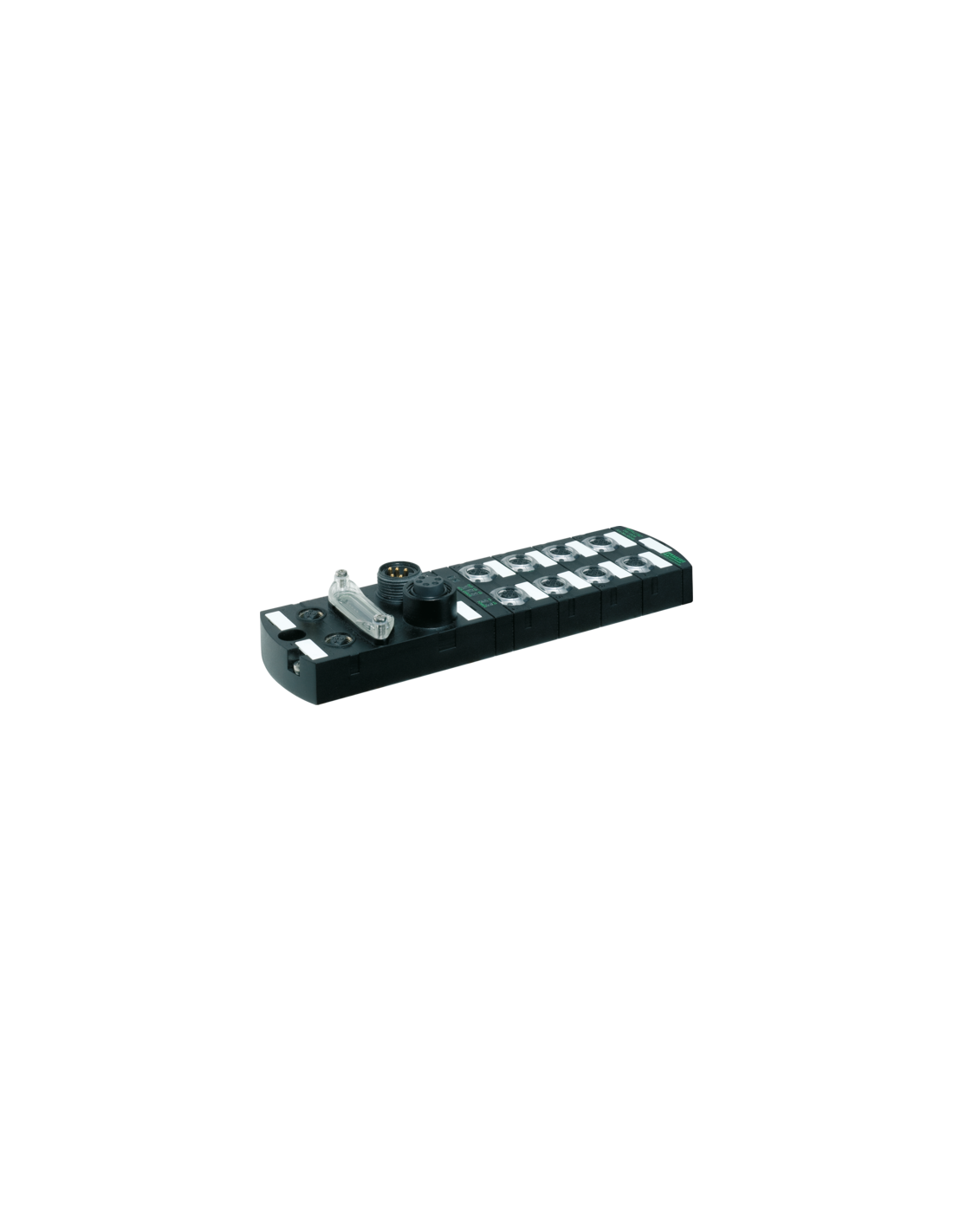

Moduł sieciowy Impact67 DO16 55094 – Wytrzymały i niezawodny moduł rozproszony I/O Profinet
Moduł sieciowy Impact67 DO16 55094 to przemysłowy moduł wyjść cyfrowych, dedykowany nowoczesnym aplikacjom automatyki. Oferuje 16 wyjść cyfrowych (DO) o obciążalności do 0,5 A na kanał. Przeznaczony do zastosowań w trudnych warunkach środowiskowych, charakteryzuje się solidną, całkowicie zalaną obudową o stopniu ochrony IP67, co pozwala na montaż bezpośrednio w strefie maszyn produkcyjnych.
Kluczowe zalety i funkcjonalności modułu Impact67 DO16 55094
- Komunikacja Profinet przez złącze M12 (kodowanie D), umożliwiająca łatwą integrację z sieciami przemysłowymi Ethernet 10/100 Mbit/s.
- Wytrzymałość na przeciążenia i zwarcia – każdy kanał wyjściowy zabezpieczony przed uszkodzeniem.
- Wbudowane diagnostyki – diody LED oraz komunikaty przesyłane przez magistralę, wspierające szybką lokalizację błędów na poziomie modułu i kanału.
- Dwa niezależne obwody zasilania (Power In/Power Out, 2× max. 9 A), które zwiększają bezpieczeństwo oraz niezawodność zasilania urządzeń wykonawczych.
- Kompaktowa obudowa (225×63×39 mm) pozwala na montaż w ograniczonej przestrzeni, a 2-otworowe mocowanie śrubowe zapewnia łatwą instalację.
- Odporność na szeroki zakres temperatur roboczych od -25°C do +55°C oraz przechowywania do 70°C.
- Proste przyłącza: M12 5-pinowe (kodowanie A i D) oraz 7/8" 5-pinowe, gwarantujące uniwersalność i kompatybilność.
Zastosowanie modułu Impact67 DO16 55094 w automatyce przemysłowej
Moduł sieciowy Impact67 DO16 doskonale sprawdza się w rozproszonych systemach sterowania i automatyki, zarówno w suchej, jak i wilgotnej atmosferze, dzięki wysokiej klasie szczelności. Umożliwia łatwą integrację rozproszonych urządzeń wykonawczych, takich jak siłowniki, zawory czy elementy napędowe, bez konieczności kosztownego prowadzenia rozbudowanych wiązek kablowych.
- Automatyzacja linii produkcyjnych i montażowych
- Sterowanie maszynami pakującymi i sortującymi
- Systemy transportowe oraz zrobotyzowane gniazda pracy
- Aplikacje logistyczne i magazynowe
- Modernizacja i rozbudowa istniejących systemów I/O
Dlaczego warto wybrać moduł Impact67 DO16 do rozproszonych instalacji?
Impact67 DO16 jest ceniony w branży automatyki za wytrzymałość, niezawodność oraz prosty montaż i obsługę. Wysokiej klasy zabezpieczenia oraz pełna diagnostyka pozwalają na skrócenie czasu przestojów serwisowych, a kompaktowa konstrukcja ułatwia wdrożenie również w modernizowanych systemach. Moduł jest kompatybilny z popularnymi złączami przemysłowymi i przewodami, co znacząco ułatwia proces integracji oraz późniejsze modyfikacje układu sterowania.
Impact67 DO16 55094 – skuteczne rozwiązanie do realizacji rozproszonych zadań sterowania w najbardziej wymagających środowiskach przemysłowych.
