Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-03 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-03 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

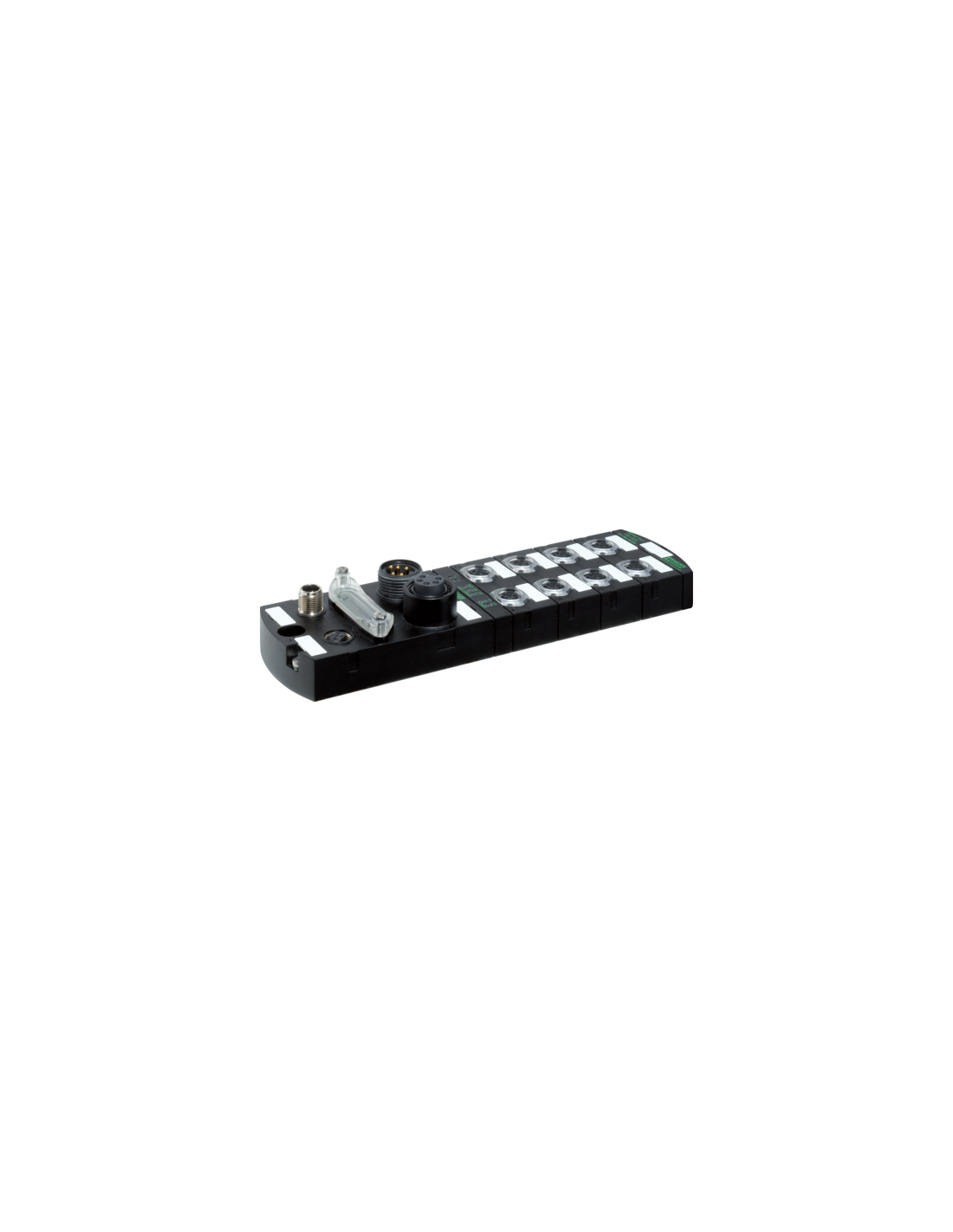

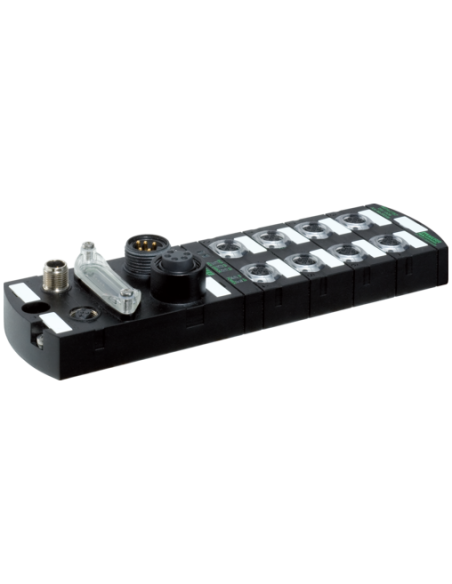

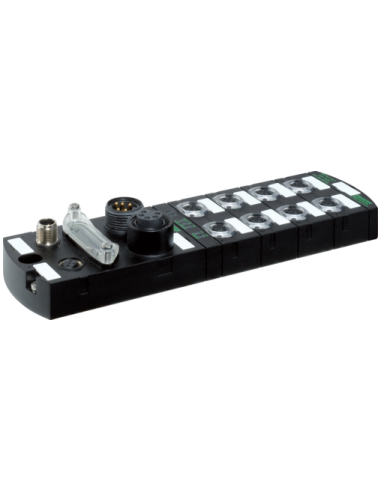

Moduł sieciowy IMPACT67 I/O Profibus DP 8DI+8DO – niezawodne rozwiązanie do automatyki
Moduł sieciowy IMPACT67 I/O Profibus DP 8DI+8DO (kod produktu: 55346) to uniwersalny i kompaktowy moduł I/O, który umożliwia integrację sygnałów cyfrowych w nowoczesnych instalacjach przemysłowych. Sprawdza się nawet w najtrudniejszych warunkach dzięki wysokiej klasie szczelności IP67 oraz wytrzymałej, w pełni zalanej obudowie. Moduł gwarantuje niezawodne przesyłanie sygnałów wejściowych i wyjściowych do magistrali Profibus DP, oferując szybki transfer danych do 12 Mbit/s.
Zastosowanie Modułu IMPACT67 – wszechstronność w systemach automatyki
IMPACT67 I/O Profibus DP to rozwiązanie dedykowane do systemów automatyki przemysłowej, maszyn oraz linii produkcyjnych. Idealny do:
- Integracji sygnałów cyfrowych z czujników oraz urządzeń wykonawczych
- Automatyzacji procesów produkcyjnych i sterowania maszynami
- Rozszerzenia liczby punktów I/O na magistrali Profibus DP
- Budowy rozproszonych układów sterowania
- Środowisk, w których wymagana jest wysoka odporność na czynniki zewnętrzne (kurz, wilgoć, wibracje)
Najważniejsze zalety modułu IMPACT67 Profibus DP
- Wytrzymała zalana obudowa zapewniająca ochronę w klasie IP67
- Szybka komunikacja z siecią Profibus DP – transfer do 12 Mbit/s
- Wysoka wydajność – osiem wejść cyfrowych (8DI) oraz osiem wyjść cyfrowych (8DO), każde wyjście do 2A
- Obsługa szerokiego zakresu temperatur pracy (od 0°C do 55°C)
- Odporność na przeciążenia i zwarcia dzięki wbudowanym zabezpieczeniom
- Łatwa i szybka instalacja dzięki standardowym złączom M12 oraz 7/8" (kompatybilność ze złączami serii MVK)
- Możliwość montażu za pomocą śrub (2-otworowe mocowanie)
- Wielopoziomowa diagnostyka – wskazania LED dla kanałów oraz komunikacji magistralowej
- Zasilanie US/UA do 24 V DC, maksymalny prąd zasilania do 9 A na każdy tor
Wymiary i konstrukcja – przemyślana kompaktowość IMPACT67
Obudowa modułu o wymiarach 225 × 63 × 39 mm umożliwia elastyczne zastosowanie na ograniczonej przestrzeni, natomiast wytrzymałe złącza zapewniają stabilność podłączonych przewodów, nawet w warunkach intensywnej eksploatacji przemysłowej.
Typowe zastosowania IMPACT67 – optymalizacja produkcji
- Przemysł motoryzacyjny, spożywczy, farmaceutyczny, logistyczny
- Systemy montażowe oraz linie pakujące
- Stacje zrobotyzowane, przenośniki taśmowe i rozdzielnie sterujące
- Automatyka budynkowa i systemy BMS
Zastosowanie tego modułu pozwala znacząco usprawnić monitorowanie oraz sterowanie urządzeniami w nowoczesnych zakładach.
Podsumowanie – IMPACT67 8DI+8DO Profibus DP jako kluczowy element instalacji
Moduł IMPACT67 I/O Profibus DP 8DI+8DO to rozwiązanie dedykowane profesjonalnym systemom automatyki. Połączenie wysokiego stopnia ochrony, wszechstronnych możliwości komunikacyjnych oraz uproszczonej diagnostyki pozwala na efektywną integrację systemu I/O z magistralą Profibus DP w przemysłowych warunkach pracy.
