Dostępny
Kompaktowy moduł IO Impact67 to idealne rozwiązanie, aby gromadzić lub rozdzielać zdalne sygnały I/O. Przyłącza M12 w kombinacji z całkowicie zamkniętą obudową gwarantują szczelność wg IP67 i wysoką odporność mechaniczną. Dzięki temu urządzenia nadają się szczególnie do pracy w surowym otoczeniu przemysłowym. Model Impact67 zapewnia znaczną oszczędność miejsca w szafie sterowniczej i redukuje do minimum czas montażu. Zintegrowane funkcje diagnostyczne ułatwiają ponadto uruchamianie.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

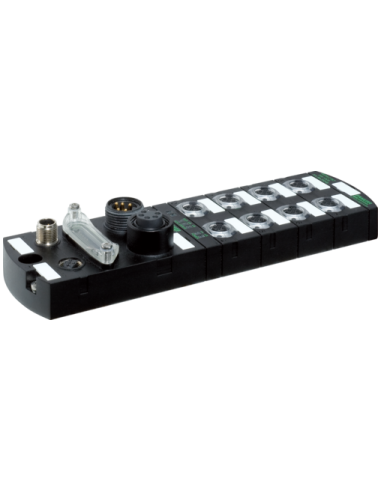

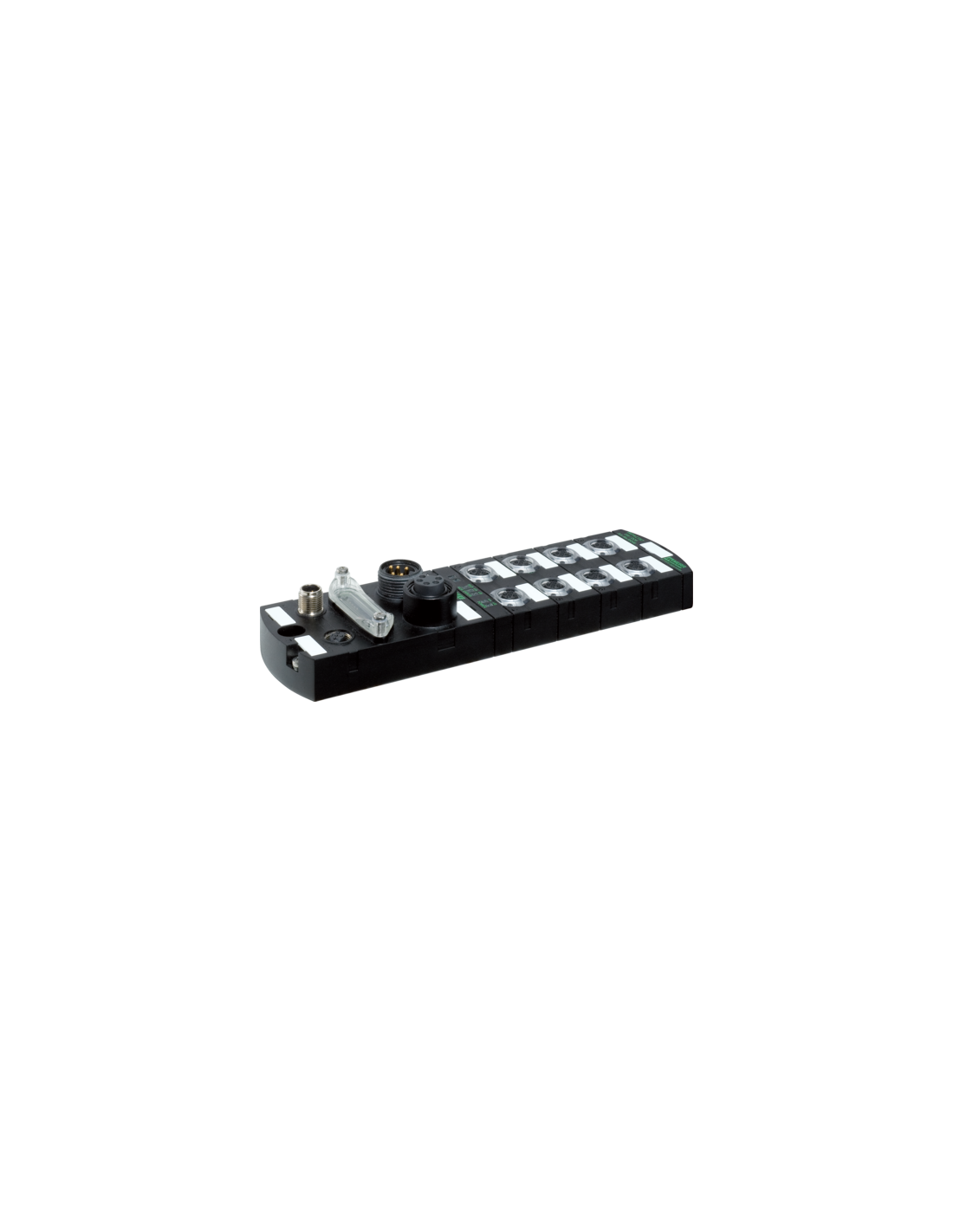

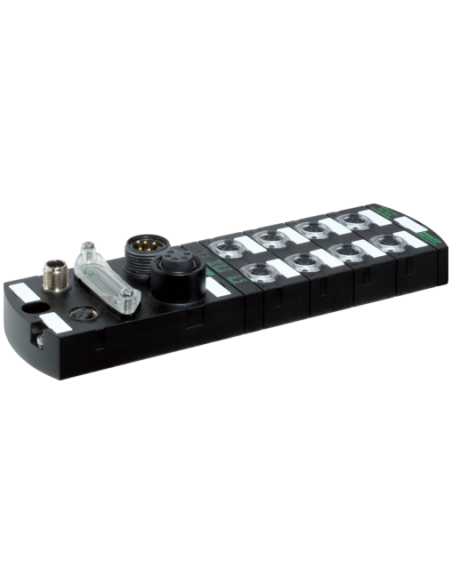

Moduł sieciowy IMPACT67 I/O Profibus DP 16DI – 55345
Moduł sieciowy IMPACT67 I/O, Profibus DP, 16DI 55345 to kompaktowe i wytrzymałe rozwiązanie do zbierania oraz rozdzielania zdalnych sygnałów wejściowych w wymagających warunkach przemysłowych. Dzięki wysokiej klasie szczelności IP67 oraz odporności mechanicznej, moduł doskonale sprawdza się w aplikacjach, które wymagają niezawodnego działania w wilgotnych, zapylonych czy narażonych na uszkodzenia mechaniczne miejscach, typowych dla przemysłu spożywczego, motoryzacyjnego, maszynowego oraz systemów transportowych.
Zalety i najważniejsze cechy IMPACT67 Profibus DP z 16 wejściami cyfrowymi
- Wysoka odporność na warunki środowiskowe – solidna, szczelna obudowa zgodna z IP67 oraz odporność mechaniczna pozwalają na montaż modułu poza szafą sterowniczą.
- Kompaktowa budowa – moduł umożliwia znaczną oszczędność miejsca i pozwala na elastyczne rozmieszczenie punktów I/O bez rozbudowy szafy.
- Bardzo szybki i prosty montaż – zastosowanie standardowych szybkozłączek M12 i 7/8” umożliwia intuicyjne oraz bezpieczne podłączenie przewodów.
- Współpraca z Profibus DP – szybka i stabilna komunikacja w jednym z najpopularniejszych standardów automatyki przemysłowej, ułatwiająca integrację z innymi urządzeniami.
- Zaawansowana diagnostyka – wbudowane funkcje diagnostyczne (np. podnapięcie, brak napięcia), sygnalizacja przez diody LED zarówno dla całego modułu, jak i dla każdego kanału.
- Odporność na zwarcia i przeciążenia – ochrona wejść zapewnia pełną niezawodność pracy nawet podczas awarii urządzeń peryferyjnych.
Typowe zastosowania modułu IMPACT67 16DI 55345 Profibus DP
Moduł IMPACT67 I/O jest często wykorzystywany w systemach automatyki przemysłowej, liniach produkcyjnych, monitoringu maszyn, systemach transportowych, magazynach automatycznych oraz w każdej aplikacji wymagającej zdecentralizowanego zbierania sygnałów cyfrowych. Jest idealny do współpracy z czujnikami, wyłącznikami krańcowymi i innym sprzętem wykorzystującym komunikację Profibus DP.
Możliwości integracji i kompatybilność
Moduł IMPACT67 55345 może być łatwo integrowany z istniejącymi systemami automatyki dzięki kompatybilności z innymi modułami serii MVK oraz szerokim możliwościom adresacji (adresy 3–99). Przewidziano mocowanie na dwie śruby, co umożliwia trwałą i wygodną instalację na konstrukcjach maszyn lub panelach montażowych.
Dlaczego warto wybrać IMPACT67 16DI Profibus DP?
- Bezpieczeństwo IP67 – odporność na wodę i pył zapewnia funkcjonowanie nawet w trudnych warunkach.
- Elastyczność podłączenia – różnorodne typy złącz: od magistrali, przez wejścia sygnału, po przyłącza zasilania.
- Szybka diagnostyka – łatwe wykrywanie nieprawidłowości dzięki diodom LED oraz przez magistralę Profibus DP.
- Kompaktowe wymiary – 225 x 63 x 36 mm pozwalają na zastosowanie nawet w ograniczonej przestrzeni.
Wydajne i bezpieczne gromadzenie sygnałów w wymagających aplikacjach przemysłowych staje się łatwiejsze dzięki modułowi IMPACT67 Profibus DP 16DI (55345), który umożliwia decentralizację I/O, zwiększa niezawodność oraz przyspiesza procesy instalacyjne.
