Wejścia/wyjścia cyfrowe
DIO12 IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

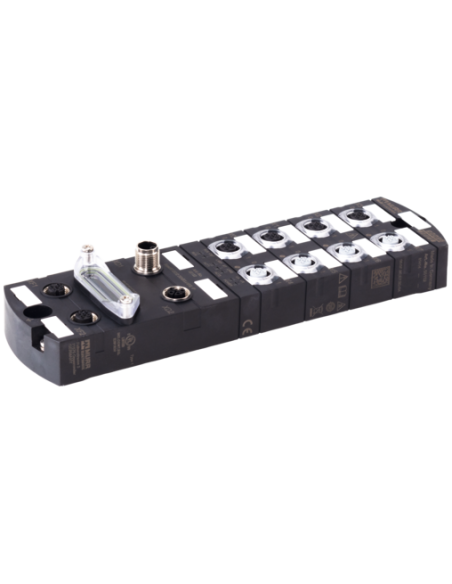

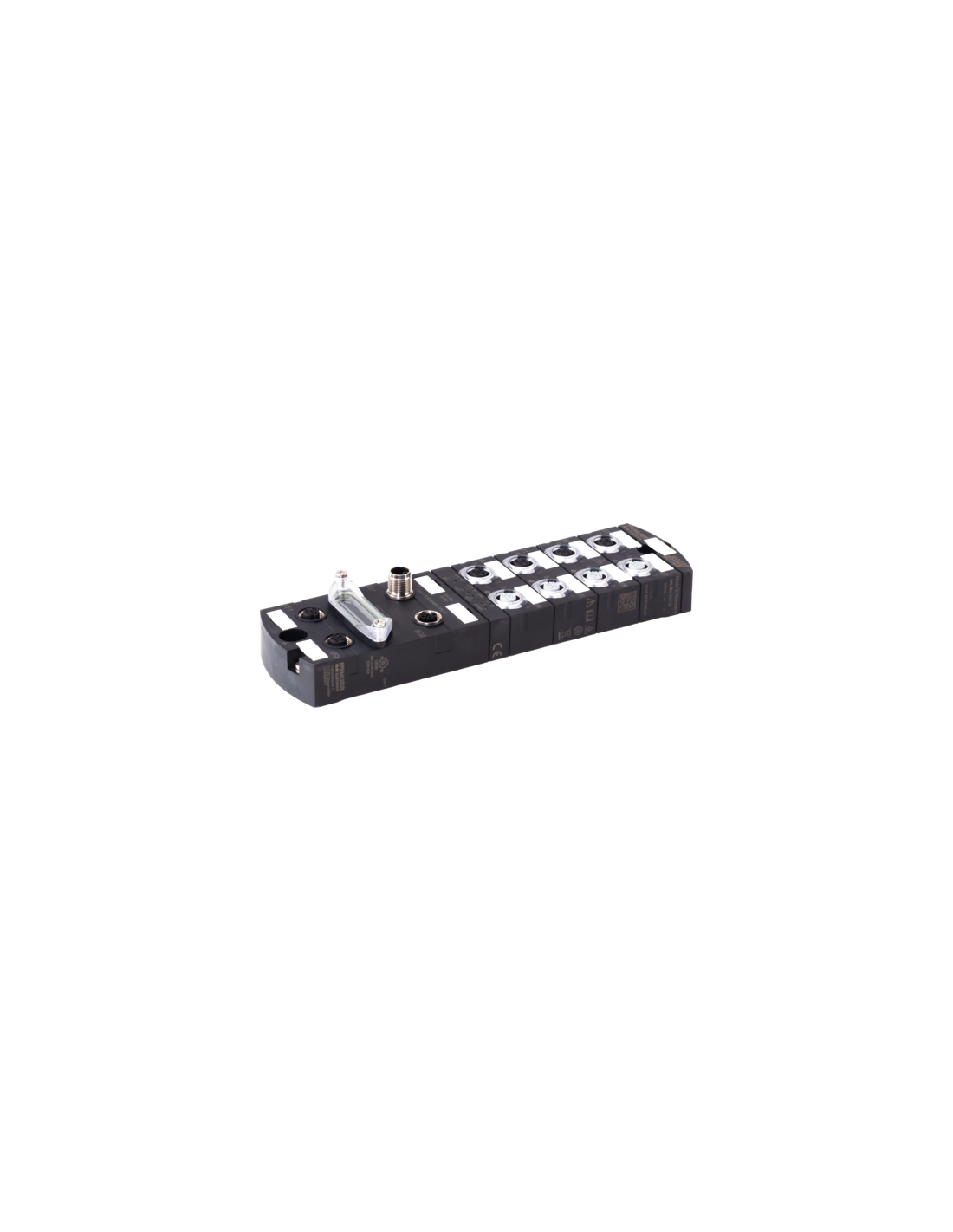

Przemysłowy moduł sieciowy Impact67 DIO12 DIO4/IOL4 IRT M12L 4P 55152 – Rozwiązanie do automatyzacji i IO-Link
Moduł sieciowy Impact67 DIO12 DIO4/IOL4 IRT M12L 4P o kodzie produktu 55152 to zaawansowane urządzenie przeznaczone do integracji w przemysłowych systemach automatyki, które oferuje szerokie możliwości komunikacji oraz sterowania cyfrowymi sygnałami wejść/wyjść, a także komunikacją IO-Link. Zastosowanie tego modułu umożliwia efektywne zarządzanie rozproszonymi jednostkami I/O w wymagających warunkach przemysłowych.
Wszechstronne możliwości komunikacyjne – Protokół PROFINET i IO-Link
Moduł Impact67 obsługuje komunikację w standardach PROFINET oraz oferuje 4 porty typu IO-Link Master V1.1.2. Dzięki temu doskonale sprawdza się w nowoczesnych instalacjach, gdzie wymagane jest szybkie przesyłanie danych, integracja czujników czy urządzeń wykonawczych pracujących w technologii IO-Link oraz realizowanie złożonych aplikacji przemysłowych.
- Ethernet 10/100 Mbit/s – szybkie przesyłanie danych
- Integracja z PROFINET, IRT (Isochronous Real Time) oraz obsługa Fast-Start-Up
- 4 porty IO-Link Master z automatycznym wykrywaniem prędkości transmisji
Wytrzymałość i niezawodność – Stopień ochrony IP67
Moduł zamknięty jest w szczelnej, zalanej obudowie, która zapewnia stopień ochrony IP67. Umożliwia to jego bezproblemowe wykorzystanie w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na wilgoć, kurz oraz wahania temperatur.
Łatwy montaż i kompatybilność z systemami automatyki
Konstrukcja z dwoma otworami montażowymi umożliwia szybki i bezpieczny montaż. Rozstaw złączy oraz sposób mocowania są kompatybilne z popularnymi modułami serii MVK, co pozwala na łatwe rozbudowywanie istniejących instalacji. Złącza M12 różnych typów usprawniają podłączanie sygnałów oraz zasilania.
- Montaż boczny lub poziomy (możliwość zastosowania obu rozwiązań)
- Kompaktowe wymiary: 225 mm x 63 mm x 37 mm
Bezpieczeństwo i diagnostyka – Wbudowane funkcje alarmowe
Urządzenie dysponuje rozbudowanymi możliwościami diagnostycznymi, dzięki wskaźnikom LED oraz monitorowaniu sygnałów. Diody LED informują o stanie połączeń Ethernet oraz przesyle danych. Diagnostyka obejmuje m.in. detekcję zwarć, przeciążeń, przerw kablowych oraz zaników napięcia. Ostrzeżenia są przekazywane zarówno kanałowo, jak i globalnie na magistrali.
- Bieżące monitorowanie stanu pracy za pomocą diod LED oraz systemu magistrali
- Szybka identyfikacja błędów instalacji
- Wsparcie dla funkcji Shared Device i podwójnego adresowania
Typowe zastosowania modułu Impact67 DIO12 DIO4/IOL4 IRT
Moduł znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, w tym w aplikacjach takich jak:
- Linie produkcyjne oraz systemy montażowe
- Zautomatyzowane transportery i wózki AGV
- Stacje testowe, kontrolne oraz pakujące
- Integracja czujników IO-Link oraz urządzeń wykonawczych
- Rozproszone systemy I/O wszędzie tam, gdzie wymagana jest odporność na trudne warunki środowiskowe
Podsumowanie – Nowoczesny moduł I/O do zastosowań PROFINET i IO-Link
Moduł Impact67 DIO12 DIO4/IOL4 IRT M12L 4P 55152 to wszechstronne rozwiązanie do rozbudowanych systemów automatyki, które oferuje wysoką niezawodność, elastyczność połączeń oraz szerokie możliwości integracji z urządzeniami peryferyjnymi różnych standardów. Dzięki szczelności IP67, rozbudowanym funkcjom diagnostycznym oraz kompatybilności z typowymi złączami M12 stanowi optymalny wybór dla wymagających aplikacji przemysłowych.
