Wejścia/wyjścia cyfrowe
DIO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

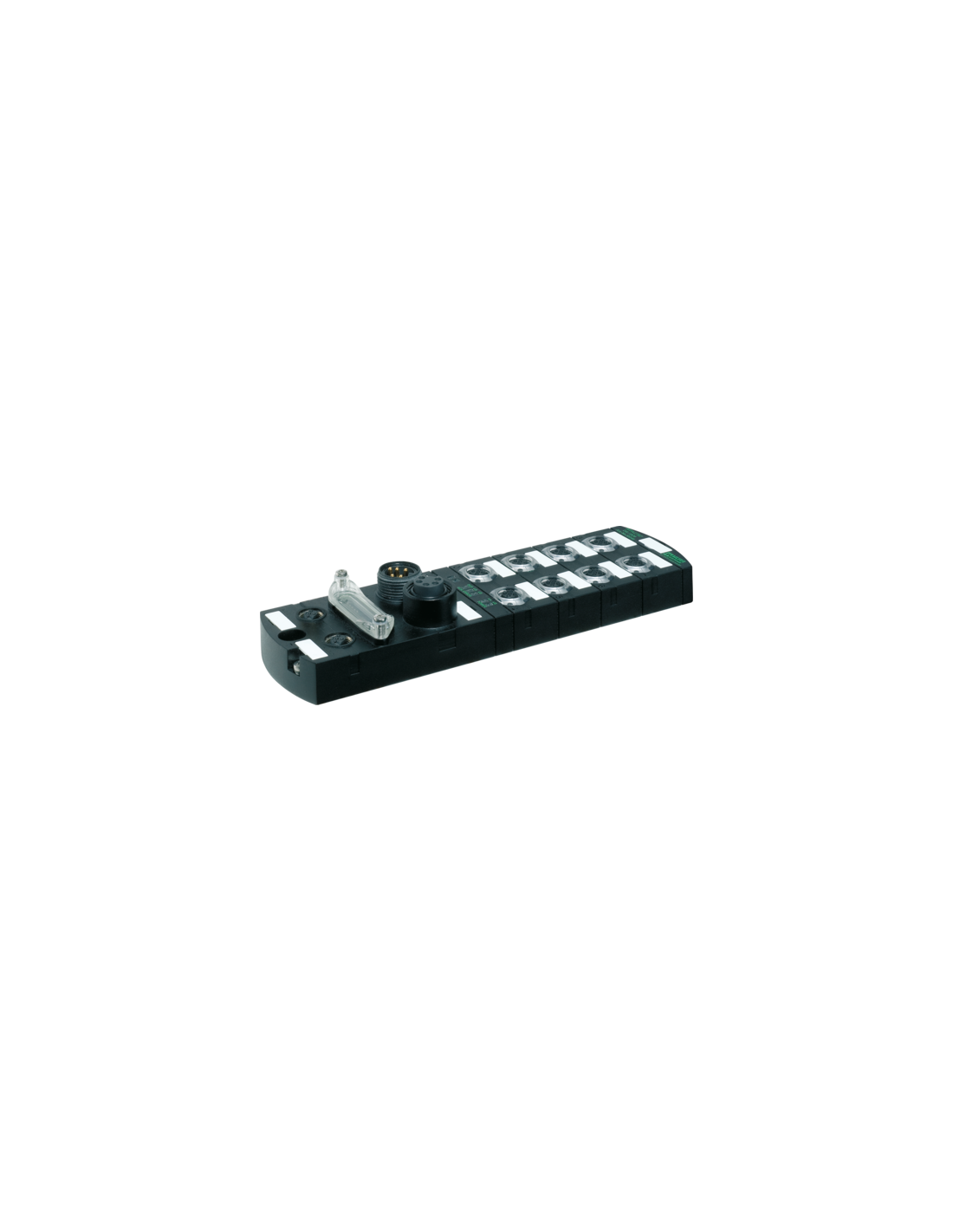

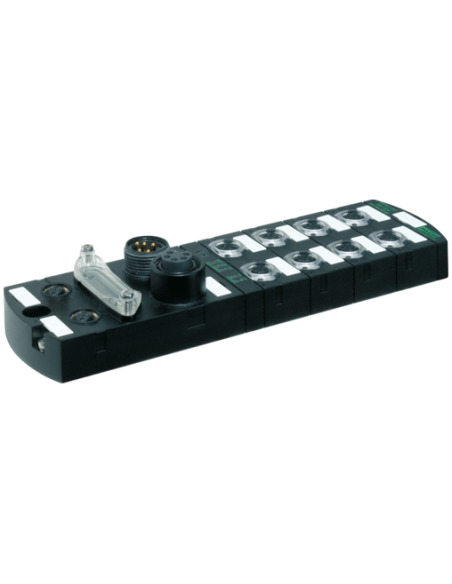

Moduł sieciowy PROFINET Impact67 PN DIO16 IRT 55130 – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact67 PN DIO16 IRT 55130 to przemysłowy rozdzielacz sygnałów, który umożliwia wygodne i bezpieczne podłączanie urządzeń peryferyjnych w zautomatyzowanych systemach produkcyjnych. Dzięki odpornej, całkowicie zalanej obudowie o stopniu ochrony IP67 doskonale sprawdza się w wymagających warunkach przemysłowych, zapewniając maksymalną wytrzymałość i niezawodność działania.
Zastosowanie modułu Impact67 PN DIO16 IRT 55130 w przemyśle
Moduł ten wyróżnia się uniwersalnością oraz łatwością integracji z systemami automatyki. Pracuje w standardzie PROFINET, wspiera komunikację IRT (Isochronous Real Time), oferując szybki czas reakcji i możliwość współpracy z systemami wymagającymi wysokiej precyzji transmisji danych. Typowe zastosowania obejmują:
- Linie produkcyjne i montażowe – efektywne podłączanie czujników oraz urządzeń wykonawczych.
- Zautomatyzowane gniazda produkcyjne – sprawna wymiana sygnałów między maszynami.
- Systemy transportowe i pakujące – niezawodna obsługa sygnałów cyfrowych.
- Nowoczesne aplikacje IoT oraz Przemysł 4.0 – elastyczność wdrożenia i integracji z rozbudowanymi systemami kontroli.
Najważniejsze zalety modułu Impact67 PN DIO16 IRT 55130
- 16 wejść/wyjść cyfrowych DIO z obsługą PNP – możliwość pracy zarówno z czujnikami, jak i siłownikami.
- Szybka komunikacja Ethernet 10/100 Mbit/s i złącza M12 (kodowanie D) – łatwa integracja ze standardowymi sieciami przemysłowymi.
- Obsługa Fast-Start-Up (FSU) – błyskawiczny start systemu (do 0,5 s).
- Odporność na przeciążenia i zwarcia – maksymalna ochrona urządzeń i instalacji.

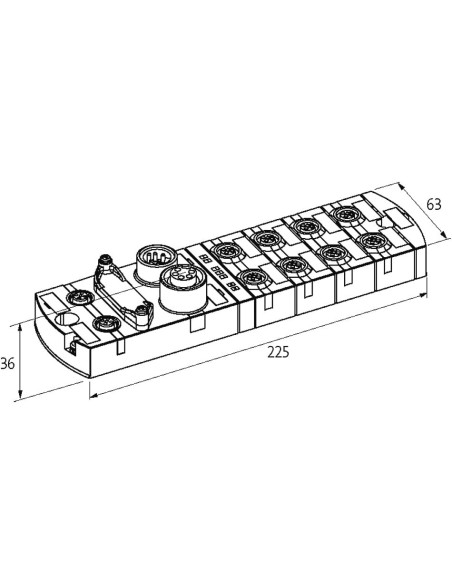

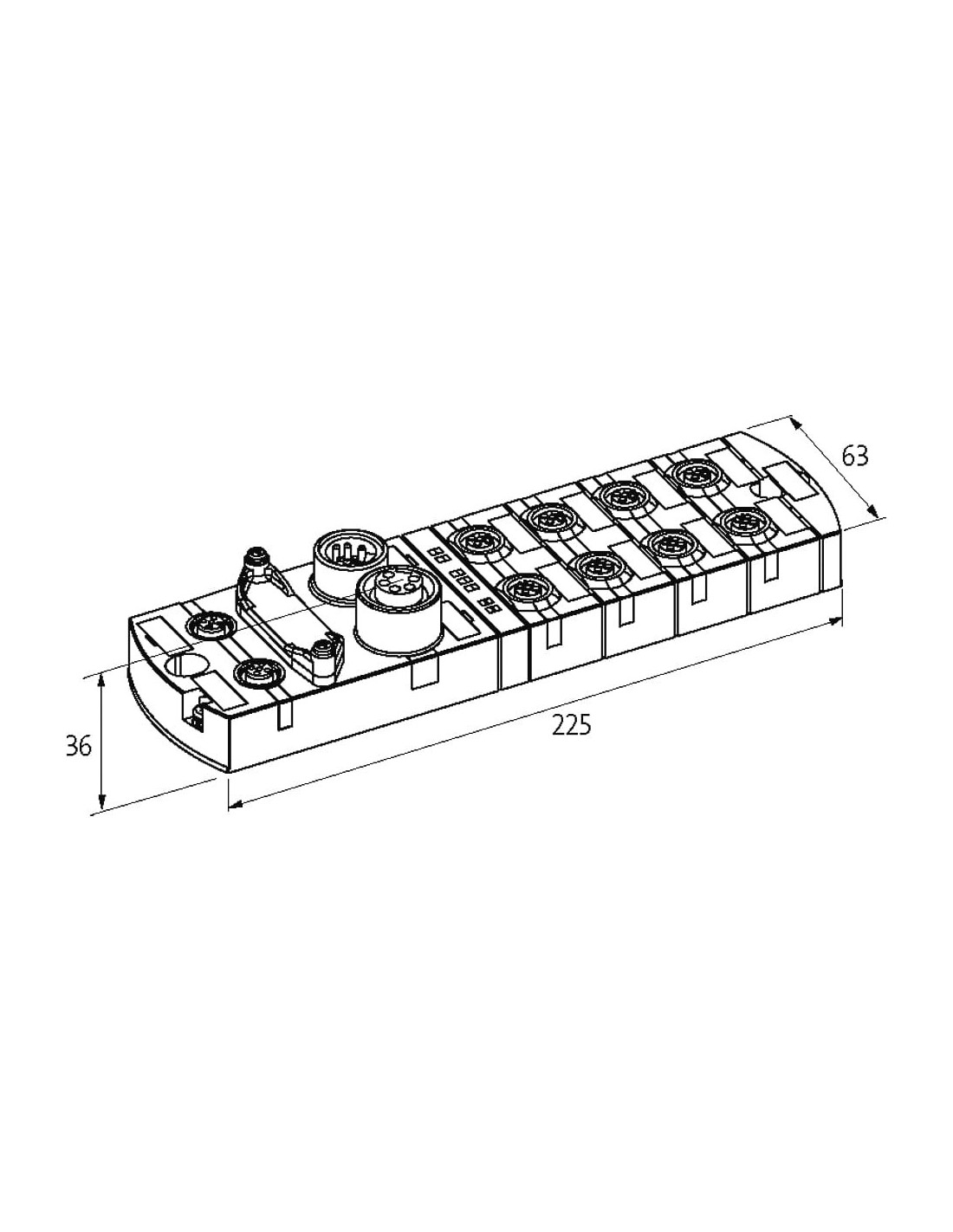

- Solidna, kompaktowa konstrukcja (wymiary: 225 × 63 × 36 mm) i niezawodne przyłącza M12 i 7/8" – gwarancja trwałości i szczelności (IP67).
- Rozbudowana diagnostyka LED oraz przez magistralę – prostsza identyfikacja usterek i zwiększona niezawodność pracy.
Możliwości podłączenia i elastyczność konfiguracji
Impact67 PN DIO16 IRT 55130 oferuje szeroką gamę możliwości przyłączeniowych:
- Złącza M12 do sygnałów wejścia/wyjścia oraz Ethernetu.
- Złącza 7/8" dla zasilania o dużej obciążalności prądowej (do 9 A).
- Prosta i szybka instalacja za pomocą 2-otworowego mocowania śrubowego oraz solidnych konektorów.
- Kompatybilność montażowa z modułami serii MVK zwiększa elastyczność projektowania systemu.
Warunki pracy i trwałość
Moduł został zaprojektowany do działania w szerokim zakresie temperatur (-25°C do +55°C), co umożliwia jego stosowanie w trudnych warunkach przemysłowych, zarówno wewnątrz, jak i na zewnątrz obiektów.
Impact67 PN DIO16 IRT 55130 to doskonały wybór dla automatyki przemysłowej wymagającej niezawodnej komunikacji PROFINET, ochrony IP67 oraz szybkiej i bezpiecznej obsługi sygnałów cyfrowych.
