Wyjścia cyfrowe
DO8 - 2 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przełączniki obrotowe, automatyczne |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0, 2, 4, 6 |
| Typ przyłącza 2 | 1, 3, 5, 7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 01 03 05 07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00 02 04 06 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO 01 03 05 07 |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

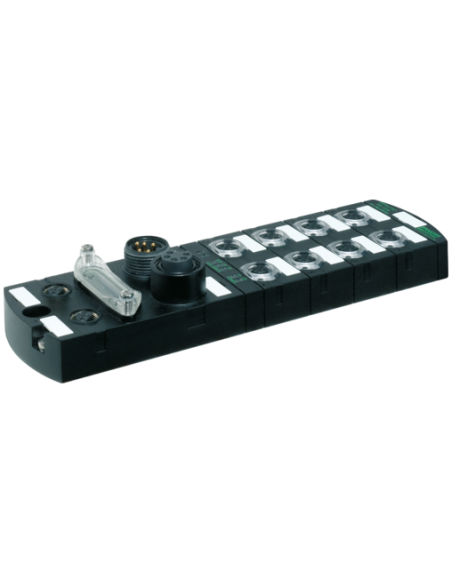

Moduł sieciowy Impact67-EC DO8 55083 – Wyjścia cyfrowe i komunikacja Ethernet
Moduł sieciowy Impact67-EC DO8 55083 to zaawansowane urządzenie przemysłowe, które zapewnia niezawodną dystrybucję sygnałów cyfrowych oraz efektywną komunikację w środowisku automatyki. Wyposażony w 8 wyjść cyfrowych (DO8), z maksymalnym prądem wyjściowym 2 A na każdy pin oraz obsługą standardu Ethernet 10/100 Mbit/s, stanowi kompleksowe rozwiązanie do sterowania urządzeniami wykonawczymi w aplikacjach przemysłowych.
Najważniejsze zalety modułu Impact67-EC DO8 55083
- Odporność na przeciążenia i zwarcia – każdy kanał jest wyposażony w zabezpieczenia, co minimalizuje ryzyko uszkodzeń instalacji.
- Stopień ochrony IP67 – umożliwia montaż w wymagających warunkach przemysłowych, bez potrzeby stosowania dodatkowej obudowy.
- Kompatybilność z modułami serii MVK – prosta integracja z istniejącymi systemami automatyki.
- Łatwa diagnostyka – diody LED oraz diagnostyka przez magistralę pozwalają na szybkie rozpoznanie usterek (np. niedobór i brak napięcia).
- Solidna, całkowicie zalana obudowa – gwarantuje odporność mechaniczną i chroni elementy elektroniczne przed wilgocią i kurzem.
Zastosowanie i możliwości wykorzystania
Moduł Impact67-EC DO8 55083 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa i linie produkcyjne
- Maszyny i urządzenia przemysłowe wymagające rozbudowanego systemu sterowania cyfrowego
- Systemy transportu i logistyki – sterowanie napędami, zaworami i innymi elementami wykonawczymi
- Robotyka przemysłowa
- Sektor motoryzacyjny oraz przemysł spożywczy
Łatwość instalacji i integracji w systemach przemysłowych

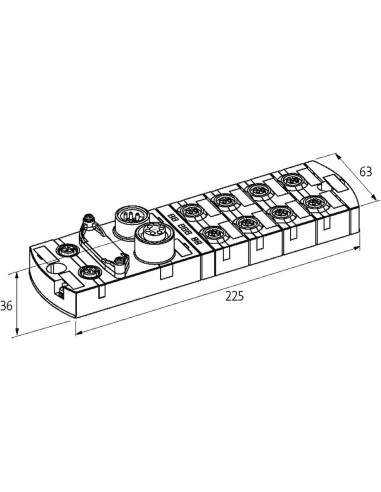

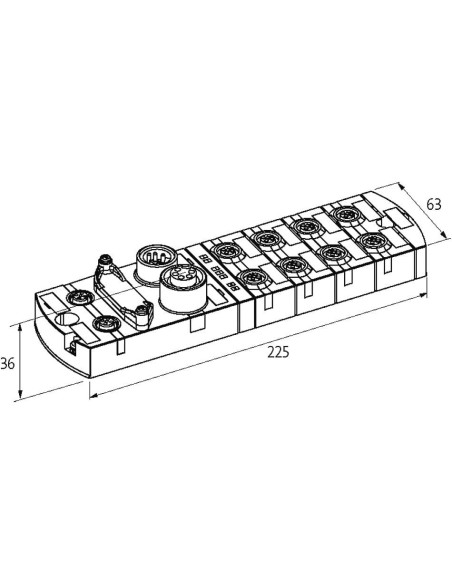

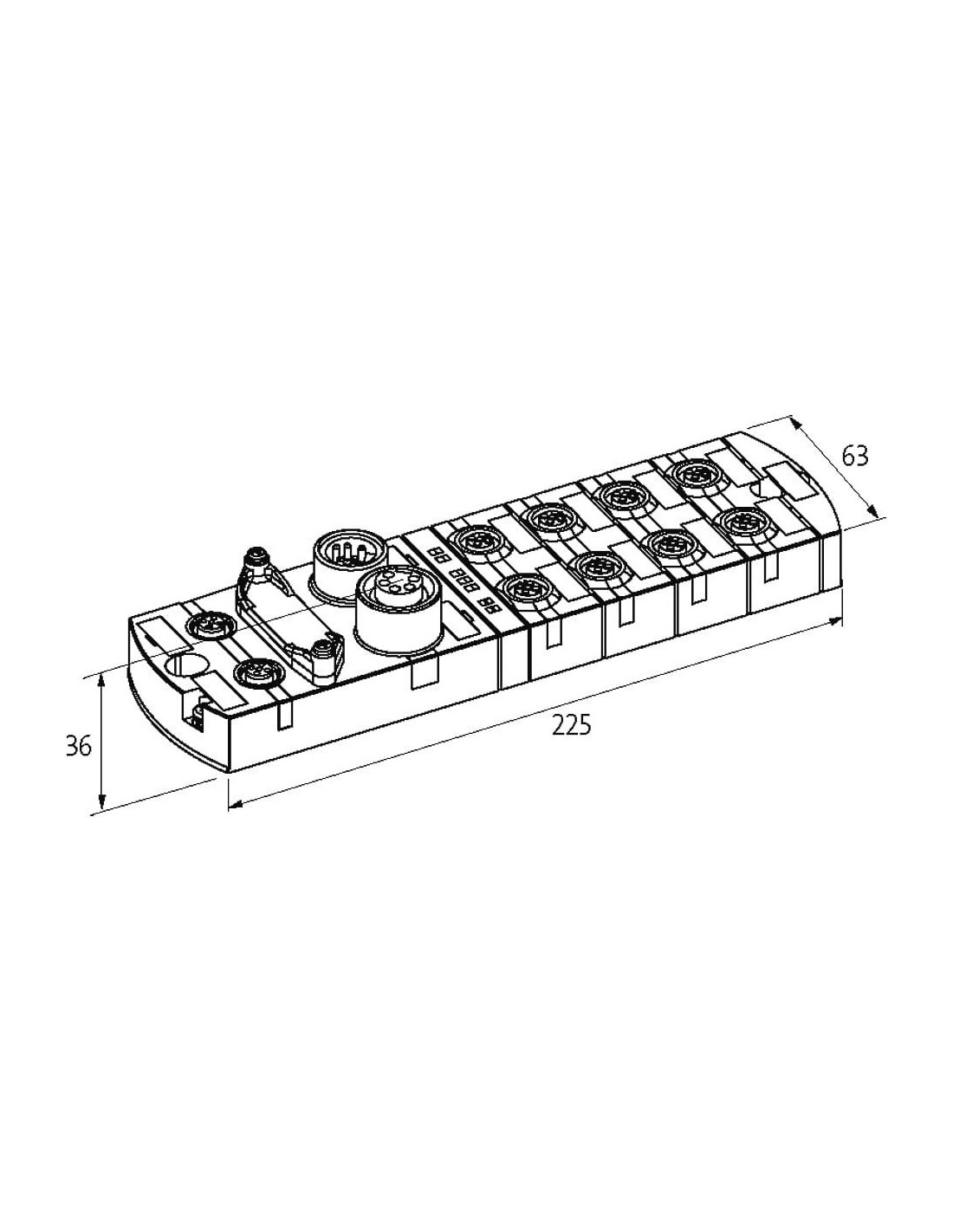

Moduł sieciowy Impact67-EC DO8 55083 został zaprojektowany z myślą o szybkiej i pewnej instalacji. Standardowe złącza M12 (kodowanie D/A) oraz przyłącza 7/8" pozwalają na bezproblemowe podłączenie sygnałów i zasilania. 2-otworowe mocowanie śrubowe ułatwia montaż na płycie lub w rozdzielni, a kompaktowe wymiary (225 × 63 × 36 mm) umożliwiają zastosowanie nawet w ograniczonej przestrzeni.
Odporność na warunki środowiskowe
Dzięki szerokiemu zakresowi temperatur pracy od -25°C do +55°C oraz wysokiemu stopniowi ochrony IP67, moduł Impact67-EC DO8 55083 idealnie sprawdza się w wymagających warunkach przemysłowych, zarówno wewnątrz budynków, jak i w instalacjach narażonych na niekorzystne czynniki zewnętrzne.
Podsumowanie – nowoczesny moduł wyjść cyfrowych do zastosowań przemysłowych
Impact67-EC DO8 55083 to moduł wyjść cyfrowych, który łączy niezawodność, wysoką ochronę oraz łatwość integracji z systemami Ethernet. Przeznaczony do profesjonalnych rozwiązań automatyki, zapewnia efektywne sterowanie oraz szybkie lokalizowanie urządzeń w rozbudowanych instalacjach automatyki przemysłowej. Wysoka jakość wykonania oraz zróżnicowane możliwości przyłączeniowe sprawiają, że jest to wybór polecany do zastosowań wymagających solidności i elastyczności.
