Wejścia cyfrowe
DI16
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

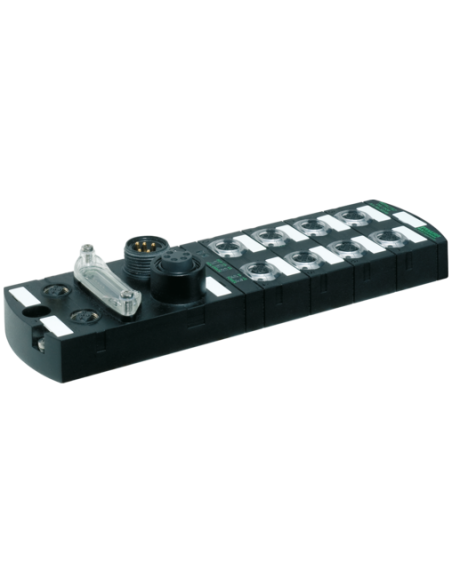

Moduł sieciowy Impact67 Ethernet/IP DI16 55085 – profesjonalne rozwiązanie dla przemysłu
Moduł sieciowy Impact67 Ethernet/IP DI16 o kodzie 55085 to nowoczesny, w pełni zalany moduł wejść cyfrowych, stworzony do zastosowań w wymagających środowiskach przemysłowych. Urządzenie zostało zaprojektowane z myślą o łatwej integracji z systemami automatyki opartymi na standardzie Ethernet/IP, zapewniając niezawodną komunikację z urządzeniami oraz sterownikami PLC.
Zalety modułu Impact67 Ethernet/IP DI16 55085
- Wysoka niezawodność dzięki pełnej szczelności obudowy (stopień ochrony IP67), która chroni elektronikę przed wilgocią, pyłem oraz wstrząsami mechanicznymi.
- Uniwersalne zastosowanie – doskonały do instalacji bezpośrednio na maszynach oraz na liniach produkcyjnych w trudnych warunkach środowiskowych.
- Szybka i elastyczna komunikacja – obsługa Ethernet 10/100 Mbit/s umożliwia szybki transfer danych oraz łatwe adresowanie przez BOOTP, DHCP oraz przełączniki obrotowe.
- 16 niezależnych wejść cyfrowych typu PNP, przeznaczonych do podłączenia czujników, wyłączników lub innych urządzeń automatyki.
- Kompatybilność montażowa z modułami serii MVK oraz uniwersalność zastosowania.
Typowe zastosowania i możliwości wykorzystania
Moduł Impact67 Ethernet/IP DI16 doskonale sprawdza się w rozbudowanych systemach automatyki przemysłowej. Najczęściej wykorzystywany jest w:
- Sterowaniu maszynami – zdalne zbieranie sygnałów z czujników bezpieczeństwa, krańcówek, przycisków i innych wejść cyfrowych.
- Liniach produkcyjnych, gdzie liczy się łatwa integracja z siecią Ethernet/IP oraz odporność na warunki przemysłowe.
- Systemach transportu i logistyki – moduł umożliwia szybkie zbieranie sygnałów z licznych czujników detekcji na taśmach czy sortowniach.
- W zastosowaniach, gdzie niezbędne są krótkie czasy reakcji i niezawodność przesyłu danych.
Budowa i bezpieczeństwo użytkowania

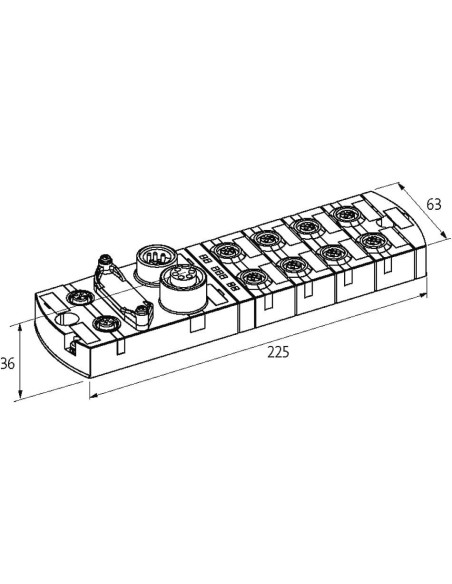

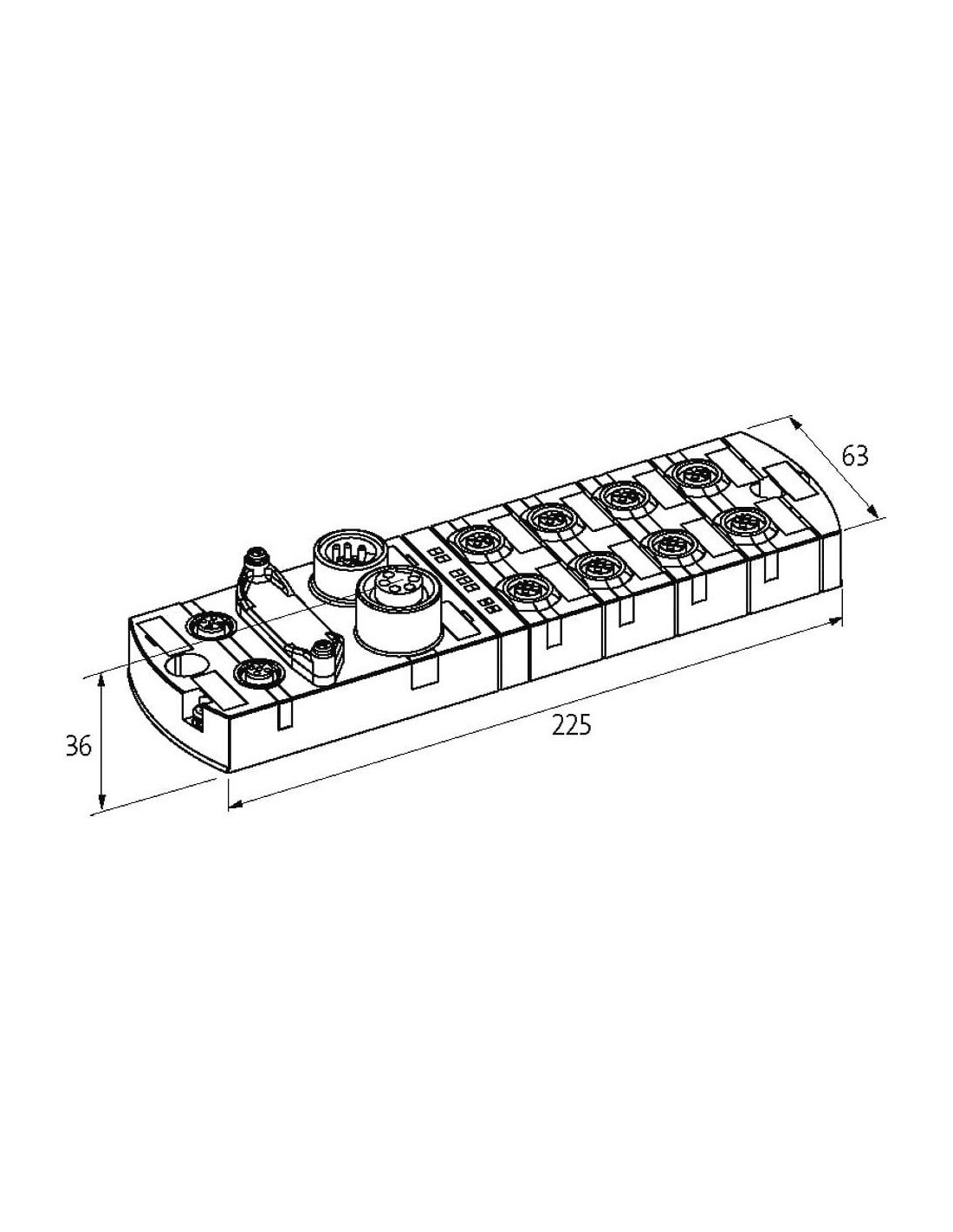

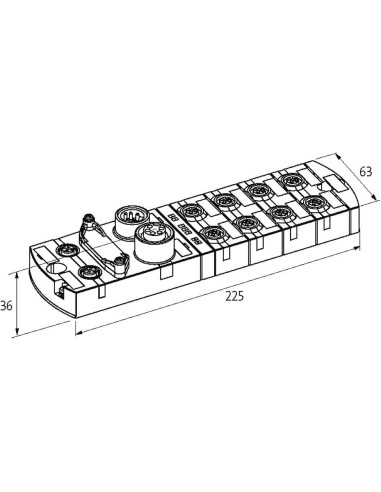

Komponent posiada kompaktowe wymiary (225 mm x 63 mm x 36 mm), co umożliwia montaż nawet w ograniczonej przestrzeni. Wysoka wytrzymałość mechaniczna oraz odporność na skrajne temperatury (od -25°C do +55°C) czynią go odpowiednim do stosowania zarówno w halach produkcyjnych, jak i w otoczeniu wymagającym pracy w zmiennych warunkach.
Oferuje pełną diagnostykę – sygnalizacja LED na module i poszczególnych kanałach pozwala na szybką lokalizację usterek czy braków napięcia. Kompaktowa konstrukcja ułatwia podłączenie za pomocą popularnych gniazd M12 (wejścia/wyjścia sygnałowe) oraz 7/8” (zasilanie), co sprzyja uniwersalności i elastyczności konfiguracji.
Dlaczego warto wybrać moduł Impact67 Ethernet/IP DI16?
- Bezproblemowa integracja z istniejącymi systemami Ethernet/IP oraz szeroko wykorzystywany standard PNP dla 3-przewodowych czujników.
- Trwała, pyłoszczelna i wodoodporna konstrukcja IP67 sprawia, że urządzenie jest gotowe do pracy w nawet najtrudniejszych warunkach przemysłowych.
- Zaawansowane funkcje diagnostyczne dostępne z poziomu magistrali oraz poprzez sygnalizację na module.
Produkt jest doskonałym wyborem wszędzie tam, gdzie wymagane są niezawodne i szybkie wejścia cyfrowe oraz komunikacja w standardzie Ethernet/IP.
