Wejścia/wyjścia cyfrowe
DIO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

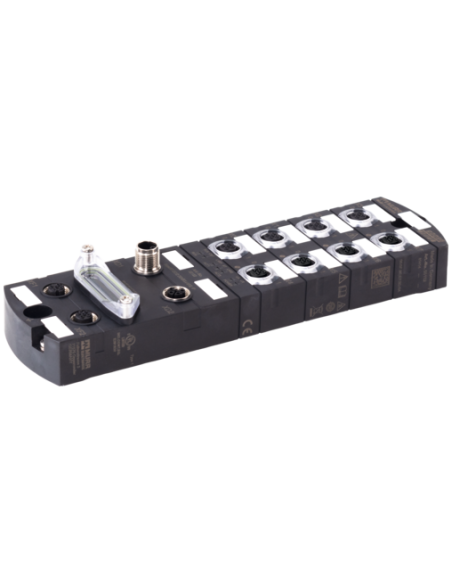

Moduł udarowy67 DIO16 IRT M12L 4P 55150 — niezawodne połączenie automatyki przemysłowej
Moduł udarowy67 DIO16 IRT M12L 4P 55150 to wysokiej klasy urządzenie służące do rozbudowy i integracji systemów automatyki przemysłowej. Produkt został przygotowany z myślą o środowiskach wymagających niezawodności, szybkiej wymiany danych oraz kompleksowej diagnostyki.
Najważniejsze cechy i zalety Modułu IO IP67 DIO16 IRT PROFINET
- 16 uniwersalnych wejść/wyjść cyfrowych (DIO16) — idealne do podłączania czujników oraz urządzeń wykonawczych w systemach sterowania maszynami i liniami produkcyjnymi.
- Zaawansowana komunikacja przemysłowa PROFINET z obsługą IRT — gwarantuje najwyższą wydajność przekazu danych, pozwalając na realizację aplikacji czasu rzeczywistego.
- Wytrzymała i szczelna obudowa (IP67) — zapewnia pełną ochronę przed pyłem i wodą, przeznaczona do montażu bezpośrednio przy maszynie lub w trudnych warunkach środowiskowych.
- Konektory M12 — ułatwiają szybkie i pewne podłączenie przewodów sygnałowych i zasilających, optymalizując czas montażu i serwisu.
- Pełna ochrona elektryczna — moduł wyposażono w zabezpieczenia przeciwzwarciowe oraz przeciążeniowe chroniące zarówno urządzenie, jak i podłączone komponenty.
- Możliwość montażu kompatybilna z serią MVK — umożliwia łatwą rozbudowę istniejących instalacji.
Zastosowanie modułu DIO16 IRT M12L 4P 55150 w automatyce przemysłowej
Moduł udarowy67 dedykowany jest do pracy w środowiskach, gdzie niezwykle ważna jest wysoka niezawodność działania, odporność na warunki zewnętrzne oraz integracja z nowoczesnymi systemami sieciowymi. Znajduje zastosowanie w:
- zautomatyzowanych liniach produkcyjnych,
- systemach transportu wewnętrznego,
- maszynach przemysłowych,
- aplikacjach wymagających szybkiego uruchomienia (Fast-Start-Up),
- integracji rozproszonych punktów IO w sieciach zakładowych.
Wytrzymałość i funkcjonalność w każdych warunkach
Produkt został całkowicie zalany (pełna hermetyzacja), co gwarantuje odporność na wilgoć, pył i uszkodzenia mechaniczne. Możliwość pracy w szerokim zakresie temperatur (od -25°C do +55°C) pozwala na użytkowanie w zróżnicowanych warunkach przemysłowych. Wysoki stopień ochrony IP67 umożliwia montaż bez dodatkowych obudów ochronnych.
Zaawansowane funkcje diagnostyczne i bezpieczeństwo użytkowania
Moduł wyposażony jest w wielopoziomową diagnostykę na poziomie kanałów i całego modułu, dostępną zarówno przez magistralę, jak i poprzez diody LED. Dzięki temu możliwe jest szybkie wykrycie nieprawidłowości, takich jak zwarcie, przeciążenie, przerwanie kabla lub spadki napięcia. Wszystkie te funkcje znacząco skracają czas przestojów i zwiększają efektywność serwisowania instalacji.
Elastyczność przyłączeniowa — konektory M12
Moduł wyposażony jest w różne typy złączy M12 (4- i 5-pinowe, kodowanie A, D, L), umożliwiając szybkie i bezbłędne podłączanie czujników, siłowników oraz kabli komunikacyjnych. Jest to szczególnie istotne przy realizacji koncepcji Przemysłu 4.0, gdzie liczy się modularność oraz łatwość rozbudowy instalacji.
Podsumowanie — wszechstronny moduł IO na PROFINET
Moduł udarowy67 DIO16 IRT M12L 4P 55150 stanowi niezawodne rozwiązanie dla nowoczesnych systemów automatyki, wymagających zaawansowanej komunikacji, bezpieczeństwa i odporności na trudne warunki pracy. Wspiera efektywność oraz szybkość działania zakładów przemysłowych, automatyzując kluczowe procesy i ułatwiając zarządzanie rozproszonymi wejściami/wyjściami w sieci PROFINET.
