Wejścia cyfrowe
DI16
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

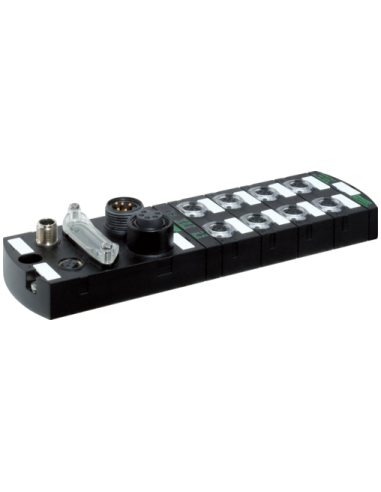

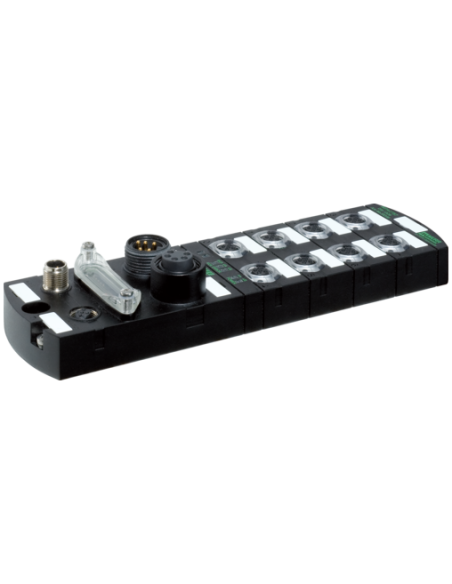

Moduł sieciowy Impact67 C DI16 55075 – niezawodne rozproszone wejścia cyfrowe CANopen
Impact67 C DI16 55075 to moduł sieciowy zaprojektowany do pracy w wymagających warunkach przemysłowych, oferujący 16 wejść cyfrowych. Kompaktowa, w pełni zalana obudowa o stopniu ochrony IP67 zapewnia wysoki poziom bezpieczeństwa podczas eksploatacji, nawet w trudnych warunkach środowiskowych.
Zaawansowana komunikacja CANopen w automatyce przemysłowej
Moduł umożliwia komunikację poprzez magistralę CANopen z przepustowością do 1 Mbit/s, obsługując rozbudowaną konfigurację adresów (od 1 do 99) – adresowanie odbywa się za pomocą wygodnych przełączników obrotowych. Dedykowane złącza typu M12 oraz 7/8" gwarantują szybkie i pewne podłączenie sygnałów oraz zasilania.
Wytrzymałość i odporność na trudne warunki pracy
Wysoka odporność na zwarcia i przeciążenia oraz szeroki zakres temperatur pracy (od -25°C do +70°C) sprawiają, że ten moduł doskonale sprawdzi się w aplikacjach przemysłowych wymagających niezawodności przez długi czas. Moduł spełnia wymogi normy EN 61131-2 dotyczącej napięcia roboczego.
Możliwości zastosowania Impact67 C DI16 55075
- Systemy automatyki przemysłowej – zbieranie sygnałów z czujników, elementów wykonawczych i przycisków w rozproszonych aplikacjach.
- Linie produkcyjne – integracja z magistralą CANopen umożliwia łatwą komunikację z nadrzędnym sterownikiem PLC.
- Automatyzacja procesów – wytrzymała obudowa i odporność na czynniki zewnętrzne pozwalają na zachowanie wysokiej niezawodności pracy.
- Maszyny i urządzenia mobilne – dzięki kompaktowym wymiarom i wytrzymałej konstrukcji.
Najważniejsze zalety produktu
- Pewność działania nawet w trudnych warunkach (obudowa IP67, szeroki zakres temperatur).
- Szybka diagnostyka dzięki zintegrowanym wskaźnikom LED dla kanałów i całego modułu.
- Odporność elektryczna – zabezpieczenia antyzwarciowe i przeciwprzeciążeniowe.
- Elastyczność montażu (zgodność z 2-otworowym mocowaniem śrubowym, zgodność montażowa z serią MVK).
- Łatwość integracji dzięki typowym przemysłowym złączom M12 oraz 7/8".
Konstrukcja i wygoda montażu
Wymiary modułu (225 mm x 63 mm x 39 mm) pozwalają na prostą integrację z istniejącymi systemami, a przejrzysty układ złącz upraszcza podłączenie sygnałów oraz zasilania. Zastosowanie znanych i powszechnie używanych standardów złączy zapewnia kompatybilność z szeroką gamą przewodów i urządzeń automatyki.
Impact67 C DI16 55075 – idealny wybór do nowoczesnych aplikacji przemysłowych
Wysoka jakość wykonania, zgodność z nowoczesnymi standardami komunikacji oraz odporność na czynniki zewnętrzne sprawiają, że Impact67 C DI16 55075 znajduje zastosowanie w wielu gałęziach przemysłu, gwarantując niezawodność, bezpieczeństwo pracy oraz prostotę integracji.
