Wejścia/wyjścia cyfrowe
DIO8 DIO8
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

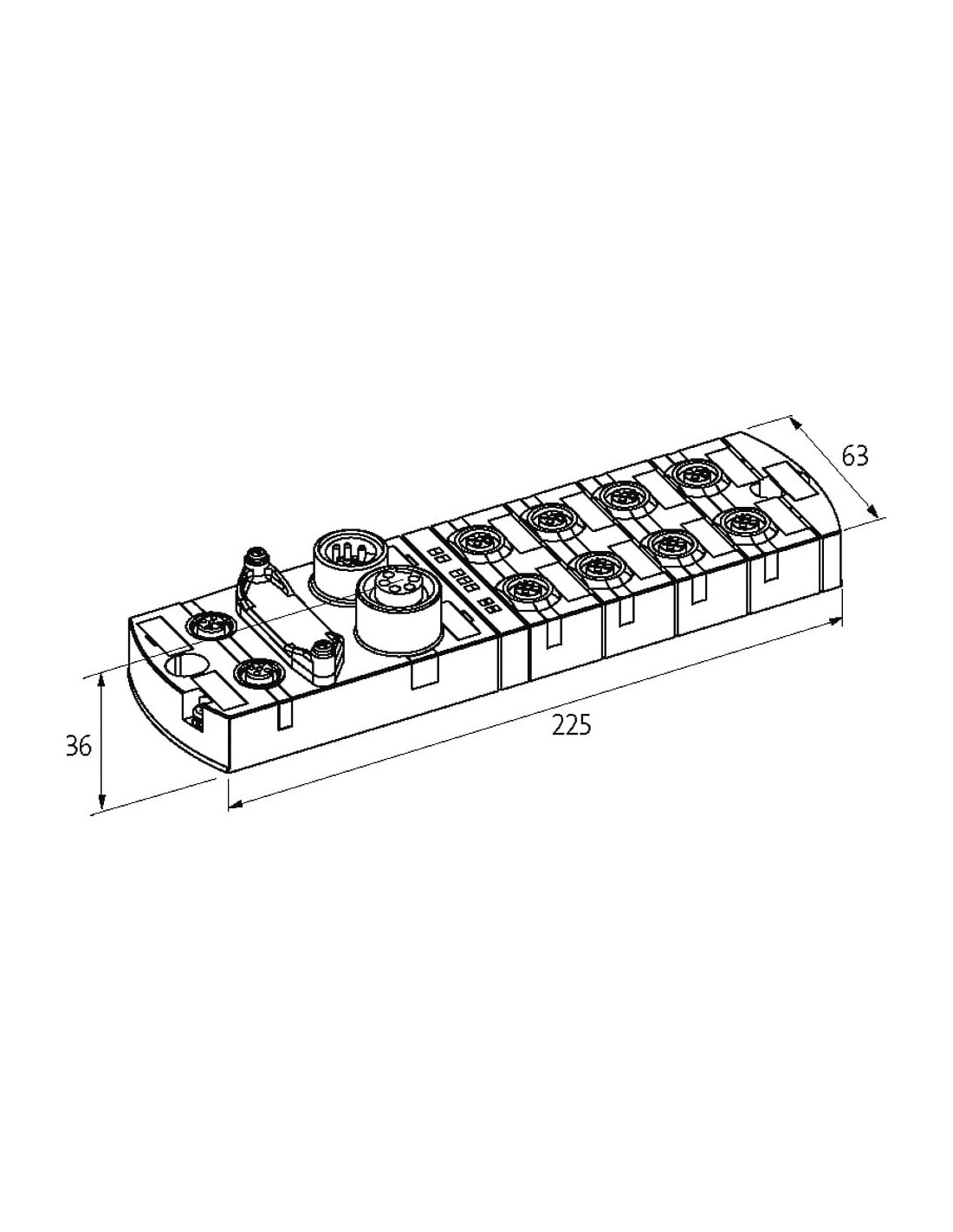

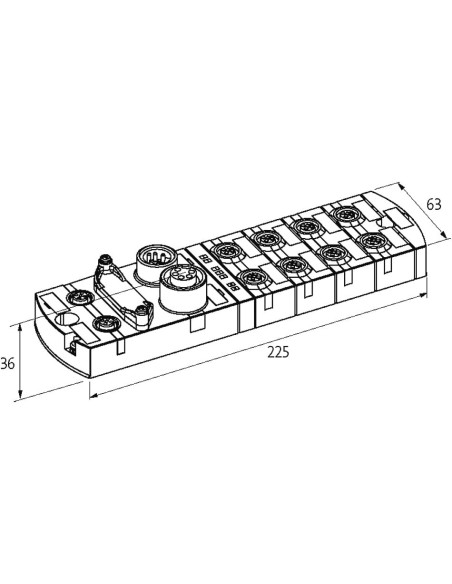

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

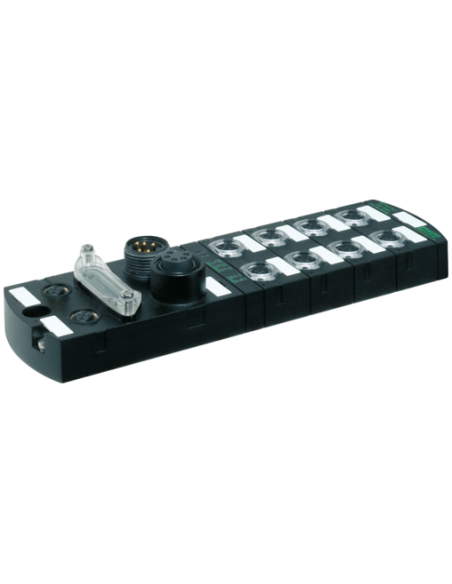

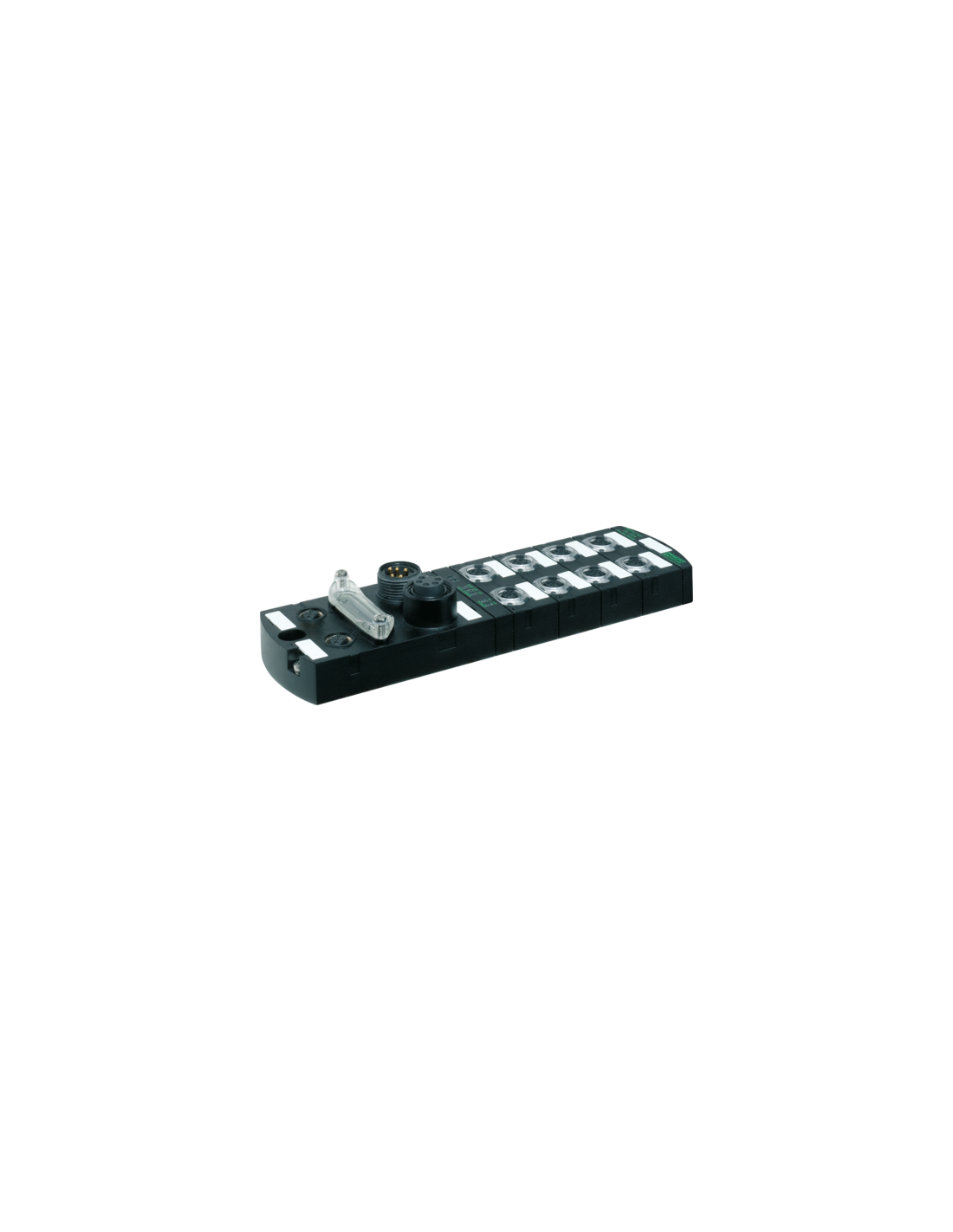

Moduł sieciowy Impact67 E DIO8 (DIO8) 55089 – uniwersalne rozwiązanie do automatyzacji
Moduł sieciowy Impact67 E DIO8 (kod produktu: 55089) to nowoczesne urządzenie przeznaczone do przemysłowych instalacji automatyki, które umożliwia niezawodne podłączanie, monitorowanie oraz sterowanie cyfrowymi wejściami i wyjściami za pośrednictwem standardu EtherNet/IP. Pełnozalewana obudowa, wysoka klasa szczelności oraz odporność na trudne warunki przemysłowe czynią ten moduł znakomitym wyborem do wymagających środowisk.
Najważniejsze zastosowania modułu Impact67 E DIO8 55089
- Wielofunkcyjne stanowiska produkcyjne – idealny do sterowania czujnikami, siłownikami i innymi urządzeniami wykonawczymi na liniach produkcyjnych.
- Automatyzacja maszyn – umożliwia szybkie podłączenie sygnałów cyfrowych, zapewniając elastyczną rozbudowę i łatwą integrację.
- Systemy logistyczne i magazynowe – stosowany w rozbudowanych aplikacjach, gdzie wymagane są szybkie reakcje oraz ciągła transmisja danych.
- Zdalne sterowanie i monitorowanie – sprawdzi się w aplikacjach wymagających rozproszonego rozmieszczenia modułów I/O w trudnych warunkach.
Główne zalety modułu Impact67 E DIO8 (DIO8) 55089
- Wysoka wytrzymałość – zwarta i zalewana obudowa zapewnia pełną ochronę przed pyłem i wodą (stopień ochrony IP67).
- Elastyczna komunikacja – obsługa EtherNet/IP, DLR (Device Level Ring), możliwość adresowania za pomocą BOOTP, DHCP i przełączników obrotowych.
- Szeroki zakres temperatur pracy – od -25°C do +55°C, co pozwala na zastosowanie w różnych strefach klimatycznych.
- Zwiększone bezpieczeństwo – wykrywanie niedostatecznego napięcia, ochrona przed przeciążeniem i zwarciem każdego kanału.
- Diody LED diagnostyczne umożliwiają natychmiastową ocenę stanu modułu oraz komunikacji na poziomie każdego kanału.
- Prosta instalacja – czytelne oznaczenia przyłączy i ergonomiczne rozmieszczenie konektorów ułatwiają montaż oraz późniejszą obsługę.
- Kompatybilność montażowa – możliwość instalacji w miejscach wcześniej zarezerwowanych dla modułów serii MVK.
Budowa i przystosowanie do środowisk przemysłowych
Impact67 E DIO8 jest przystosowany do pracy w bezpośrednim otoczeniu maszyn – solidna konstrukcja z wysokiej jakości materiałów zapewnia odporność na uszkodzenia mechaniczne oraz czynniki środowiskowe. Wszystkie porty sygnałowe i energetyczne posiadają przemysłowe konektory M12 oraz 7/8", dostosowane do szybkiego i pewnego łączenia przewodów.
Typowe korzyści z wdrożenia Impact67 E DIO8 (DIO8) 55089
- Skrócenie czasu uruchamiania i konserwacji instalacji w porównaniu do tradycyjnych rozwiązań okablowania.
- Optymalizacja przestrzeni w szafach i na liniach technologicznych dzięki kompaktowym wymiarom modułu.
- Możliwość szybkiego rozszerzania instalacji dzięki prostej rozbudowie o kolejne moduły.
- Precyzyjna diagnostyka i monitoring w czasie rzeczywistym na poziomie każdego kanału I/O.
Podstawowe cechy techniczne i funkcjonalność
Moduł Impact67 E DIO8 (DIO8) 55089 spełnia wymagania normy EN 61131-2 oraz zapewnia: - 8 konfigurowalnych kanałów cyfrowych (DIO), - obsługę sensorów PNP oraz mechanicznych przełączników, - zasilanie 24V DC, maksymalny prąd na kanał 1,6 A, - obciążalność lampową do 10 W, - wysoki stopień ochrony przed przeciążeniem i zwarciami, - diagnostykę i sygnalizację przez interfejs LED.
Zastosowanie Impact67 E DIO8 (DIO8) 55089 – przykładowe branże
- Automatyka przemysłowa – linie montażowe, maszyny produkcyjne, robotyka.
- Transport i logistyka – systemy sortujące, magazyny automatyczne.
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny – środowiska wymagające wysokiej odporności na wilgoć i zanieczyszczenia.
Impact67 E DIO8 (DIO8) 55089 to wszechstronny i wytrzymały moduł, który pozwala na znaczne zwiększenie elastyczności i niezawodności instalacji przemysłowych, gwarantując łatwą integrację z istniejącymi systemami komunikacji Ethernet/IP oraz bezpieczeństwo na najwyższym poziomie.
