Wejścia/wyjścia cyfrowe
DIO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X4-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

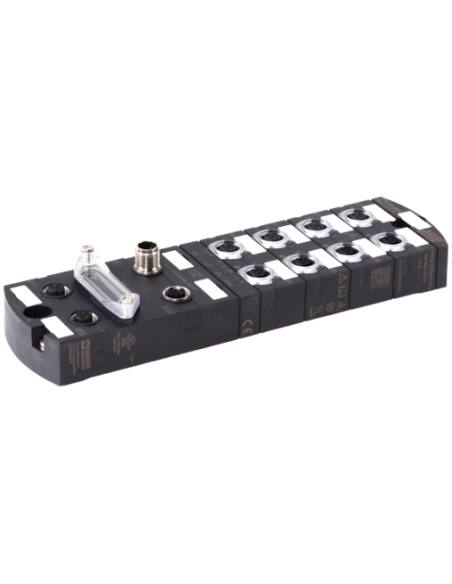

Moduł udarowy67 DIO16 IRT M12L 5P 55170 – Zaawansowany moduł I/O do zastosowań przemysłowych
Moduł udarowy67 DIO16 IRT M12L 5P o kodzie produktu 55170 to wysokiej klasy urządzenie, które umożliwia bezpieczną i wydajną obsługę sygnałów wejściowych oraz wyjściowych w automatyce przemysłowej. Produkt wyróżnia się solidną konstrukcją o stopniu ochrony IP67, co sprawia, że doskonale sprawdza się w trudnych warunkach środowiskowych, zapewniając niezawodną pracę w szerokim zakresie temperatur.
Możliwości zastosowania i przeznaczenie modułu udarowego DIO16 IRT M12L 5P
Moduł DIO16 IRT M12L 5P jest dedykowany do budowy rozproszonych systemów sterowania maszynami oraz liniami produkcyjnymi wszędzie tam, gdzie wymagana jest wysoka niezawodność transmisji sygnałów cyfrowych. Zintegrowane wsparcie dla PROFINET IRT (Isochronous Real Time) umożliwia komunikację w czasie rzeczywistym, co przekłada się na precyzję i płynność procesów technologicznych.
Typowe zastosowania modułu to:
- Zautomatyzowane stanowiska produkcyjne w branży motoryzacyjnej, elektronicznej, spożywczej oraz FMCG
- Systemy transportu i logistyki – linie przenośników, magazyny automatyczne
- Maszyny pakujące, roboty przemysłowe oraz zgrzewarki
- Instalacje wymagające rozproszonego sterowania I/O z wysokim stopniem bezpieczeństwa przeciwzwarciowego i przeciążeniowego
Najważniejsze zalety modułu udarowego67 DIO16 IRT M12L 5P 55170
Kompaktowa i całkowicie zalana obudowa zapewnia długotrwałą ochronę elektroniki przed kurzem, wilgocią oraz wibracjami. Standard montażowy umożliwia łatwą integrację z modułami serii MVK, co oferuje szerokie możliwości rozbudowy systemu.
Do najważniejszych zalet należą:
- 16 konfigurowalnych cyfrowych wejść/wyjść z zabezpieczeniem przeciwzwarciowym i przeciążeniowym
- Kompatybilność ze standardem PROFINET – obsługa FSU (Fast-Start-Up), klasa zgodności C, specyfikacja V2.3
- Łatwe i szybkie okablowanie dzięki złączom M12 (A, D oraz L – różne kodowania i liczby pinów)
- Indywidualna sygnalizacja LED dla każdego kanału – szybka diagnostyka i serwis
- Wysoka odporność na warunki atmosferyczne (zakres temperatury pracy: od -25°C do +55°C, stopień ochrony IP67)
- Maksymalny prąd wyjściowy na pin wynoszący 1,6 A – obsługa szerokiej gamy odbiorników
Łatwa integracja i bezpieczeństwo w instalacji
Moduł umożliwia przewodową komunikację Ethernet 10/100 Mbit/s oraz szybkie podłączenie zasilania za pośrednictwem złącz M12, 5-pinowych (L-coding oraz A-coding). Odpowiednie oznaczenie pinów sprzyja bezproblemowej instalacji w systemach automatyki przemysłowej.
Wbudowane mechanizmy diagnostyki (lokalne i przez magistralę) ułatwiają lokalizację usterek, m.in.: sygnalizacja przerwania kabla, monitorowanie napięcia oraz podświetlane wskaźniki LED dla portów.
Podsumowanie – profesjonalny moduł I/O do rozbudowanych aplikacji przemysłowych
Moduł udarowy67 DIO16 IRT M12L 5P 55170 to wysokiej klasy rozwiązanie przeznaczone do rozbudowanych aplikacji z zakresu automatyki przemysłowej, gdzie liczy się niezawodność, elastyczność i łatwość serwisowania. Dzięki obsłudze protokołu PROFINET IRT oraz solidnemu wykonaniu, produkt zaspokoi wymagania nawet najbardziej zaawansowanych systemów sterowania w nowoczesnych zakładach produkcyjnych.
