Wyjścia cyfrowe
DO8 - 2 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

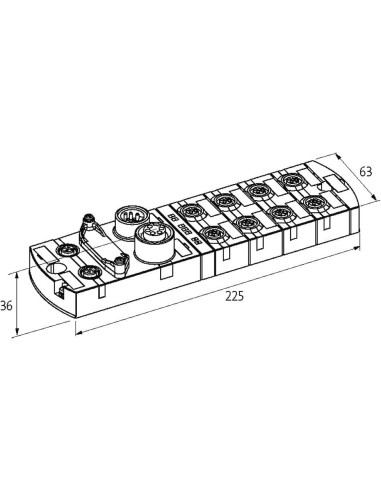

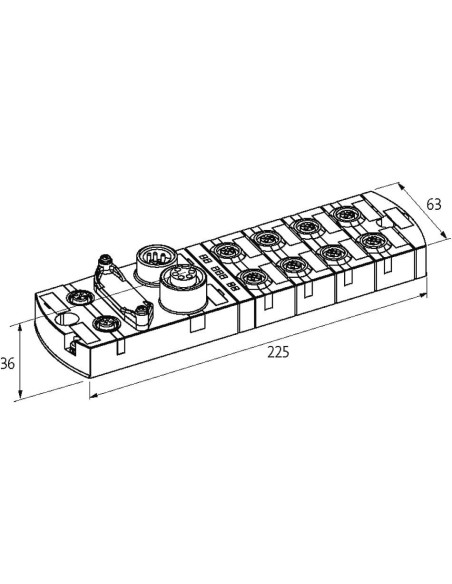

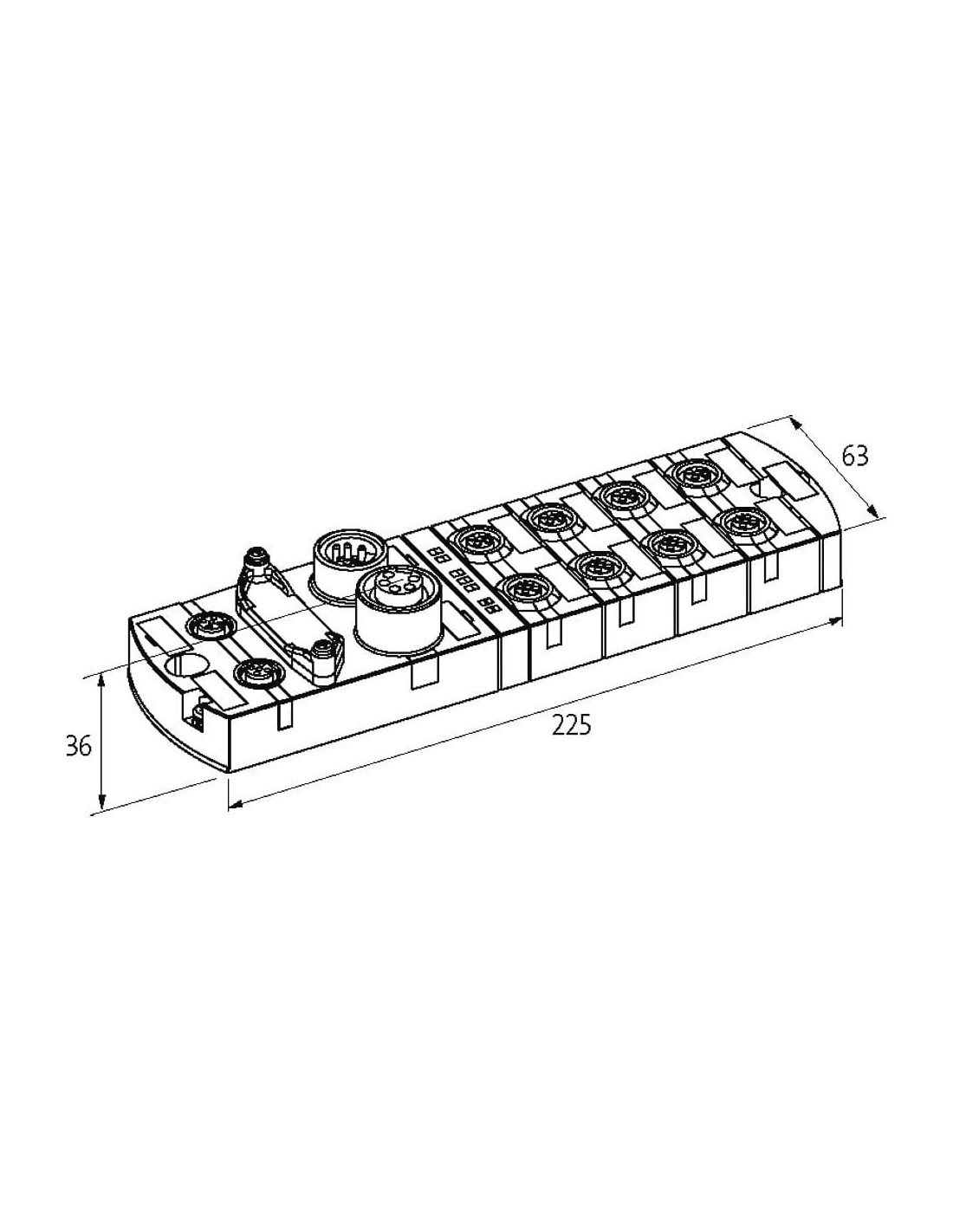

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0, 2, 4, 6 |
| Typ przyłącza 2 | 1, 3, 5, 7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 01 03 05 07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00 02 04 06 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO 01 03 05 07 |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

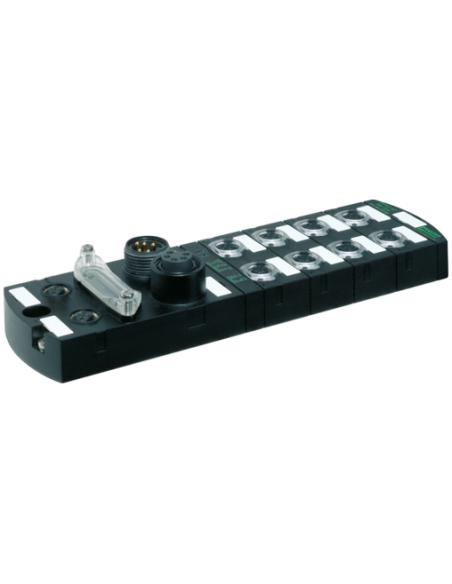

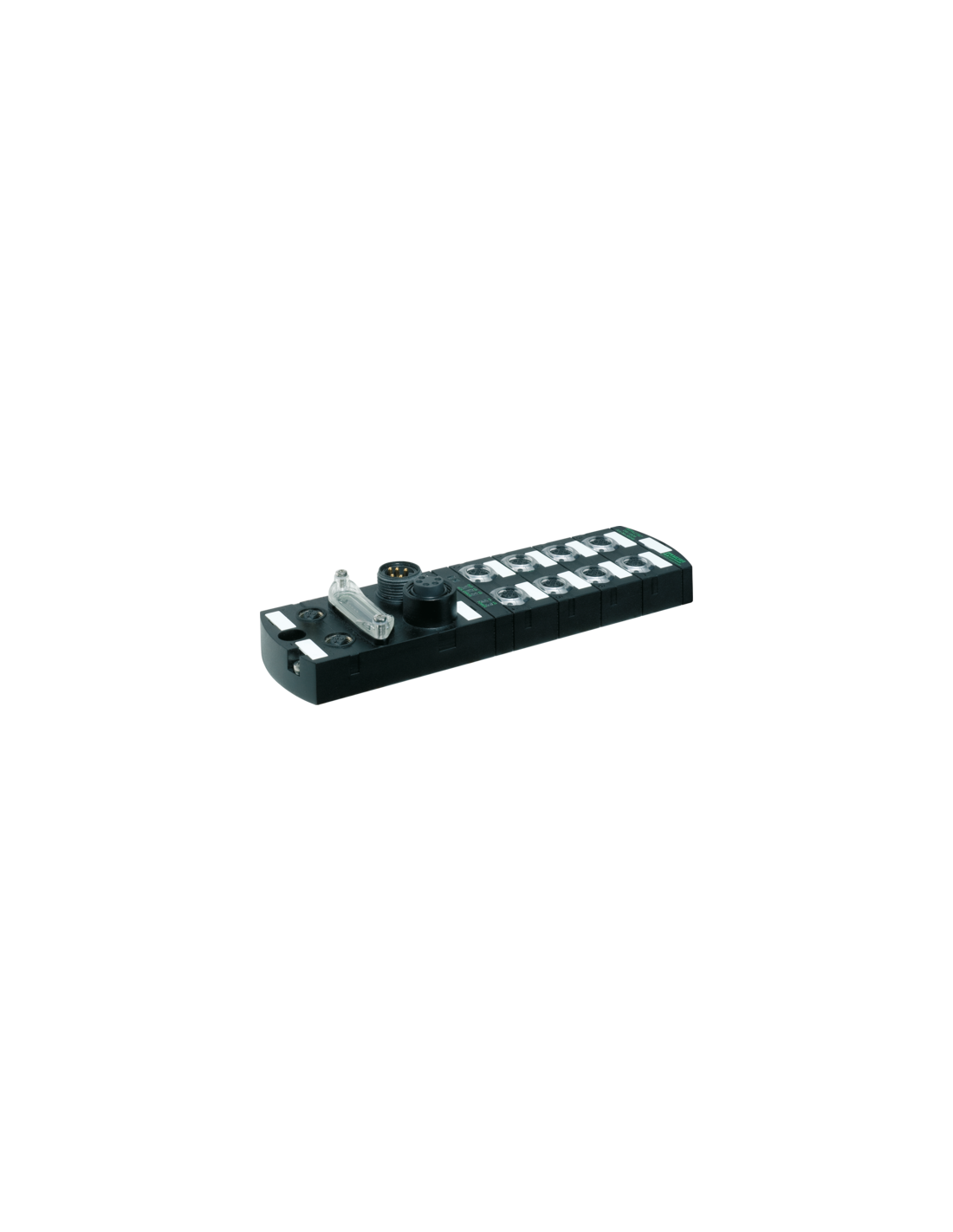

Moduł sieciowy Impact67 Ethernet/IP DO8 55087 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact67 Ethernet/IP DO8 55087 to wytrzymałe i wydajne urządzenie przeznaczone do zastosowań w wymagających środowiskach przemysłowych. Dzięki odpornej na warunki zewnętrzne obudowie IP67 oraz solidnemu wykonaniu, sprawdzi się wszędzie tam, gdzie istotna jest niezawodność i bezpieczeństwo transmisji danych oraz sterowania wyjściami cyfrowymi.
Zaawansowana komunikacja i szybka integracja – Ethernet/IP w przemyśle
Impact67 Ethernet/IP umożliwia łatwą integrację z systemami automatyki przy użyciu protokołu Ethernet/IP. Obsługuje prędkości do 100 Mbit/s i dysponuje złączami M12 (kodowanie D) dla komunikacji oraz 7/8" (5-pin) dla zasilania, co pozwala na szybkie i bezproblemowe przyłączenie do istniejącej infrastruktury. Dodatkowym atutem jest pełna zgodność montażowa z modułami serii MVK.
Wytrzymałość i bezpieczeństwo nawet w najtrudniejszych warunkach
Obudowa modułu jest całkowicie zalana, co zapewnia pełną ochronę przed pyłem, wilgocią oraz czynnikami zewnętrznymi. Stopień ochrony IP67 gwarantuje bezawaryjną pracę nawet w miejscach narażonych na intensywną eksploatację czy zmienne warunki atmosferyczne.
Optymalizacja pracy systemów – wyjścia cyfrowe DO8 2A
Urządzenie posiada osiem wyjść cyfrowych (DO8), każde o obciążalności do 2 A. Idealnie sprawdza się do sterowania elementami wykonawczymi, siłownikami, zaworami, silnikami oraz sygnalizacją w rozbudowanych układach automatyki przemysłowej. Odporność na przeciążenia oraz zwarcia zwiększa bezpieczeństwo eksploatacji.
Intuicyjna diagnostyka i monitoring
Zaawansowane możliwości diagnostyki pozwalają na szybkie wykrywanie niedociągnięć napięcia lub braków zasilania, zarówno na poziomie całego modułu, jak i pojedynczych kanałów. Czytelne diody LED informują o stanie połączenia Ethernet oraz transferze danych, co pozwala skrócić czas reakcji na ewentualne awarie.
Typowe zastosowania modułu Impact67 Ethernet/IP DO8 55087
- Linie produkcyjne – integracja z maszynami, systemami przenośnikowymi czy robotami przemysłowymi
- Automatyzacja procesów – sterowanie elementami wykonawczymi w środowiskach o wysokich wymaganiach niezawodności
- Transport i logistyka – zarządzanie systemami sortującymi i automatycznymi magazynami
- Maszyny pakujące, montażowe oraz testujące
- Zastosowania w trudnych warunkach środowiskowych, gdzie wymagana jest ochrona IP67
Korzyści z wyboru nowoczesnego modułu sieciowego Ethernet/IP
Impact67 Ethernet/IP DO8 to rozwiązanie, które pozwala na zwiększenie efektywności i bezpieczeństwa każdego systemu automatyki. Łatwa konfiguracja za pomocą BOOTP, DHCP oraz przełączników obrotowych sprawia, że wdrożenie urządzenia w zakładzie produkcyjnym jest szybkie i pozbawione komplikacji.
Dzięki swojej uniwersalności i odporności, moduł sieciowy Impact67 Ethernet/IP DO8 55087 znajduje zastosowanie zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów sterowania przemysłowego.
