Wejścia/wyjścia cyfrowe
DIO12 IOL4
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na IO-Link Master |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

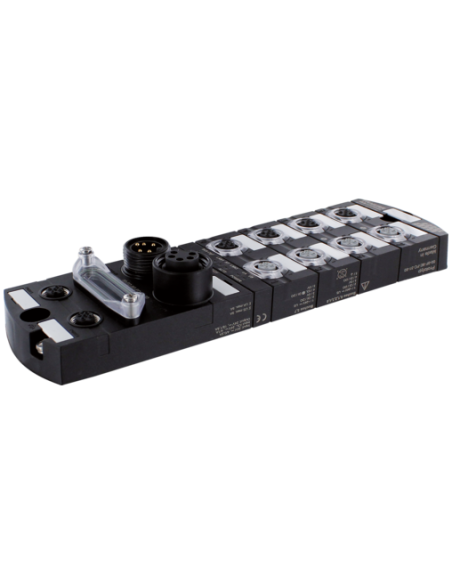

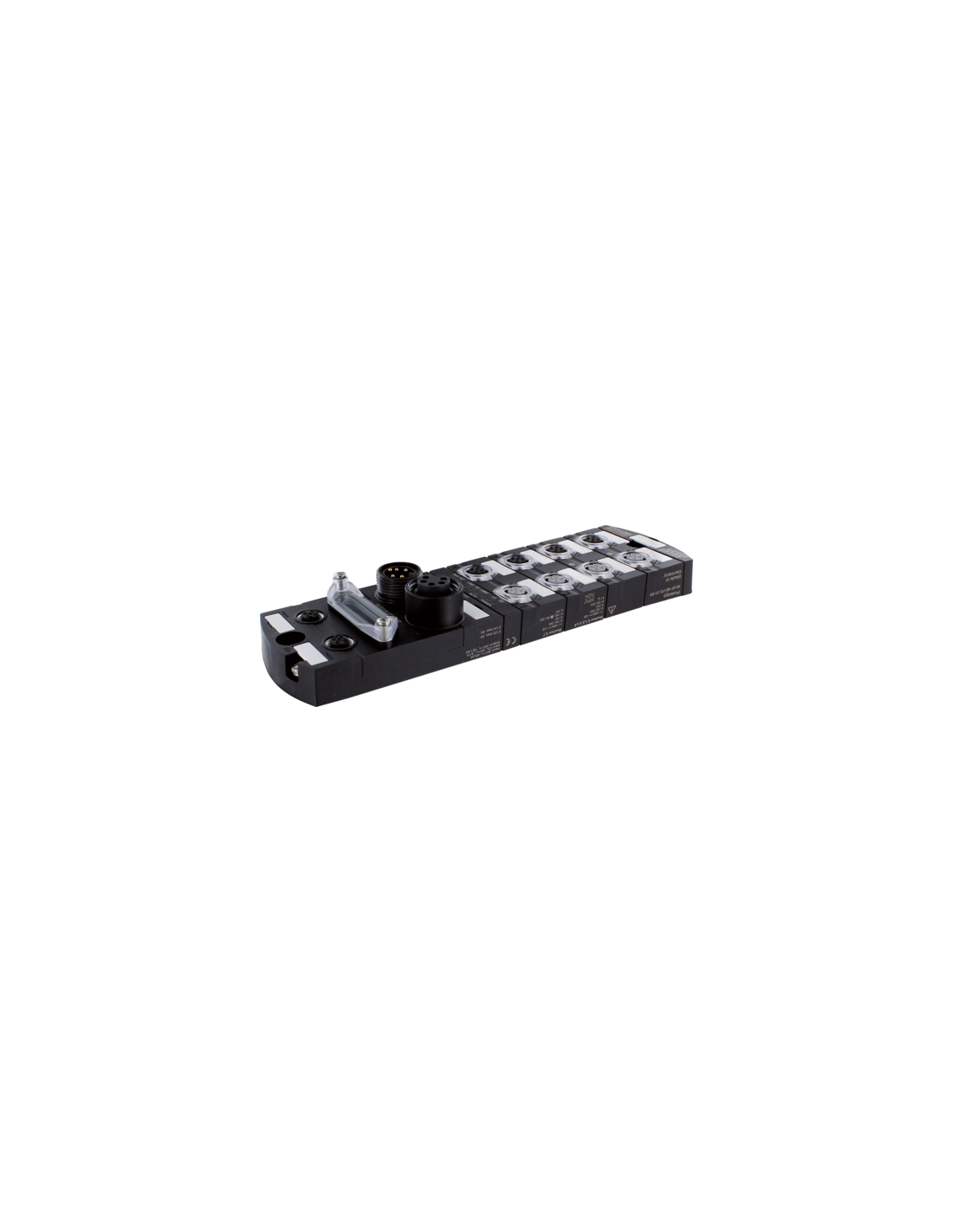

Moduł sieciowy Impact67 EtherNet/IP 4P DIO12 DIO4/IOL4 55144 – inteligentna komunikacja przemysłowa
Moduł sieciowy Impact67 EtherNet/IP 4P DIO12 DIO4/IOL4 o kodzie produktu 55144 to zaawansowane urządzenie przeznaczone do rozbudowy infrastruktury sieciowej w aplikacjach przemysłowych. Urządzenie zapewnia bezpieczne i niezawodne podłączenie czujników oraz elementów wykonawczych w systemach automatyki, gwarantując wydajną transmisję danych oraz wysoką odporność na warunki środowiskowe.
Funkcjonalność i kluczowe zalety modułu sieciowego Impact67 EtherNet/IP 55144
- Obsługa sieci EtherNet/IP – umożliwia integrację z szeroką gamą rozwiązań automatyki przemysłowej dzięki wsparciu standardu Ethernet 10/100 Mbit/s oraz protokołów BOOTP, DHCP i szybkiego połączenia Quick Connect.
- IO-Link Master V1.1.2 – cztery porty klasy B umożliwiają bezpośrednie podłączanie i zarządzanie urządzeniami IO-Link, co przekłada się na znaczną elastyczność i automatyzację procesów.
- 12 wejść/wyjść cyfrowych (DIO) i 4 wejścia/wyjścia IO-Link – pozwalają na integrację rozbudowanych układów automatyki oraz podłączanie szerokiego spektrum czujników i aktuatorów.
- DLR (Device Level Ring) – wsparcie dla pierścienia topologii sieciowej gwarantuje niezawodność komunikacji i odporność na pojedyncze uszkodzenia magistrali.
- Wysoki stopień ochrony IP67 – całkowicie zalana konstrukcja zapewnia odporność na pył, wilgoć oraz trudne warunki przemysłowe.
- Montaż kompatybilny z serią MVK – umożliwia łatwą modernizację i rozbudowę istniejących instalacji.
Możliwości zastosowania modułu sieciowego EtherNet/IP Impact67
Moduł Impact67 EtherNet/IP 55144 znajduje zastosowanie w wielu branżach przemysłowych, zwłaszcza tam, gdzie istotna jest komunikacja rozproszona i integracja różnych urządzeń w jednym, zarządzalnym systemie. Typowe zastosowania obejmują:
- Zautomatyzowane linie produkcyjne i montażowe
- Systemy logistyczne, sortujące i magazynowe
- Maszyny przemysłowe wymagające wydajnych połączeń Ethernet/IO-Link
- Instalacje pracujące w trudnych warunkach środowiskowych (IP67)
- Modernizacja istniejących gniazd technologicznych oraz rozbudowa infrastruktury automatyki
Konstrukcja i ergonomia użytkowania

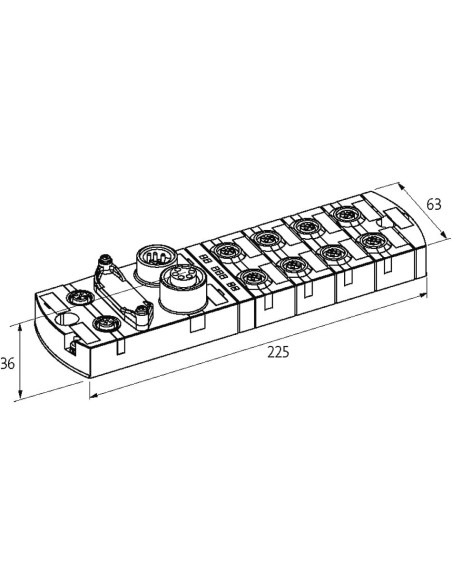

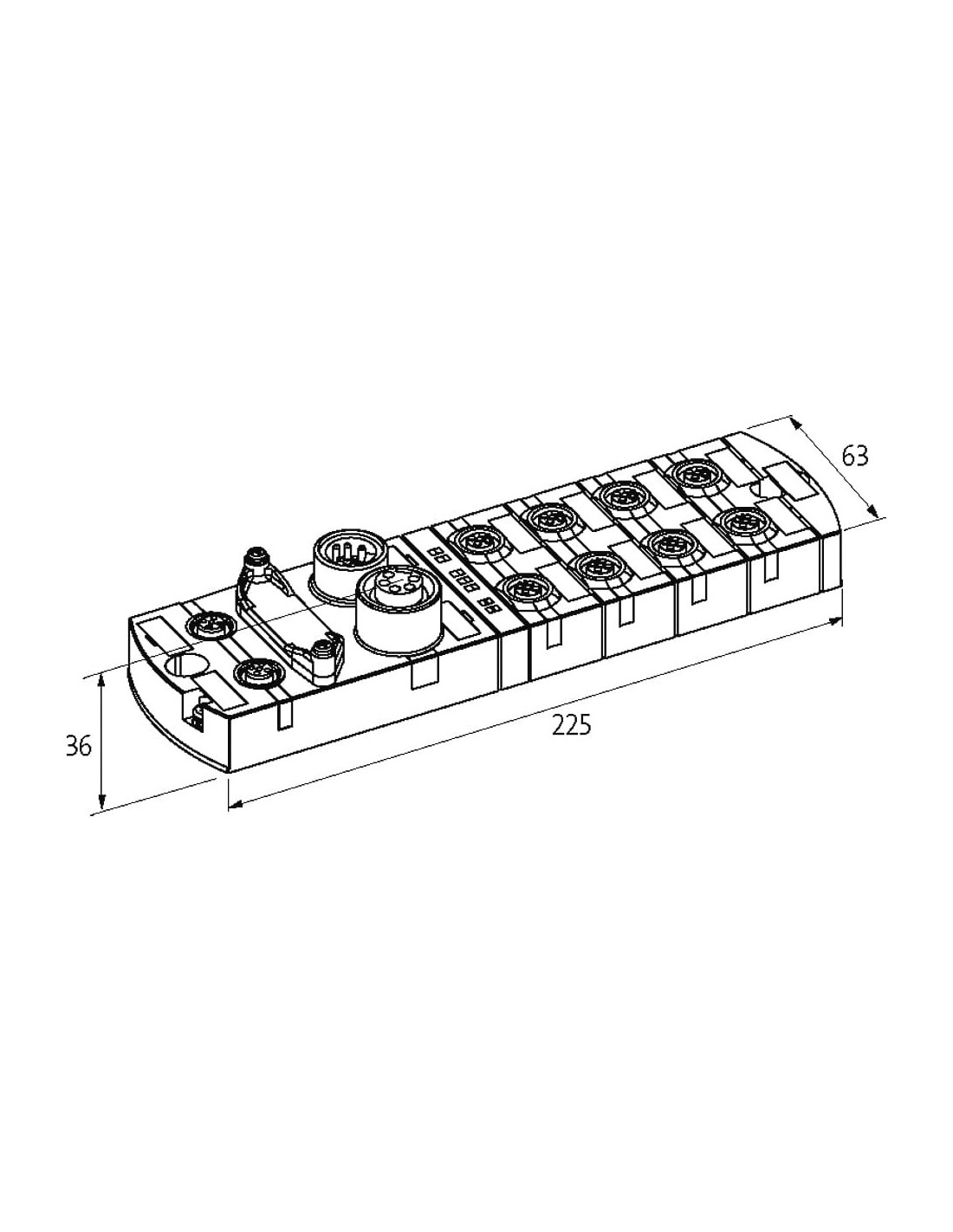

Moduł posiada solidną, zwartą obudowę o wymiarach 225 x 63 x 36 mm, co umożliwia montaż nawet w ograniczonych przestrzeniach. Uniwersalne typy przyłączy M12 (5-pinowe, A i D-kodowane) oraz 7/8” (4-pinowe) gwarantują kompatybilność z wieloma standardowymi przewodami czujnikowymi, zasilającymi oraz sygnałowymi.
Dzięki wysokiej odporności na przeciążenia i zwarcia oraz zintegrowanej diagnostyce (LED, komunikaty magistrali, wskaźniki kabli i zasilania), urządzenie zapewnia bezpieczeństwo eksploatacji oraz ułatwia konserwację i identyfikację błędów.
Podsumowanie – profesjonalny moduł EtherNet/IP dla wymagających aplikacji
Zastosowanie modułu Impact67 EtherNet/IP 4P DIO12 DIO4/IOL4 55144 zwiększa wydajność, elastyczność i niezawodność infrastruktury przemysłowej. Łatwość konfiguracji, szerokie możliwości diagnostyczne oraz pełna odporność na warunki zewnętrzne sprawiają, że jest to rozwiązanie dedykowane do nowoczesnych zakładów przemysłowych, które stawiają na cyfryzację i automatyzację procesów.
