Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-03 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-03 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

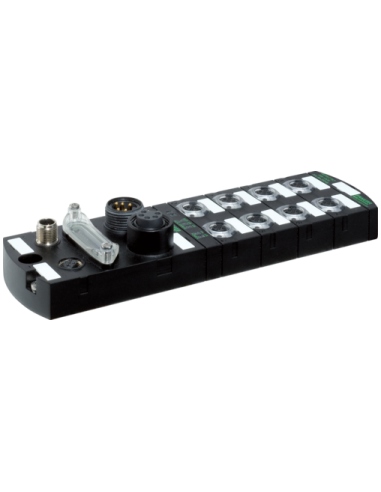

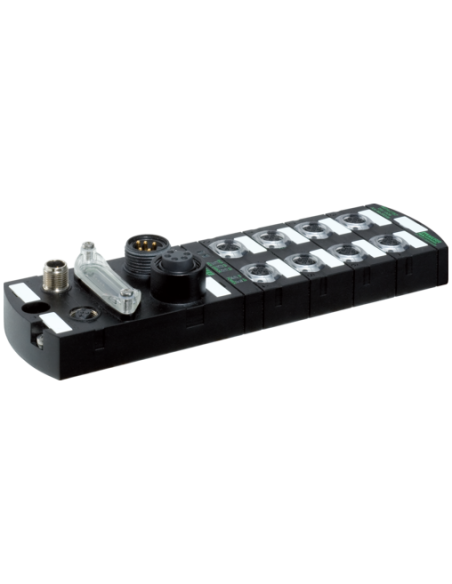

Moduł sieciowy Impact67 C DI8 DO8 55076 – Zaawansowany rozdzielacz I/O do systemów przemysłowych CANopen
Moduł sieciowy Impact67 C DI8 DO8 55076 to nowoczesne rozwiązanie dla rozbudowanych instalacji automatyki przemysłowej, które wymaga efektywnej i odpornej rozdzielni sygnałów wejściowych oraz wyjściowych. Zaprojektowany do pracy w najbardziej wymagających warunkach, zapewnia niezawodność oraz elastyczność podłączenia w środowisku przemysłowym.
Zastosowanie i możliwości modułu Impact67 – maksymalizacja efektywności automatyki
Urządzenie idealnie sprawdza się w aplikacjach automatyki przemysłowej, takich jak:
- systemy pakujące i montażowe
- linie produkcyjne oraz roboty przemysłowe
- maszyny CNC, prasy i wtryskarki
- logistyka, transport oraz automatyka magazynowa
- systemy diagnostyczne oraz monitorujące
Wysoki stopień ochrony IP67 zapewnia całkowitą odporność na pył i wodę, co umożliwia stosowanie modułu zarówno wewnątrz hal produkcyjnych, jak i w aplikacjach zewnętrznych lub w miejscach o zwiększonej wilgotności i zapyleniu.
Kluczowe zalety modułu Impact67 C DI8 DO8 55076
- Odporność na przeciążenia oraz zwarcia – ochrona układu i podłączonych urządzeń
- Prosta instalacja za pomocą standardowych złącz M12 oraz 7/8”, kompatybilność z szeroko stosowanymi akcesoriami
- Zintegrowana diagnostyka LED ułatwiająca szybką lokalizację usterek na poziomie modułu i kanału
- Wytrzymała, zalana obudowa zabezpieczająca przed uszkodzeniami mechanicznymi i wpływami środowiska
- Adresowanie CANopen za pomocą przełączników obrotowych – łatwa konfiguracja adresu w sieci
- Możliwość transmisji danych z prędkością do 1 Mbit/s, co pozwala na wydajną integrację z nowoczesnymi systemami automatyki
- Maksymalny prąd wyjściowy do 2A na kanał – obsługa napędów, zaworów i innych siłowników o wyższych wymaganiach prądowych
Typowe zastosowania przemysłowe modułu Impact67 C DI8 DO8
Impact67 C DI8 DO8 przeznaczony jest do komunikacji w sieciach CANopen i zapewnia obsługę 8 cyfrowych wejść oraz 8 cyfrowych wyjść. Pozwala to na zarządzanie sygnałami pochodzącymi od czujników, krańcówek oraz elementów wykonawczych bez konieczności stosowania dodatkowych przekaźników czy rozdzielni. Kompaktowe wymiary (225 × 63 × 39 mm) oraz mechaniczne mocowanie na 2 śruby gwarantują szybki i pewny montaż nawet w trudno dostępnych miejscach.
Dlaczego warto wybrać Impact67 C DI8 DO8 w aplikacjach przemysłowych?
- Bezawaryjna praca w szerokim zakresie temperatur od -25°C do 70°C
- Łatwe podłączenie dzięki opisanym, standardowym konektorom
- Możliwość zasilania urządzeń peryferyjnych bez dodatkowych rozgałęźników
- Intuicyjna diagnostyka i szybki serwis – natychmiastowa lokalizacja błędów za pomocą sygnalizacji LED
Moduł Impact67 C DI8 DO8 55076 to gwarancja niezawodnego działania, prostoty integracji oraz wysokiego poziomu bezpieczeństwa urządzeń pracujących w nowoczesnych liniach technologicznych oraz sieciach automatyki przemysłowej.
