Wyjścia cyfrowe
DO16 - 0.5 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przełączniki obrotowe, automatyczne |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

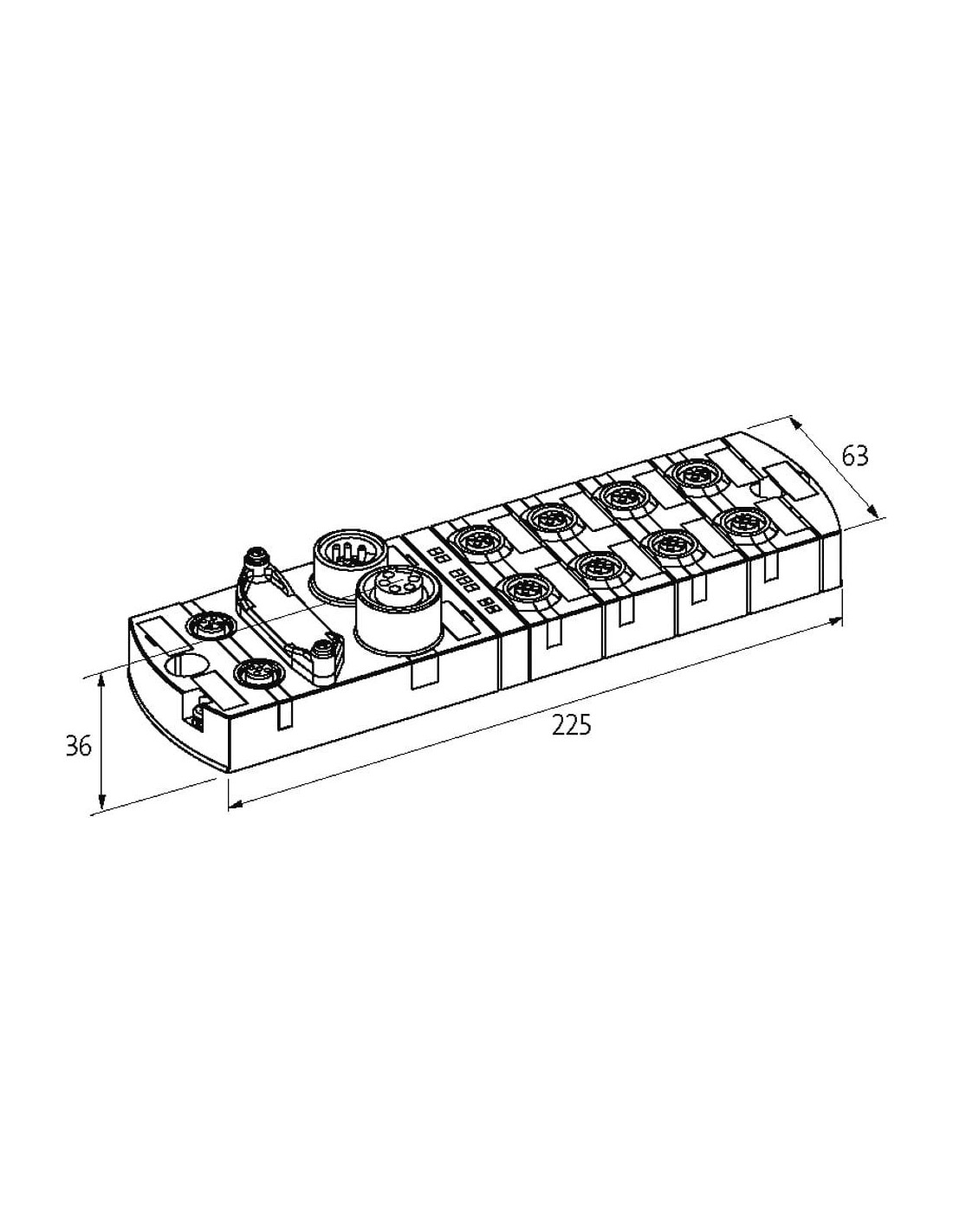

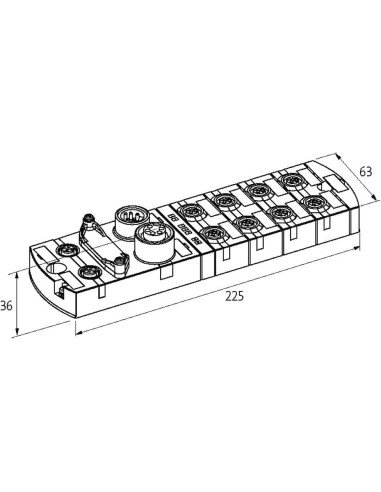

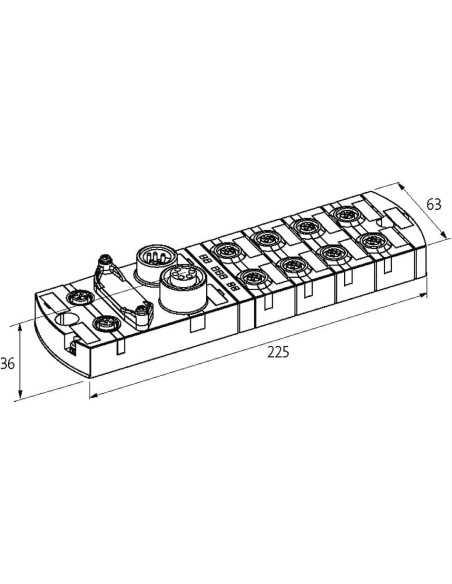

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

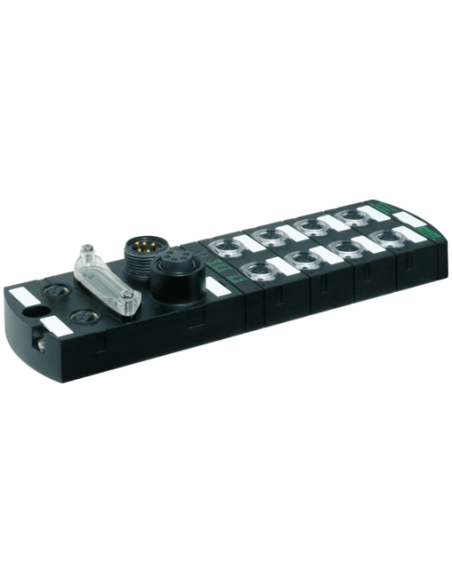

Moduł sieciowy IMPACT67-EC DO16 55084 – nowoczesne rozwiązanie do automatyzacji przemysłowej
Moduł sieciowy IMPACT67-EC DO16 55084 to wytrzymałe i niezawodne urządzenie zaprojektowane z myślą o wydajnej transmisji sygnałów oraz zasilania w aplikacjach przemysłowych. Moduł ten jest przeznaczony do zdecentralizowanych systemów I/O, co umożliwia integrację cyfrowych wyjść w zautomatyzowanych instalacjach fabrycznych i maszynowych. Obudowa o podwyższonej odporności, spełniająca normę szczelności IP67, gwarantuje długotrwałą pracę nawet w trudnych warunkach przemysłowych.
Zastosowanie modułu IMPACT67-EC DO16 55084
Moduł IMPACT67-EC DO16 55084 znajduje zastosowanie w sieciach przemysłowych Ethernet oraz EtherCAT, dzięki czemu może być wykorzystywany zarówno w standardowych instalacjach, jak i w zaawansowanych systemach automatyki. Doskonale sprawdza się przy sterowaniu urządzeniami wykonawczymi, takimi jak siłowniki, przekaźniki, zawory czy lampki sygnalizacyjne. Jest niezastąpiony w liniach produkcyjnych, montażowych, magazynowych oraz wszędzie tam, gdzie wymagana jest elastyczność montażu i pewność sygnału.
- Przemysł motoryzacyjny – sterowanie panelami, napędami i robotyką
- Linie produkcyjne – zarządzanie procesami, automatyzacja zadań powtarzalnych
- Automatyka magazynowa – kontrola transporterów, oznaczników i siłowników
- Maszyny przemysłowe – rozbudowa wyjść cyfrowych oraz integracja systemów bezpieczeństwa
Najważniejsze cechy i zalety modułu IMPACT67-EC DO16 55084
- Wyjścia cyfrowe 16-kanałowe (DO16, każdy do 0,5A) – umożliwiają niezależne sterowanie wieloma urządzeniami
- Trwała, całkowicie zalana obudowa – podwyższona odporność mechaniczna oraz minimalizacja wpływu wilgoci i pyłu
- Interfejs Ethernet 10/100 Mbit/s (M12, kodowanie D) – zapewnia szybką i stabilną łączność w środowisku przemysłowym
- Łatwość montażu – kompatybilność z modułami serii MVK oraz możliwość montażu na dwóch solidnych otworach śrubowych
- Zaawansowana diagnostyka – diody LED oraz sygnały diagnostyczne dostępne zarówno na poziomie modułu, jak i indywidualnych kanałów
- Wysoki poziom zabezpieczeń – odporność na przeciążenia i zwarcia, potwierdzona zgodnością z normą IP67
- Elastyczność połączeń – przemyślana konstrukcja z gniazdami M12 oraz 7/8” umożliwia szybkie i bezpieczne podłączenie przewodów sygnałowych i zasilających
Przewagi użytkowe modułu IMPACT67-EC DO16 55084
Moduł sieciowy IMPACT67-EC DO16 55084 pozwala na efektywne budowanie rozproszonych systemów automatyki bez potrzeby stosowania złożonych szaf sterowniczych. Solidna obudowa oraz odporność na niekorzystne warunki środowiskowe czynią go idealnym rozwiązaniem zarówno dla nowych, jak i modernizowanych instalacji. Uniwersalność połączeń oraz łatwość integracji upraszczają proces projektowania i wdrożenia, skracając czas przestoju maszyn i zwiększając wydajność całej linii produkcyjnej.
Dlaczego warto stosować moduły sieciowe IMPACT67?
Wybór rozwiązań IMPACT67 gwarantuje szybkie przyłączanie rozbudowanych systemów wyjść cyfrowych, minimalizując koszty okablowania oraz zwiększając bezpieczeństwo pracy urządzeń końcowych. Bezawaryjna praca w trudnych warunkach przemysłowych oraz szeroki zakres temperatur roboczych umożliwiają stabilną i niezawodną eksploatację w dowolnym miejscu aplikacji. Moduł sieciowy IMPACT67-EC DO16 55084 to pewny wybór dla każdego, kto ceni sobie niezawodność, uniwersalność oraz prostotę w rozbudowie systemów automatyki.
