Dostępny
Wejścia/wyjścia cyfrowe
DI8 DO8 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
Zasilanie M12, 4-biegunowe, kodowanie L, 2× maks. 12 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

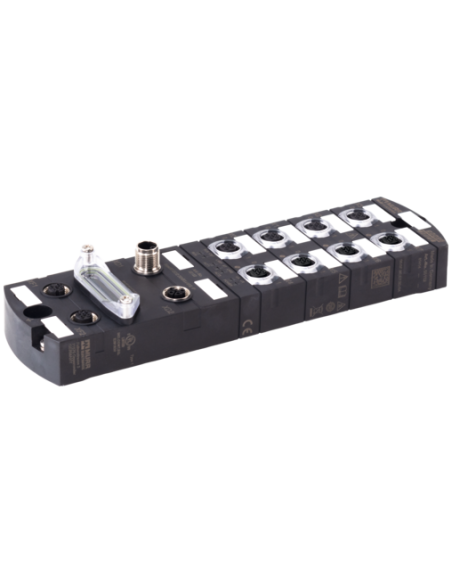

Moduł sieciowy Impact67 DI8 DO8 M12L 4P 55154 – Rozwiązanie dla automatyki przemysłowej
Impact67 DI8 DO8 M12L 4P 55154 to wytrzymały i niezawodny moduł I/O przeznaczony do zastosowań w środowiskach przemysłowych. Urządzenie zostało zaprojektowane z myślą o pewnej pracy w nawet najtrudniejszych warunkach produkcyjnych. Dzięki pełnej szczelności (stopień ochrony IP67) doskonale sprawdza się przy rozproszonych instalacjach maszyn i linii technologicznych, gdzie konieczna jest obsługa wielu wejść i wyjść cyfrowych bezpośrednio w polu.
Możliwości zastosowania modułu Impact67 DI8 DO8
Moduł sieciowy Impact67 znajduje szerokie zastosowanie w automatyce, robotyce, liniach montażowych oraz wszędzie tam, gdzie wymagane jest niezawodne zarządzanie sygnałami cyfrowymi oraz integracja z systemami PROFINET. Typowe aplikacje obejmują:
- Sterowanie maszyn – obsługa czujników, mechanicznych wyłączników oraz siłowników
- Integracja układów z systemami zarządzania produkcją
- Automatyka linii produkcyjnych – szybka reakcja sygnałów dzięki funkcji Fast-Start-Up oraz komunikacji IRT
- Realizacja rozproszonych wejść/wyjść bez konieczności kosztownego okablowania jednostek centralnych
Kluczowe zalety i funkcjonalności modułu sieciowego Impact67 55154
Impact67 DI8 DO8 wyróżnia się na rynku dzięki szeregowi praktycznych rozwiązań konstrukcyjnych i funkcjonalnych:
- Obsługa do 8 wejść i 8 wyjść cyfrowych – umożliwia łatwą rozbudowę instalacji automatyki
- Pełna galwaniczna separacja kanałów – zwiększona ochrona urządzeń peryferyjnych
- Solidna obudowa całkowicie zalana żywicą, co zabezpiecza moduł przed wilgocią, drganiami i pyłem
- Łączność Ethernet 10/100 Mbit/s przez złącza M12 z kodowaniem D – gwarancja niezawodnej transmisji danych
- Szybkie uruchamianie FSU (Fast-Start-Up) idealne do nowoczesnych systemów produkcyjnych
- Intuicyjna diagnostyka na module i kanale dzięki diodom LED oraz możliwości monitorowania przez magistralę
- Wysoka trwałość mechaniczna – montaż na dwie śruby pozwala na trwałą i stabilną instalację modułu
Wytrzymałość i bezpieczeństwo w trudnych warunkach
Obudowa o stopniu ochrony IP67 zapewnia doskonałą ochronę przed pyłem i wodą, co pozwala na użytkowanie modułu na przykład w halach przemysłowych o podwyższonym poziomie zanieczyszczeń lub w pobliżu stanowisk myjących. Moduł odporny na zwarcia i przeciążenia chroni zarówno urządzenie, jak i całą instalację.
Prosta integracja – szybkie podłączenie i adresowanie
Wyposażony w popularne złącza M12 (typy A, D oraz L), Impact67 DI8 DO8 M12L 4P umożliwia błyskawiczne i bezpieczne podłączanie czujników, siłowników oraz przewodów sieciowych. Elastyczne rozwiązania przyłączy i łatwość adresowania (DCP) pozwalają szybko włączyć moduł do istniejącego środowiska PROFINET.
Najważniejsze cechy techniczne
- Komunikacja PROFINET (klasa zgodności C, specyfikacja V2.3, Netload Class III)
- Obsługa maks. 2 aktywnych połączeń IO-Controller
- Temperatura pracy: od -25°C do +55°C
- Obudowa zalewana, trwałe oznaczenia złączy dla łatwej identyfikacji
- Wymiary: 225 x 63 x 37 mm
Dzięki swojej wydajności i odporności Impact67 DI8 DO8 M12L 4P 55154 stanowi praktyczny wybór do realizacji niezawodnych połączeń I/O w wymagających aplikacjach automatyki przemysłowej.
