Wyjścia cyfrowe
DO8 - 2 A
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In |
| Connection type 6 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 01 03 05 07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00 02 04 06 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO 01 03 05 07 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Connection type 6
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

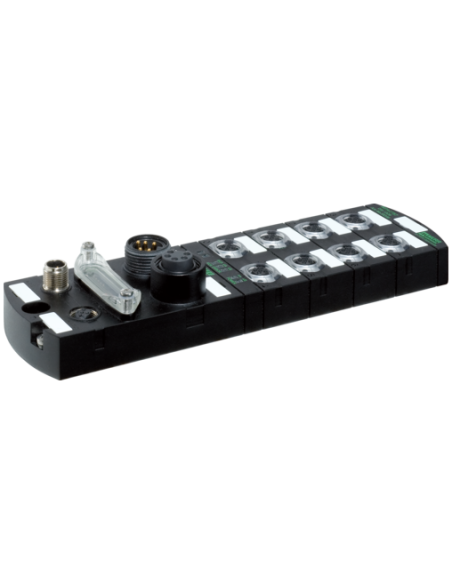

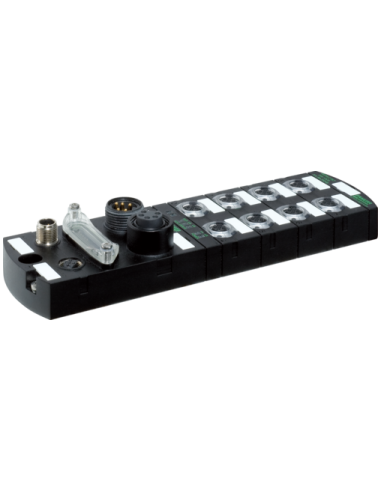

Moduł sieciowy IMPACT67 I/O Profibus DP 8DO 55347 – uniwersalny w przemysłowej automatyzacji
Moduł sieciowy IMPACT67 I/O Profibus DP 8DO 55347 to niezawodne rozwiązanie dla rozbudowanych systemów automatyki przemysłowej. Wyposażony w osiem cyfrowych wyjść (8DO), umożliwia wygodne zarządzanie sygnałami sterującymi – idealny do zastosowań w systemach maszyn, liniach produkcyjnych oraz zautomatyzowanych stanowiskach montażowych.
Profesjonalne wyjścia cyfrowe oraz komunikacja Profibus DP
Zaawansowana obsługa komunikacji Profibus DP (przepustowość do 12 Mbit/s) sprawia, że moduł IMPACT67 doskonale sprawdza się w środowiskach wymagających wydajnej i szybkiej wymiany danych. Każde wyjście cyfrowe obsługuje prąd do 2 A, co umożliwia sterowanie różnorodnymi urządzeniami wykonawczymi, takimi jak siłowniki, lampy sygnalizacyjne czy elementy napędowe.
Wytrzymała i bezpieczna konstrukcja do zastosowań przemysłowych
Obudowa jest całkowicie zalana, co gwarantuje wysoką szczelność i odporność na trudne warunki przemysłowe. Standard ochrony IP67 zapewnia niezawodność nawet w środowiskach o podwyższonej wilgotności i zapyleniu. Zastosowanie konektorów M12 oraz 7/8" umożliwia szybki i pewny montaż, a także łatwą integrację z istniejącą infrastrukturą.
Zastosowanie modułu IMPACT67 I/O Profibus DP
- Automatyzacja maszyn i linii produkcyjnych
- Sterowanie urządzeniami wykonawczymi (siłowniki, lampy, zawory)
- Integracja z systemami Profibus DP w środowiskach przemysłowych
- Automatyka procesowa, produkcyjna i intralogistyka
- Bezpośrednia zabudowa na maszynie lub ramie robota
Najważniejsze zalety modułu IMPACT67 8DO Profibus DP
- Łatwa integracja i szybki montaż dzięki standardowym złączom i dwugwintowemu mocowaniu śrubowemu
- Diagnostyka na module i poszczególnych kanałach – diody LED zapewniają wizualizację stanu oraz wykrywanie błędów
- Ochrona przed przeciążeniem i zwarciem – wydłuża żywotność urządzenia oraz podłączonych komponentów
- Uniwersalny zakres temperatur pracy (od 0°C do 55°C) pozwala na szerokie zastosowanie w różnych aplikacjach przemysłowych
- Bezpieczna eksploatacja dzięki wysokiemu poziomowi ochrony IP67
- Możliwość elastycznego zarządzania adresacją za pomocą przełączników obrotowych
Budowa i wymiary – kompaktowy moduł do zadań specjalnych
Kompaktowe wymiary (225 x 63 x 39 mm) pozwalają na instalację nawet w ograniczonej przestrzeni. Moduł jest kompatybilny montażowo z popularnymi I/O serii MVK.
Podsumowanie – IMPACT67 I/O Profibus DP 8DO 55347
Uniwersalność, wytrzymałość oraz szerokie możliwości zastosowań czynią moduł IMPACT67 I/O Profibus DP 8DO 55347 jednym z kluczowych elementów nowoczesnych systemów automatyki. Odpowiedni do pracy w złożonych aplikacjach przemysłowych, wspiera efektywne zarządzanie procesami i zwiększa niezawodność linii technologicznych.
