Wejścia/wyjścia cyfrowe
DIO14 IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

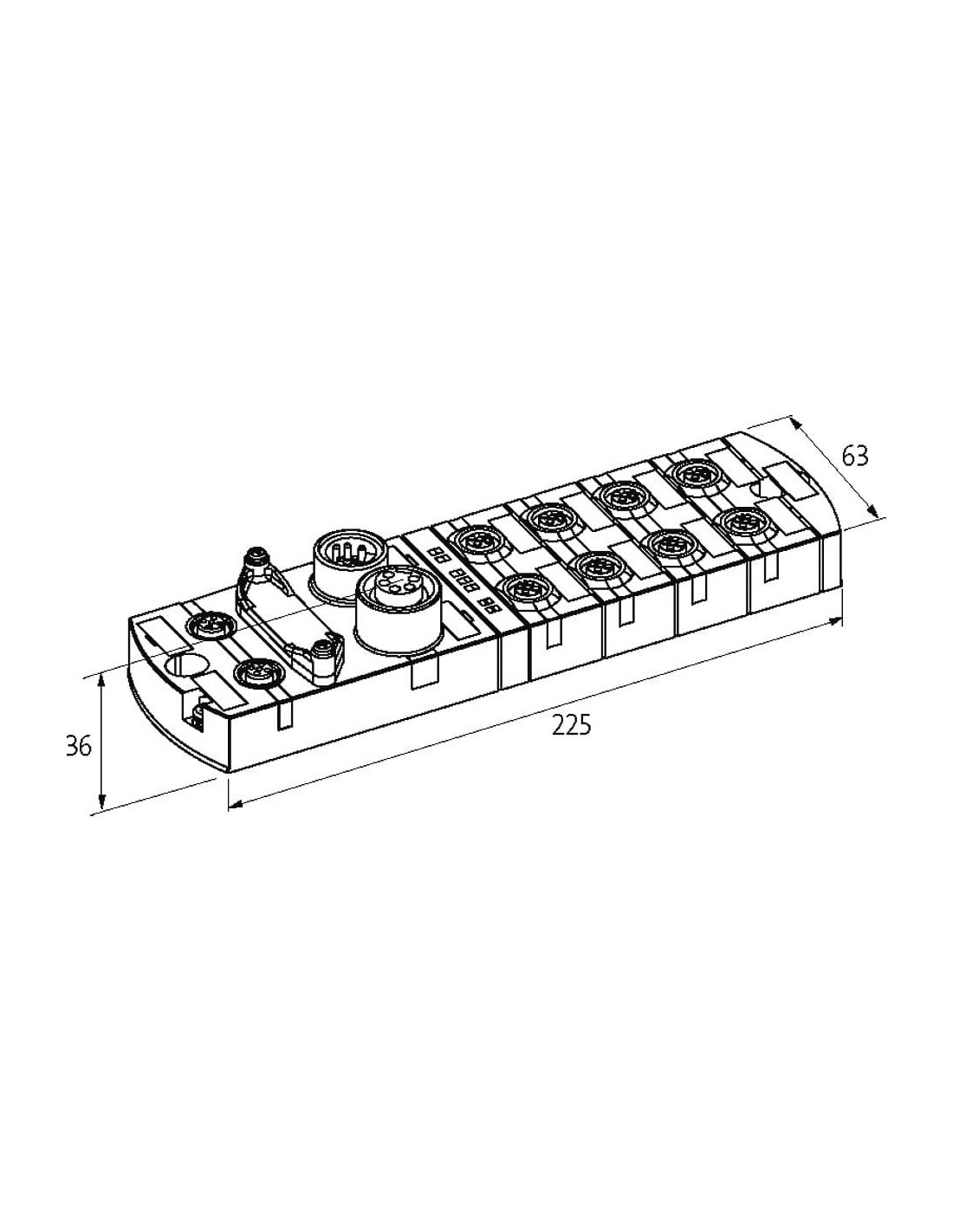

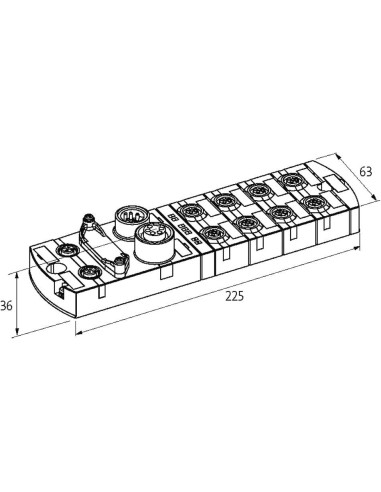

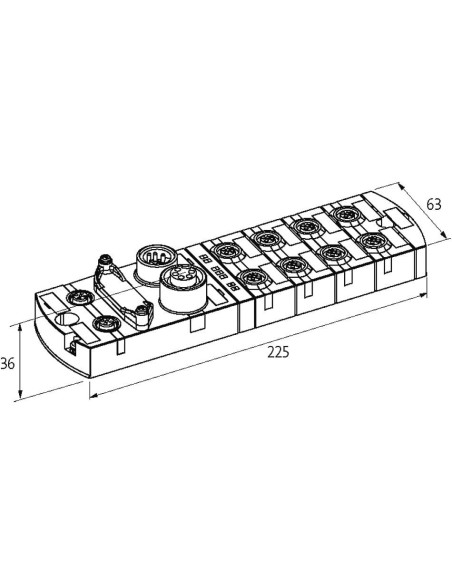

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X4, X6 |
| Typ przyłącza 2 | X5-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

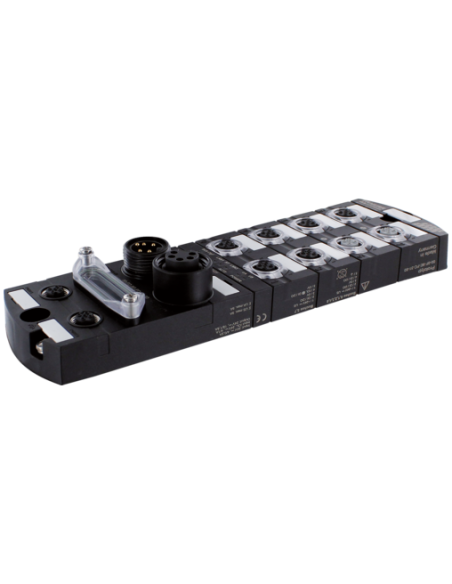

Moduł sieciowy Impact67 PN DIO14 IOL2 IRT 7/8" 55131 – nowoczesny system komunikacji przemysłowej PROFINET i IO-Link
Moduł sieciowy Impact67 PN DIO14 IOL2 IRT 7/8" 55131 to zaawansowane rozwiązanie przeznaczone do zastosowań przemysłowych, które wymagają szybkiej i niezawodnej transmisji danych oraz efektywnego zarządzania sygnałami cyfrowymi. Moduł ten zapewnia kompatybilność z protokołem PROFINET, umożliwiając obsługę skomplikowanych aplikacji w środowisku przemysłowym.
Zalety modułu Impact67 PN DIO14 IOL2 IRT 55131
- Wysoki stopień ochrony IP67 – szczelna, całkowicie zalana obudowa gwarantuje odporność na trudne warunki przemysłowe, takie jak wilgoć, kurz i wibracje.
- Duża liczba wejść/wyjść cyfrowych – 14 portów DIO oraz 2 porty IO-Link Master ułatwiają integrację licznych czujników, urządzeń wykonawczych i systemów automatyki.
- Obsługa szybkiej komunikacji IRT PROFINET – idealny do aplikacji wymagających deterministycznej, zsynchronizowanej komunikacji sieciowej, np. sterowania ruchem maszyn.
- Elastyczność instalacji – konstrukcja zapewnia kompatybilność montażową z modułami serii MVK oraz szeroki wybór przyłączy typu M12 i 7/8".
- Zaawansowane funkcje diagnostyczne – sygnalizacja LED oraz rozbudowana diagnostyka poprzez magistralę zapewniają szybką lokalizację usterek i efektywną kontrolę pracy urządzenia.
Typowe zastosowania przemysłowe
Moduł sieciowy Impact67 PN DIO14 IOL2 IRT znajduje szerokie zastosowanie w automatyce przemysłowej, szczególnie w aplikacjach wymagających rozproszonego sterowania oraz precyzyjnej komunikacji z wykorzystaniem PROFINET i IO-Link. Sprawdza się m.in. w:
- Automatyzacji linii produkcyjnych, gdzie konieczna jest szybka wymiana danych między czujnikami, siłownikami a systemem nadrzędnym.
- Maszynach pakujących, montażowych i sortujących, które wymagają błyskawicznej reakcji na zmiany stanu wejść/wyjść cyfrowych.
- Systemach transportowych i magazynowych – do sterowania przenośnikami, windami i sorterami.
- Zintegrowanych rozwiązaniach monitorowania produkcji, gdzie kluczowa jest stała diagnostyka i kontrola parametrów pracy.
Możliwości integracyjne i łatwość podłączenia
Dzięki zastosowaniu standardowych złączy M12 oraz 7/8" moduł Impact67 może być bezpośrednio zintegrowany z szeroką gamą urządzeń wejścia/wyjścia, czujników i siłowników. Współpraca z przewodami sygnałowymi i zasilającymi różnych producentów umożliwia elastyczne projektowanie instalacji.
Dodatkowo, obsługa PROFINET Netload Class III oraz możliwość szybkiego uruchamiania (FSU – Fast-Start-Up) sprawiają, że czas wdrożenia nowych aplikacji znacząco się skraca.
Wytrzymałość i bezpieczeństwo pracy
Moduł Impact67 PN DIO14 IOL2 IRT wyróżnia się odpornością na przeciążenia i zwarcia, gwarantując niezawodną i bezpieczną eksploatację, nawet przy intensywnym użytkowaniu. Zastosowane rozwiązania zabezpieczające oraz bogate funkcje diagnostyczne znacząco ograniczają ryzyko przestojów produkcyjnych.
Obudowa i elektronika są przystosowane do pracy w szerokim zakresie temperatur, co czyni urządzenie uniwersalnym rozwiązaniem dla wielu gałęzi przemysłu.
Podsumowanie – klucz do nowoczesnej automatyki przemysłowej
Impact67 PN DIO14 IOL2 IRT 7/8" 55131 to zaawansowany moduł sieciowy, który podnosi efektywność i niezawodność instalacji przemysłowych. Dzięki wszechstronności, rozbudowanym możliwościom komunikacyjnym oraz wysokiemu poziomowi ochrony stanowi doskonały wybór do nowoczesnych systemów automatyki i sterowania.
