Wejścia cyfrowe
DI16
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przełączniki obrotowe, automatyczne |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

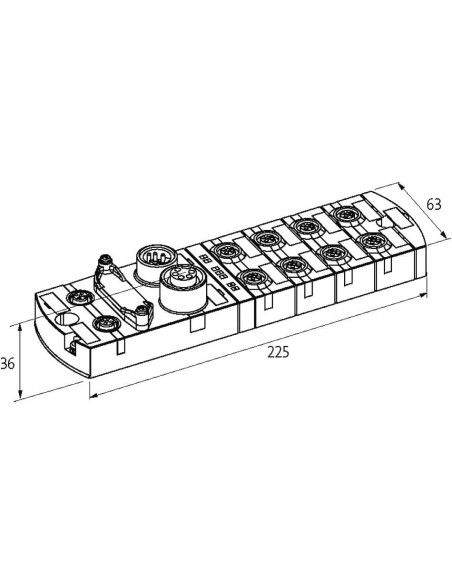

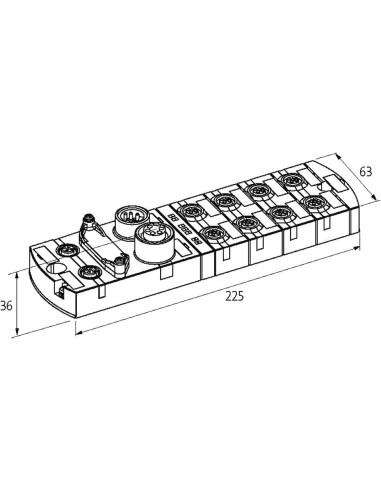

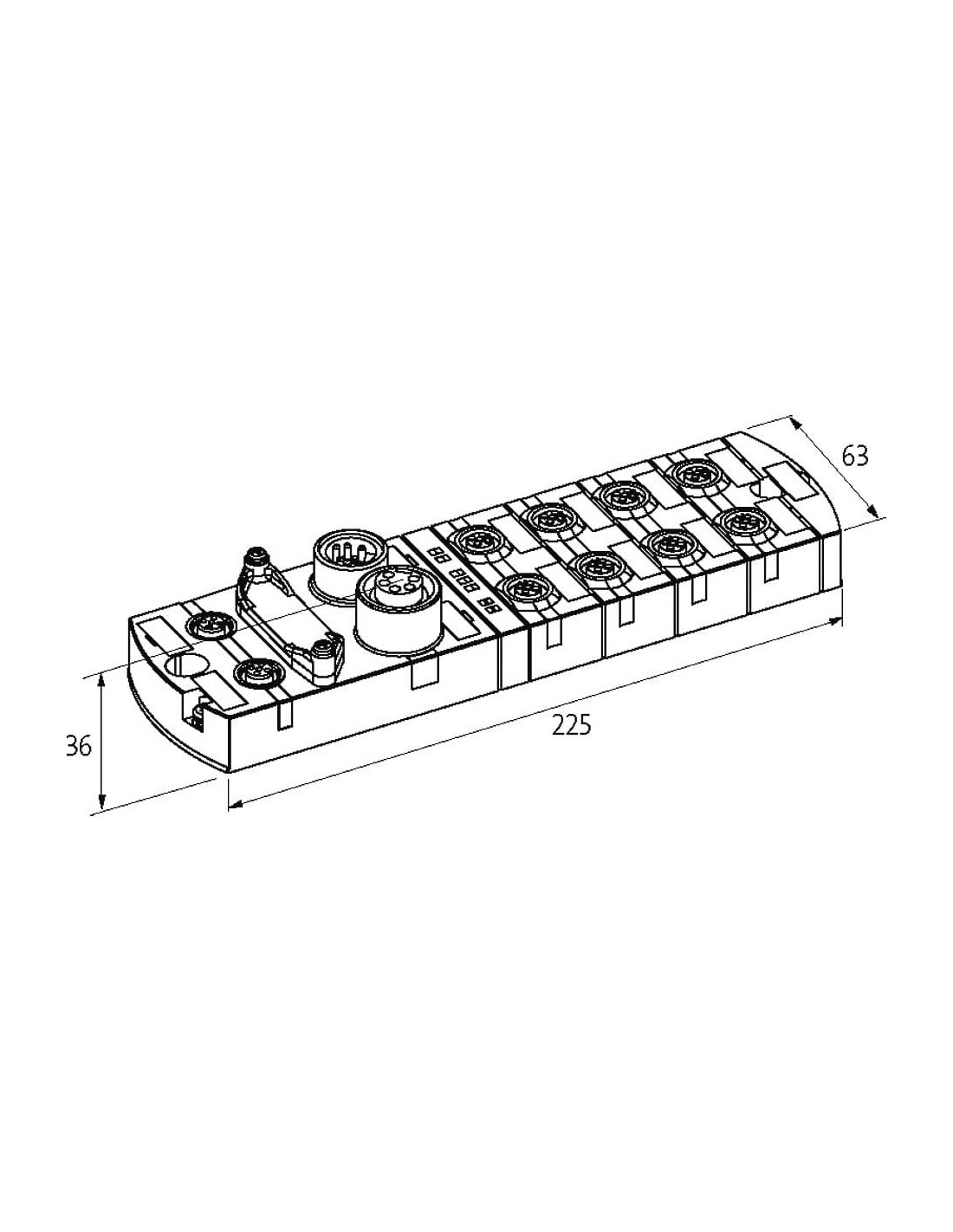

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

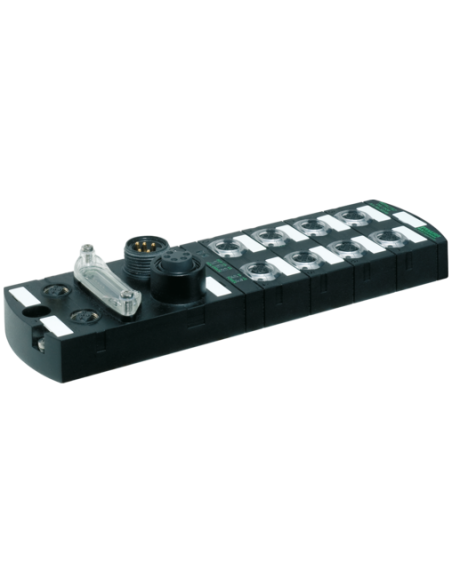

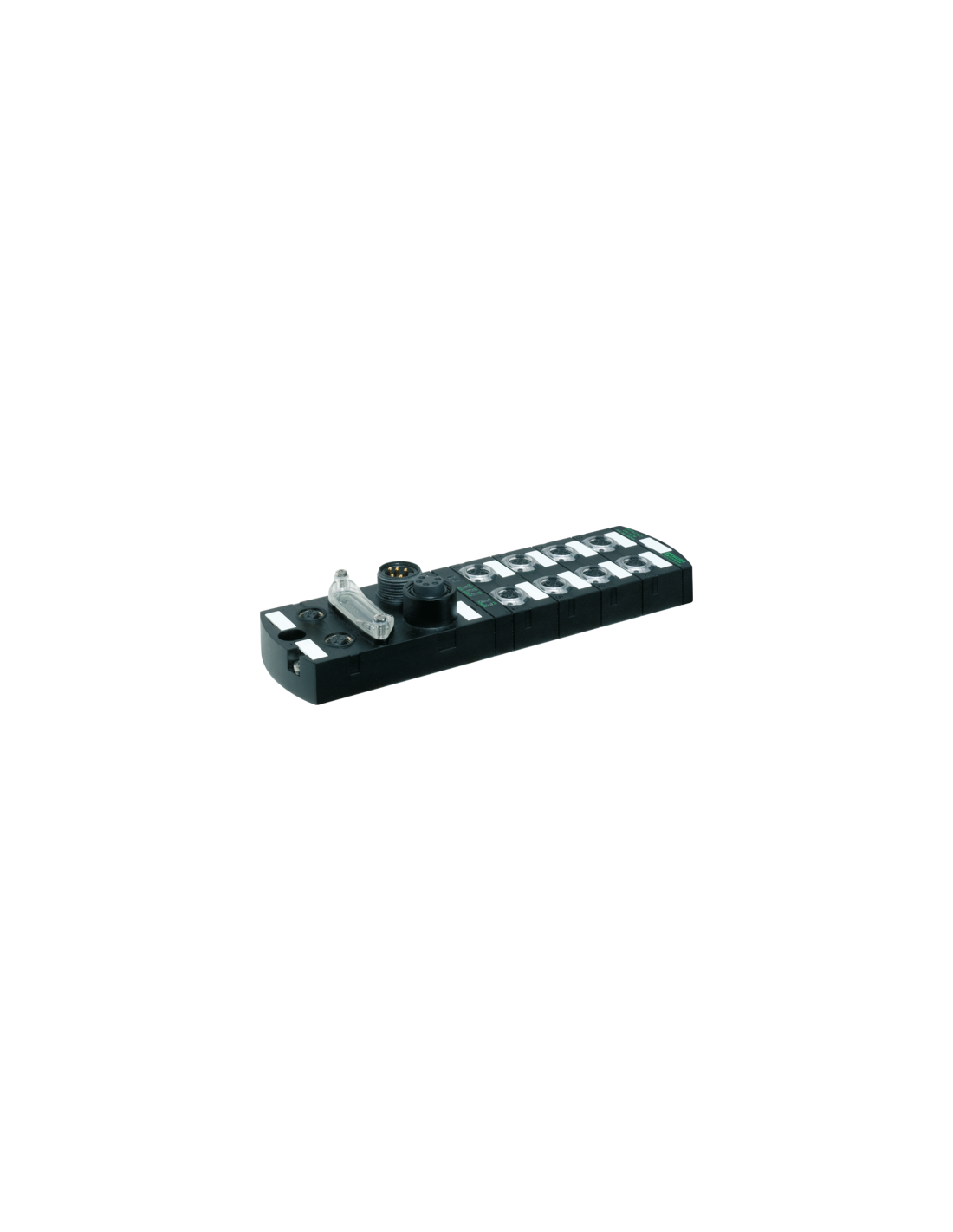

Moduł sieciowy Impact67-EC DI16 55081 – rozwiązanie dla przemysłowej automatyzacji
Moduł sieciowy Impact67-EC DI16 o kodzie produktu 55081 to zaawansowany element infrastruktury sieciowej, przeznaczony do zastosowań w automatyce przemysłowej. Dzięki rozbudowanym funkcjom i nowoczesnej konstrukcji, umożliwia szybkie i skuteczne podłączanie czujników oraz elementów wykonawczych w środowiskach wymagających niezawodności oraz wysokiej odporności na warunki przemysłowe.
Najważniejsze cechy i korzyści modułu Impact67-EC DI16 55081
- 16 wejść cyfrowych (DI16) – umożliwia wygodne podłączenie szerokiej gamy czujników i przełączników.
- Komunikacja Ethernet 10/100 Mbit/s – zapewnia szybką i niezawodną integrację z sieciami przemysłowymi, zgodnie z wymaganiami najnowszych standardów.
- Złącza M12 (kodowanie D i A) oraz złącza zasilania 7/8” – gwarantują łatwe i bezpieczne podłączenie przewodów sygnałowych oraz zasilających, także w trudnych warunkach.
- Obudowa o stopniu ochrony IP67 – całkowicie zalana, odporna na pył i wilgoć, umożliwia montaż bezpośrednio w strefach produkcyjnych, gdzie narażenie na wodę czy zabrudzenia jest codziennością.
- Kompaktowe rozmiary (63 × 225 × 36 mm) – umożliwiają instalację nawet na ograniczonych przestrzeniach.
- Odporność na przeciążenie i zwarcie – zapewnia wysoką trwałość oraz bezpieczeństwo pracy w aplikacjach przemysłowych.
- Montaż kompatybilny z serią MVK – łatwa integracja z innymi modułami I/O, co pozwala na rozbudowę istniejących instalacji.
Zastosowania modułu Impact67-EC DI16 55081 w automatyce przemysłowej
Moduł sieciowy Impact67-EC DI16 jest dedykowany do systemów sterowania maszynami, linii produkcyjnych, instalacji zautomatyzowanych oraz węzłów logistycznych. Doskonale sprawdzi się w środowiskach, w których priorytetem jest niezawodna transmisja danych oraz szybka diagnostyka pracy urządzeń dzięki wbudowanemu systemowi diagnostyki (powiadomienia o niedoborze napięcia, awarii kanału itp.).
Możliwość podłączenia szerokiego wachlarza czujników i urządzeń wejściowych sprawia, że moduł jest wszechstronny i elastyczny. Jego montaż oraz konfiguracja są intuicyjne, dzięki zastosowaniu przełączników obrotowych i automatycznemu adresowaniu. Dodatkowym atutem jest czytelna diagnostyka LED, umożliwiająca szybką lokalizację ewentualnych problemów w instalacji.
Typowe środowiska pracy i odporność Impact67-EC DI16 55081
- Zakłady przemysłowe – praca w temperaturach od -25 °C do 55 °C oraz odporność na trudne warunki środowiskowe.
- Systemy automatyki maszyn – szybki przesył sygnałów cyfrowych oraz bezpieczeństwo użytkowania.
- Rozbudowane instalacje liniowe – możliwość łączenia wielu modułów oraz konfiguracja pod różne aplikacje.
- Automatyka magazynowa i logistyczna – niezawodność, szybkość działania oraz intuicyjne połączenia przewodowe.
Podsumowanie – najważniejsze zalety Impact67-EC DI16
Impact67-EC DI16 55081 to nowoczesny moduł I/O stworzony z myślą o wymagających aplikacjach przemysłowych. Zapewnia wysoką odporność mechaniczną i elektryczną, szybkość montażu oraz pewność działania w ekstremalnych warunkach. Sprawdza się wszędzie tam, gdzie kluczowa jest niezawodność, prosta integracja oraz bezproblemowa diagnostyka sieciowa.
