Dostępny
Wejścia/wyjścia cyfrowe
Ethernet 10/100 Mbit/s; M12, kodowanie D
IO-Link V1.1
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Interfejs www | tak |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

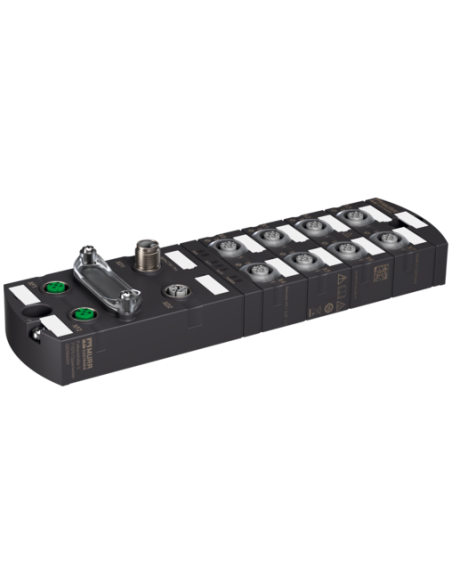

Moduł sieciowy Impact67 PRO 54630 – nowoczesne rozwiązanie do przemysłowej automatyki
Moduł sieciowy Impact67 PRO 54630 to zaawansowane urządzenie dedykowane przemysłowym aplikacjom związanym z automatyzacją procesów. Zapewnia niezawodną komunikację w trudnych warunkach przemysłowych, gwarantując elastyczną integrację nowoczesnych systemów sterowania dzięki obsłudze PROFINET oraz IO-Link V1.1.
Kluczowe cechy modułu Impact67 PRO 54630
- Przemysłowa odporność – Obudowa całkowicie zalana, zapewniająca wytrzymałość mechaniczną i wysoki stopień ochrony IP67, dostosowana do trudnych warunków pracy.
- Elastyczne przyłącza M12 – Moduł wyposażono w złącza M12 (kodowanie A, D, L) przeznaczone do sygnałów, zasilania oraz interfejsów komunikacyjnych, co ułatwia integrację z różnorodnymi urządzeniami.
- Zaawansowana komunikacja – Obsługa Ethernet 10/100 Mbit/s, protokołu PROFINET w wersji V2.3, a także IO-Link w trybie Master (8× Master) umożliwia zastosowanie urządzenia w nowoczesnych instalacjach IIoT oraz automatyzacji.
- Wielofunkcyjne zastosowanie – Możliwość wykorzystania zarówno jako wejście cyfrowe (PNP), jak i wyjście cyfrowe lub sterownik IO-Link – elastyczność konfiguracji zgodnie z potrzebami aplikacji.
- Diagnostyka i monitoring – Wbudowana diagnostyka kanałowa oraz LED statusowe umożliwiają szybkie wykrywanie usterek i efektywną konserwację.
- Wysoka wydajność prądowa – Możliwość obsługi do 16 A dla zasilania UA i US, co pozwala na podłączenie dużej liczby czujników oraz elementów wykonawczych.
Zastosowanie modułu sieciowego Impact67 PRO 54630
Impact67 PRO 54630 doskonale sprawdza się jako rozproszony moduł wejść/wyjść w aplikacjach przemysłowych, gdzie wymagana jest wysoka odporność na warunki środowiskowe oraz pewna transmisja danych. Urządzenie to rekomendowane jest do stosowania w:
- Zautomatyzowane linie produkcyjne – przesyłanie sygnałów, sterowanie maszynami oraz monitorowanie procesów.
- Inżynieria maszynowa i robotyka – szybka integracja urządzeń końcowych i elementów sterujących.
- Systemy transportowe i logistyka – obsługa czujników, napędów i urządzeń wykonawczych.
- Przemysł spożywczy, motoryzacyjny, chemiczny – dedykowany do pracy w środowiskach o wysokiej wilgotności, zapyleniu czy wibracjach.
- Aplikacje IIoT (Internet Rzeczy Przemysłowy) – integracja danych procesowych z systemami nadrzędnymi dzięki obsłudze OPC UA, MQTT, REST-API oraz monitorowanie parametrów energetycznych.
Korzyści i funkcjonalności modułu Impact67 PRO 54630
Produkt zapewnia wysoki poziom diagnozy błędów, umożliwiając ciągły monitoring napięcia, prądu oraz temperatury. Funkcje takie jak rozpoznawanie przerwanych kabli czy diagnostyka przez magistralę i LED znacząco usprawniają serwisowanie instalacji. Automatyczna detekcja prędkości transmisji IO-Link oraz wsparcie najnowszych standardów przemysłowych gwarantują długotrwałe i elastyczne użytkowanie.
Podsumowanie – dlaczego wybrać Impact67 PRO 54630?
Impact67 PRO 54630 to moduł o uniwersalnym zastosowaniu, wydajny i odporny na trudne warunki przemysłowe. Nowoczesne złącza, obsługa protokołów sieciowych i IIoT, szereg rozbudowanych funkcji diagnostycznych oraz najwyższy poziom ochrony sprawiają, że produkt ten jest idealnym wyborem do nowoczesnych instalacji automatyki przemysłowej.
