Wejścia/wyjścia cyfrowe
DIO16
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

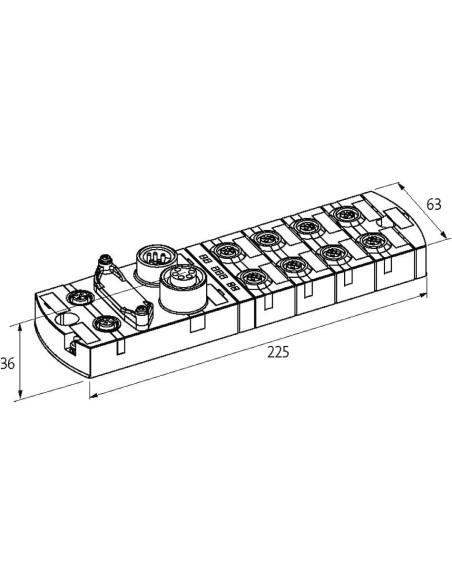

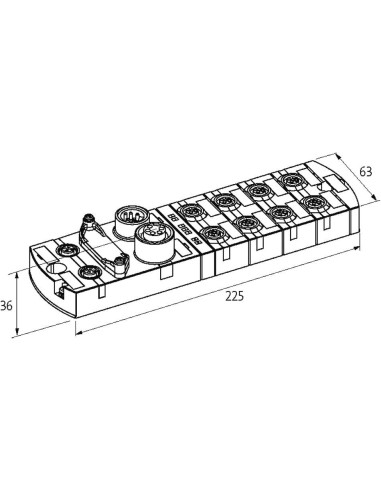

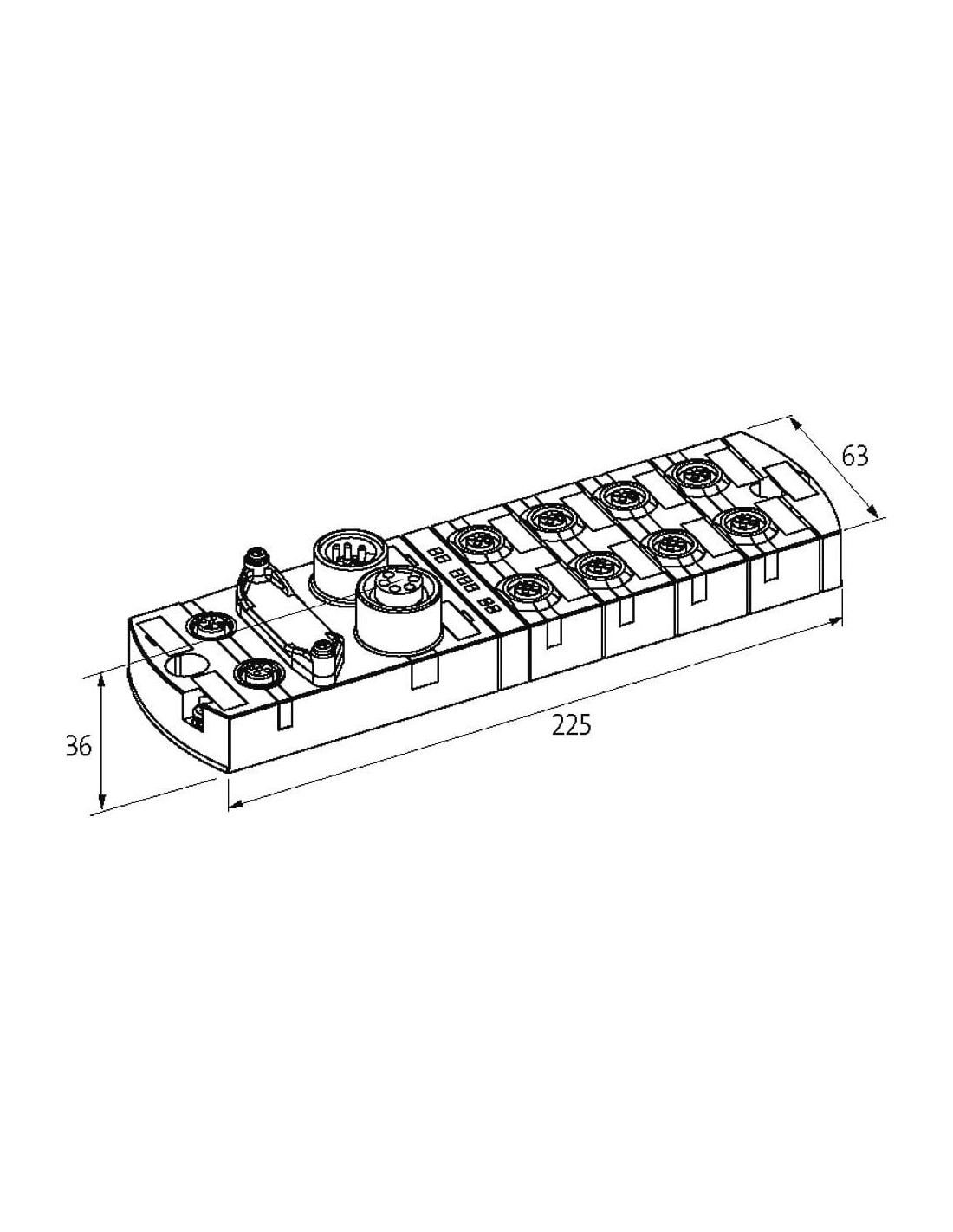

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

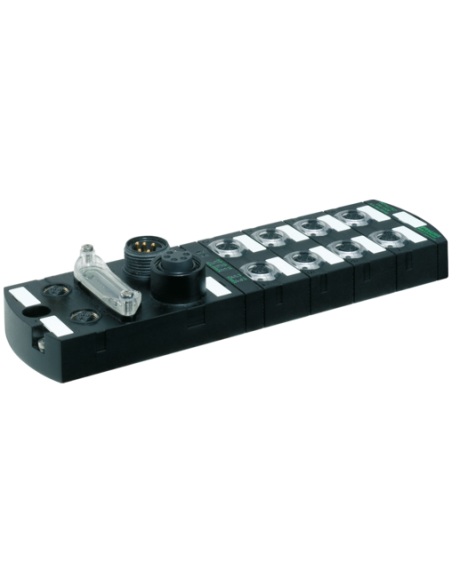

Moduł sieciowy Impact67 E 4P DIO16 55142 – Nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact67 E 4P DIO16 o kodzie produktu 55142 to wydajne i wszechstronne urządzenie stworzone z myślą o integracji cyfrowych wejść/wyjść z nowoczesnymi systemami sterowania opartymi na przemysłowych sieciach Ethernet/IP. Przemysłowa obudowa o wysokiej klasie szczelności oraz szeroki zakres możliwości komunikacyjnych sprawiają, że moduł doskonale sprawdzi się w zaawansowanych instalacjach automatyki i robotyki, zarówno w środowisku przemysłowym, jak i produkcyjnym.
Zastosowania modułu Impact67 E 4P DIO16
Moduł może być wykorzystywany w różnych dziedzinach, gdzie zachodzi potrzeba niezawodnego przesyłania sygnałów cyfrowych oraz integracji ze sterownikami PLC, m.in.:
- Automatyka przemysłowa – do podłączania czujników, wyłączników krańcowych i urządzeń wykonawczych.
- Robotyka – efektywna komunikacja z robotami i rozproszonymi modułami I/O.
- Budowa maszyn – szybka i bezpieczna integracja rozwiązań sieciowych w maszynach oraz liniach produkcyjnych.
- Systemy transportowe i logistyczne – zarządzanie sygnałami wejścia/wyjścia na długich odcinkach tras przenośnikowych.
- Intranet of Things (IIoT) – elastyczna rozbudowa infrastruktury przemysłowej.
Najważniejsze zalety i cechy modułu sieciowego Impact67 E 4P DIO16
- Łatwość integracji: moduł jest kompatybilny montażowo z popularnymi modułami serii MVK, co umożliwia prostą rozbudowę istniejących systemów.
- Wysoka odporność na warunki środowiskowe: całkowicie zalana obudowa zapewnia klasę szczelności IP67, chroniąc urządzenie przed pyłem i wodą.
- Duża liczba portów cyfrowych: 16 wejść/wyjść cyfrowych pozwala na jednoczesną obsługę wielu sygnałów z czujników i urządzeń wykonawczych.
- Bezpieczeństwo i niezawodność: odporność na przeciążenia oraz zwarcia, a także rozbudowane funkcje diagnostyczne gwarantują stabilność pracy oraz szybkie wykrywanie nieprawidłowości poprzez sygnalizację LED lub komunikaty wysyłane przez sieć.
- Zaawansowana komunikacja sieciowa: wsparcie dla Ethernet 10/100 Mbit/s (M12, kodowanie D), obsługa DLR (Device Level Ring) oraz możliwości adresowania przez BOOTP, DHCP czy przełącznik DIP zapewniają elastyczność integracji w różnych topologiach sieciowych oraz szybkie połączenia (QC do 360 ms).
- Uniwersalne złącza przemysłowe: złącza M12 oraz 7/8” gwarantują szybkie i niezawodne połączenia sygnałowe i zasilające.
- Bogate opcje montażowe: mocowanie na dwie śruby pozwala na zastosowanie modułu zarówno w szafach sterowniczych, jak i bezpośrednio na maszynach.
Typowe przykłady wykorzystania modułu Impact67 E 4P DIO16 55142
- Automatyczne linie montażowe: monitoring i sterowanie napędami, zaworami oraz czujnikami położenia.
- Maszyny pakujące: integracja z systemami bezpieczeństwa oraz sygnalizacją stanu urządzenia.
- Systemy zautomatyzowanych magazynów: obsługa sygnałów z czujników wykrywających obecność produktów i urządzeń wykonawczych.
- Integracja z systemami SCADA: przesyłanie informacji diagnostycznych oraz statusów pracy modułu do nadrzędnych systemów monitorowania.
Impact67 E 4P DIO16 55142 to niezawodne rozwiązanie, które znajdzie zastosowanie wszędzie tam, gdzie wymagana jest szybka i bezpieczna integracja sygnałów cyfrowych w wymagającym środowisku przemysłowym.
