Wejścia/wyjścia cyfrowe
DIO14 IOL2
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 4-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
DLR (Device Level Ring)
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Ethernet/IP
| CIP Sync | tak |
| Composite Test Revision | CT14 |
| DLR (Device Level Ring) | tak |
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełącznik DIP |
| Wiele połączeń | tak |
| Obsługuje szybkie połączenie (QC) maks. | 360 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na IO-Link Master |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

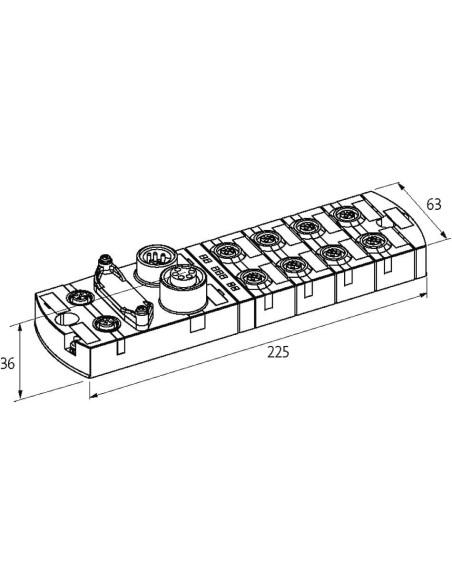

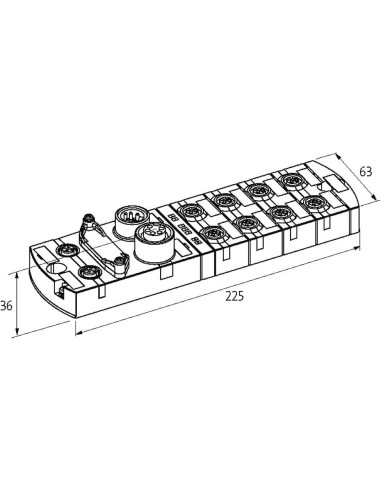

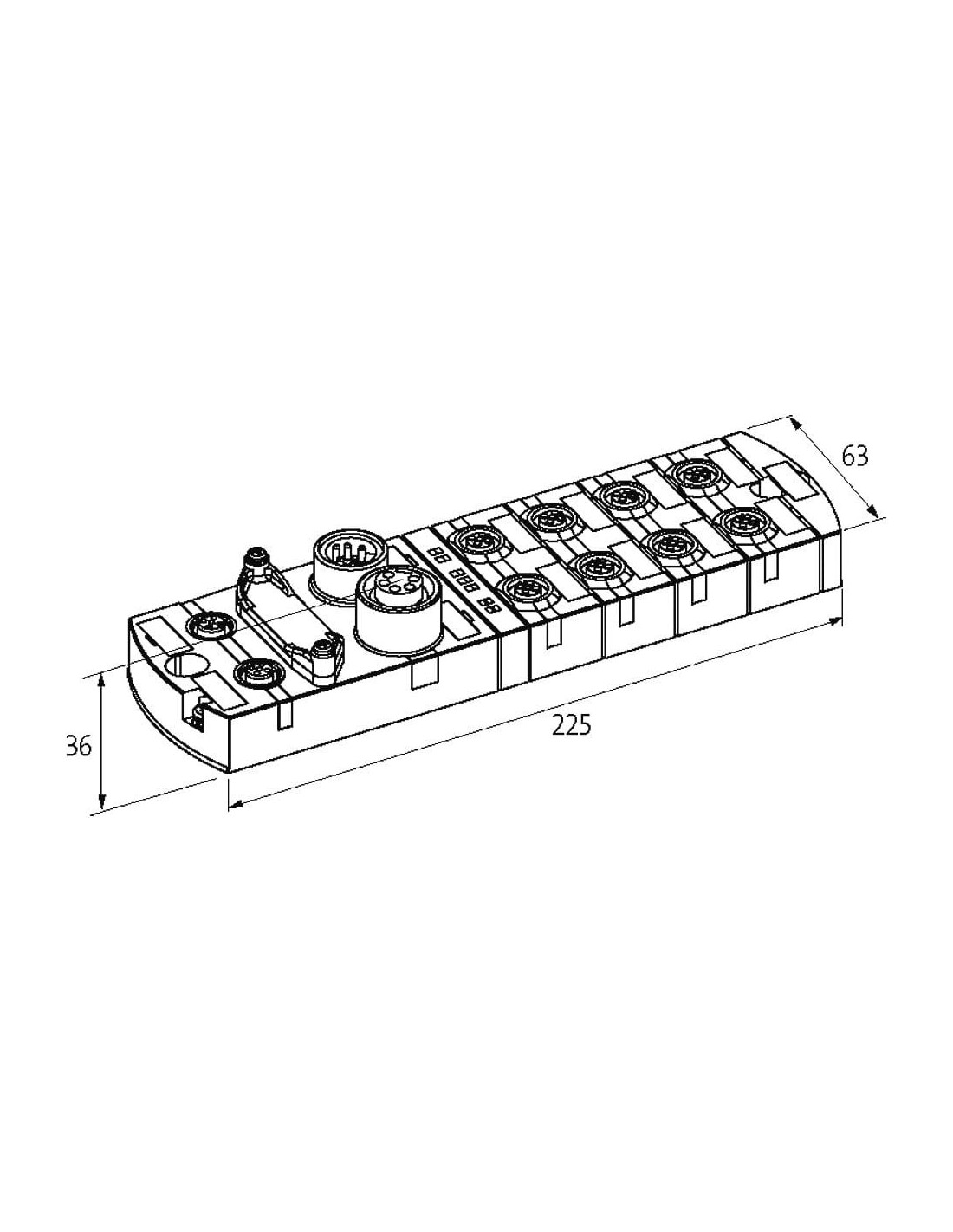

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

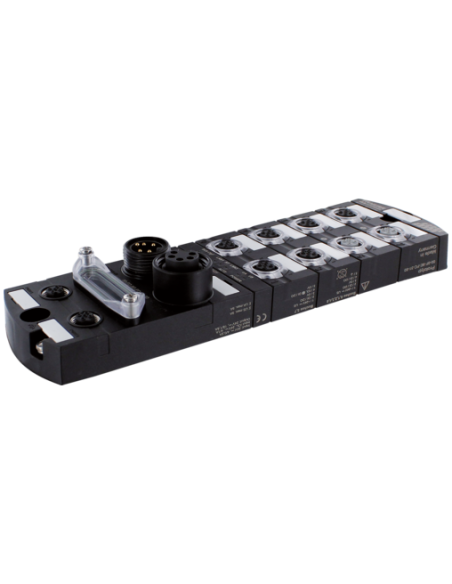

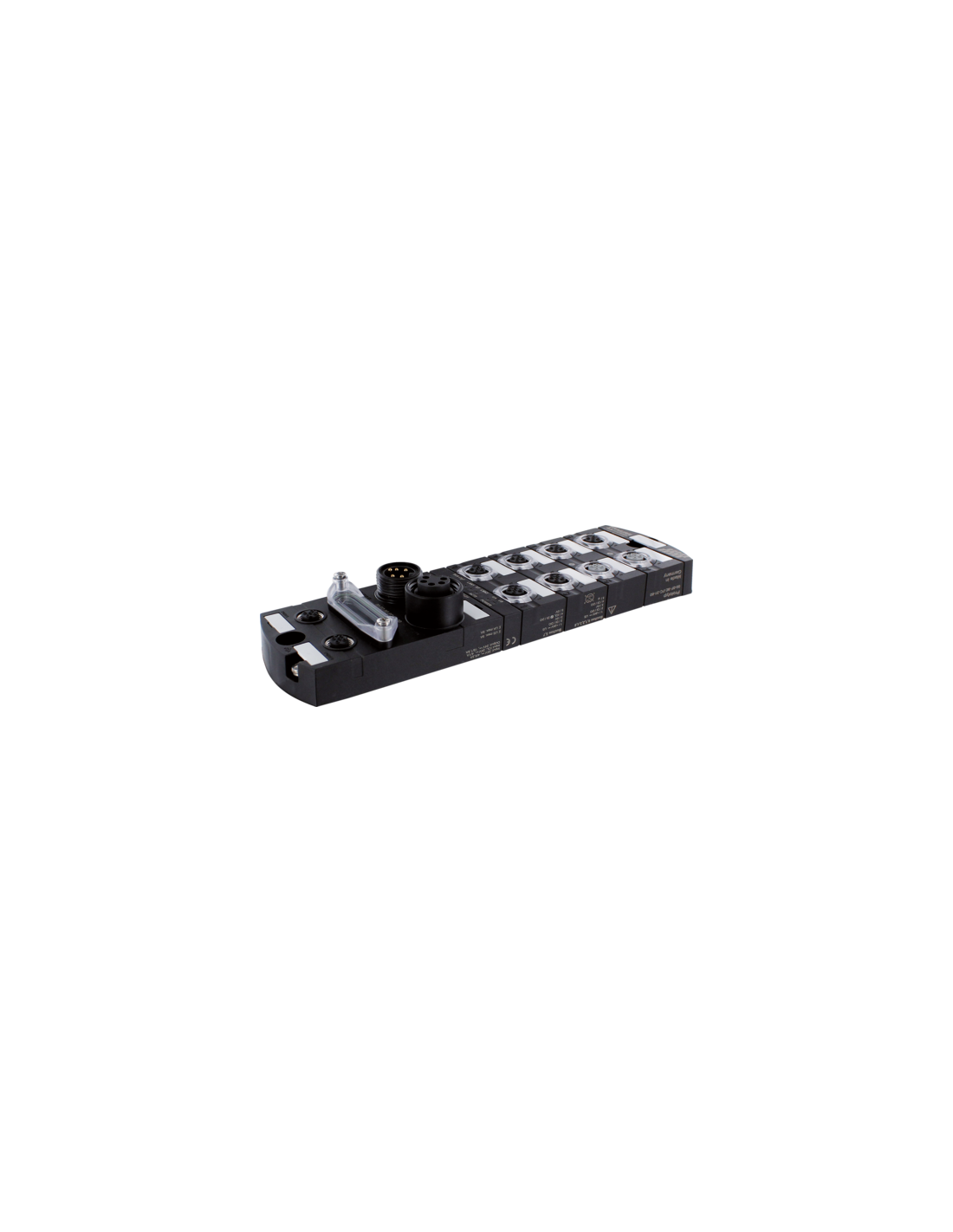

Moduł sieciowy Impact67 E 4P DIO14 DIO2/IOL2 55143 – Zaawansowany moduł I/O Ethernet/IP do automatyki
Moduł sieciowy Impact67 E 4P DIO14 DIO2/IOL2 55143 to nowoczesne rozwiązanie, które umożliwia integrację różnorodnych sygnałów cyfrowych oraz obsługę komunikacji IO-Link w przemysłowych instalacjach automatyki. Urządzenie działa w topologii Ethernet/IP z obsługą Device Level Ring (DLR), co gwarantuje wysoką niezawodność transmisji danych i ciągłość pracy systemu.
Najważniejsze zalety sieciowego modułu I/O Impact67 E 55143
- Wytrzymała, całkowicie zalana obudowa o stopniu ochrony IP67, która zabezpiecza urządzenie przed kurzem, wilgocią oraz uszkodzeniami mechanicznymi.
- 14 cyfrowych wejść/wyjść oraz 2 porty IO-Link Master zgodne z wersją IO-Link V1.1.2 – umożliwiają łatwą rozbudowę i elastyczną integrację różnorodnych czujników i urządzeń wykonawczych.
- Łatwy montaż – urządzenie jest kompatybilne z systemami I/O serii MVK, co pozwala na szybkie wdrożenie w nowych lub istniejących aplikacjach.
- Bardzo szeroki zakres temperatur pracy, od -25°C do +55°C, oraz możliwość przechowywania w temperaturach od -40°C do +85°C.
- Ochrona przed zwarciami i przeciążeniami na każdym kanale, co znacznie zwiększa bezpieczeństwo aplikacji.
- Zaawansowana diagnostyka – sygnalizacja LED, komunikaty na magistrali, wykrywanie przerwań przewodów oraz błędów zasilania.
Typowe zastosowania modułu Impact67 E 4P DIO14 DIO2/IOL2 55143
Moduł sieciowy Ethernet/IP tego typu doskonale sprawdza się w instalacjach automatyki przemysłowej, liniach produkcyjnych, maszynach i systemach transportu. Główne obszary zastosowania obejmują:
- Podłączanie czujników i siłowników w rozproszonych systemach automatyki.
- Integracja urządzeń IO-Link w środowisku przemysłowym.
- Rozszerzenie systemów kontroli i monitoringu produkcji.
- Współpraca z różnymi rozwiązaniami przemysłowych sieci Ethernet/IP.
- Zastosowania wymagające wysokiego stopnia ochrony i odporności na trudne warunki środowiskowe.
Szerokie możliwości komunikacyjne i łatwa integracja
Moduł Impact67 E 55143 obsługuje szybkie połączenia Ethernet 10/100 Mbit/s za pomocą złączy M12 (kodowanie D) oraz 7/8” (4-piny, do 2x 9 A). Dodatkową zaletą jest wsparcie dla BOOTP, DHCP oraz manualnego ustawienia adresu przez DIP-switch. Wbudowane funkcje DLR zapewniają odporność na przerwania komunikacji i ułatwiają budowę pierścieniowych sieci przemysłowych.
Bezpieczeństwo i niezawodność w każdej aplikacji
Całe rozwiązanie wyróżnia się odpornością na warunki środowiskowe, ochroną przed przeciążeniem i zwarciem oraz łatwą diagnostyką usterek dzięki czytelnym wskaźnikom LED i komunikatom cyfrowym przesyłanym do systemów nadzorujących.
Podsumowanie – Moduł sieciowy Impact67 E do nowoczesnych instalacji przemysłowych
Impact67 E 4P DIO14 DIO2/IOL2 55143 to solidny i wszechstronny moduł I/O, który gwarantuje integrację nawet najbardziej wymagających obiektów automatyki przemysłowej. Jest to doskonały wybór do aplikacji, w których priorytetem są niezawodność, bezpieczeństwo, elastyczność rozbudowy oraz zgodność z aktualnymi standardami komunikacyjnymi.
