Wejścia/wyjścia cyfrowe
DIO14 IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

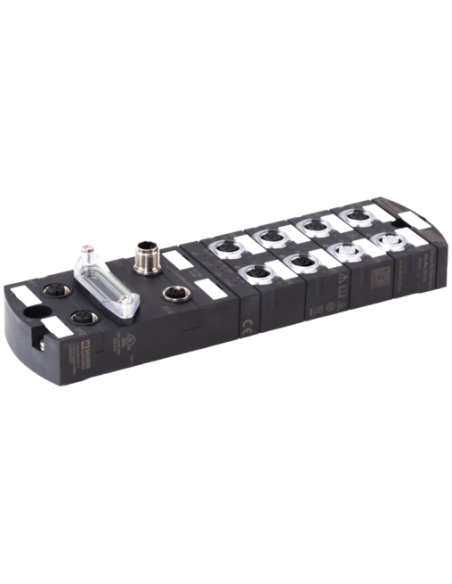

Moduł Impact67 DIO14 + IOL2/DIO2 IRT M12L 5P – wszechstronny moduł IO-Link PROFINET
Moduł Impact67 DIO14 + IOL2/DIO2 IRT M12L 5P (kod produktu: 55171) to zaawansowane rozwiązanie przeznaczone do zastosowań w automatyce przemysłowej, oferujące kompaktową budowę oraz solidną, w pełni zalaną obudowę o stopniu ochrony IP67. Zapewnia niezawodną i elastyczną komunikację z urządzeniami peryferyjnymi w środowiskach przemysłowych, które wymagają szybkiej oraz bezpiecznej transmisji danych.
Zalety i możliwości wykorzystania modułu Impact67
Impact67 DIO14 + IOL2/DIO2 IRT M12L 5P umożliwia łatwą integrację z siecią PROFINET, pozwalając na wieloportową obsługę sygnałów cyfrowych oraz urządzeń IO-Link. Dzięki obsłudze zaawansowanych protokołów przemysłowych i technologii Fast-Start-Up (FSU), moduł sprawdzi się wszędzie tam, gdzie istotny jest szybki rozruch oraz niezawodna wymiana danych.
- Gwarantowane bezpieczeństwo danych nawet w wymagających środowiskach przemysłowych dzięki wysokiemu stopniowi ochrony (IP67).
- Obsługa 14 wejść/wyjść cyfrowych (DIO) oraz 2 portów master IO-Link, co umożliwia współpracę z nowoczesnymi czujnikami i urządzeniami wykonawczymi.
- Wysokie prądy obciążenia oraz odporność na przeciążenie i zwarcie – zapewniają bezpieczeństwo i trwałość pracy.
- Dualne zasilanie US/UA DC 24V oraz dedykowane złącza M12 (kodowanie A, D, L), co gwarantuje prostą konfigurację instalacji.
- Intuicyjna diagnostyka za pomocą LED oraz magistrali – szybkie wykrywanie błędów i precyzyjna lokalizacja usterek.
Typowe zastosowanie Impact67 w aplikacjach przemysłowych
Moduł Impact67 DIO14 + IOL2/DIO2 IRT M12L 5P doskonale sprawdza się w:
- Zautomatyzowanych liniach produkcyjnych – efektywne podłączanie szerokiego wachlarza czujników, siłowników i elementów wykonawczych.
- Maszynach i systemach montażowych – szybka wymiana danych oraz elastyczność konfiguracji wejść/wyjść cyfrowych.
- Interfejsach robotów przemysłowych – wymiana komunikatów w czasie rzeczywistym dzięki IRT (Isochronous Real Time).
- Układach, gdzie wymagane są rozproszone moduły IO blisko procesu, co minimalizuje okablowanie i zwiększa niezawodność.
Kluczowe cechy budowy i montażu
Kompaktowe wymiary (wysokość: 37 mm, szerokość: 63 mm, długość: 225 mm) w połączeniu z możliwością montażu na dwa śruby pozwalają na łatwą zabudowę nawet w ograniczonej przestrzeni. Zastosowanie standardowych złączy M12 o różnych kodowaniach zapewnia uniwersalność i kompatybilność z szeroką gamą akcesoriów przemysłowych.
- Obudowa odporna na uderzenia i chemikalia – pełne zalanie zapewniające ochronę przed wilgocią i zanieczyszczeniami.
- Przystosowanie do pracy w temperaturach od -25°C do 55°C.
- Konstrukcja zgodna z normami EN 61131-2 i EN IEC 60529.
Kompatybilność i elastyczność integracji
Moduł jest w pełni kompatybilny z rozproszonymi modułami IO serii MVK, co pozwala na harmonijną rozbudowę istniejących systemów automatyki. Dzięki elastycznym opcjom adresowania (DCP) oraz obsłudze funkcji Shared Device/Input, ułatwia konfigurację nawet zaawansowanych układów sterowania.
Impact67 DIO14 + IOL2/DIO2 IRT M12L 5P to rozwiązanie dedykowane dla profesjonalistów, którzy oczekują niezawodności, elastyczności i pełnej kontroli nad procesami przemysłowymi. Sprawdza się wszędzie tam, gdzie istotna jest bezpieczna transmisja danych i łatwa integracja z nowoczesnymi systemami automatyki.
