Dostępny
Wejścia/wyjścia cyfrowe
DIO14 IOL2 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 2× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X5 |
| Typ przyłącza 2 | X6, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

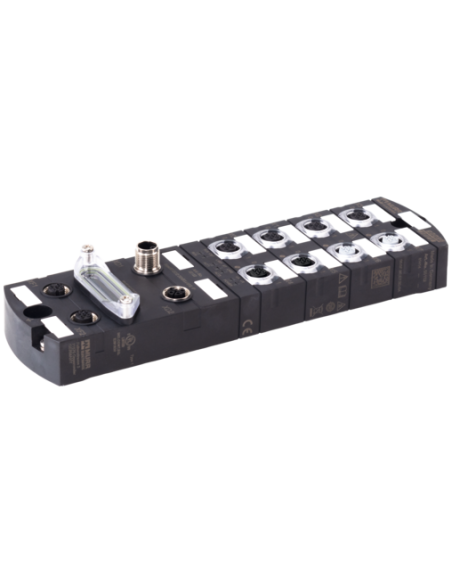

Moduł sieciowy Impact67 DIO14 DIO2/IOL2 IRT M12L 4P 55151 – nowoczesne rozwiązanie dla automatyki przemysłowej
Impact67 DIO14 DIO2/IOL2 IRT M12L 4P (kod produktu: 55151) to zaawansowany moduł sieciowy zaprojektowany z myślą o wymagających aplikacjach w środowiskach przemysłowych. Urządzenie to przeznaczone jest do integracji systemów automatyki, gdzie kluczowe znaczenie ma niezawodność połączeń, szybka komunikacja oraz wysoki stopień ochrony przed czynnikami zewnętrznymi.
Zastosowanie modułu sieciowego Impact67 DIO14 DIO2/IOL2 IRT M12L 4P
Moduł Impact67 to idealny wybór do zakładów produkcyjnych, systemów maszynowych oraz linii technologicznych, gdzie wymagane są szybkie, pewne i odporne połączenia sygnałowe oraz zasilające. Dzięki swojej mechanicznej wytrzymałości i odporności na trudne warunki środowiskowe, znajduje zastosowanie w:
- Automatyce przemysłowej, szczególnie w instalacjach wymagających sieci PROFINET oraz obsługi IO-Link
- Systemach zrobotyzowanych, gdzie istotna jest wielopunktowa komunikacja urządzeń
- Liniach montażowych i systemach pakujących
- Strefach przemysłu spożywczego oraz automotive, gdzie wymagana jest podwyższona wytrzymałość na czynniki zewnętrzne
Funkcjonalność i główne zalety Impact67 DIO14 DIO2/IOL2 IRT M12L 4P
Moduł oferuje wielostronną funkcjonalność oraz wysoką elastyczność w konfiguracji instalacji:
- Obsługa 14 cyfrowych wejść/wyjść oraz 2 portów IO-Link Master – zapewnia wszechstronną komunikację z czujnikami i elementami wykonawczymi
- Kompatybilność z PROFINET (IRT) – umożliwia szybką komunikację w sieciach przemysłowych z obsługą funkcji Time-Sensitive Networking
- Stopień ochrony IP67 – gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych, przy wysokiej wilgotności, zapyleniu oraz obecności wody
- Solidna, zalana obudowa – chroni przed drganiami, kurzem i wilgocią
- Zasilanie i komunikacja przez złącza M12 (kodowanie D, A, L) – wspiera łatwą i szybką instalację oraz trwałe połączenia elektryczne
- Wyraźne oznaczenia LED – umożliwiają szybką diagnostykę statusu kanałów i połączeń
- Liczne opcje zabezpieczeń – odporność na zwarcia i przeciążenia, diagnostyka przewodów oraz stanów zasilania
Typowe korzyści z zastosowania Impact67 DIO14 DIO2/IOL2 IRT M12L 4P (55151)
Montując Impact67 DIO14 DIO2/IOL2 IRT M12L 4P, można osiągnąć:
- Redukcję kosztów okablowania – dzięki scentralizowanemu podłączeniu przewodów
- Skrócenie czasu instalacji i serwisowania – modułowa budowa i łatwa diagnostyka
- Większą elastyczność systemu – możliwość integracji różnych sensorów, siłowników i urządzeń IO-Link
- Wysoki poziom bezpieczeństwa – dzięki odporności na niekorzystne warunki środowiskowe i przeciążenia
Budowa i kompatybilność mechaniczna
Impact67 DIO14 DIO2/IOL2 IRT M12L 4P został zaprojektowany w standardzie MVK, co umożliwia jego montaż w istniejących rozwiązaniach oraz integrację z innymi modułami I/O bez konieczności ingerencji w konstrukcję maszyny.
Dlaczego warto wybrać Impact67 DIO14 DIO2/IOL2 IRT M12L 4P?
Impact67 DIO14 DIO2/IOL2 IRT M12L 4P to niezawodne i nowoczesne rozwiązanie dla branży automatyki przemysłowej. Wysokie parametry techniczne, szeroki wachlarz obsługiwanych protokołów oraz wytrzymałość na trudne warunki środowiskowe czynią go jednym z najbardziej wszechstronnych modułów sieciowych dostępnych na rynku.
