Dostępny
Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-03 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-03 |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

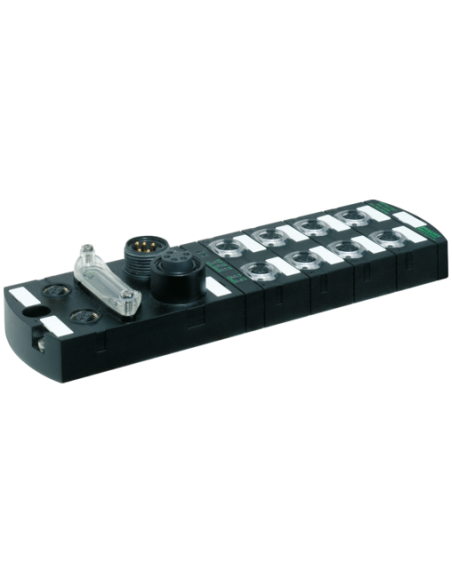

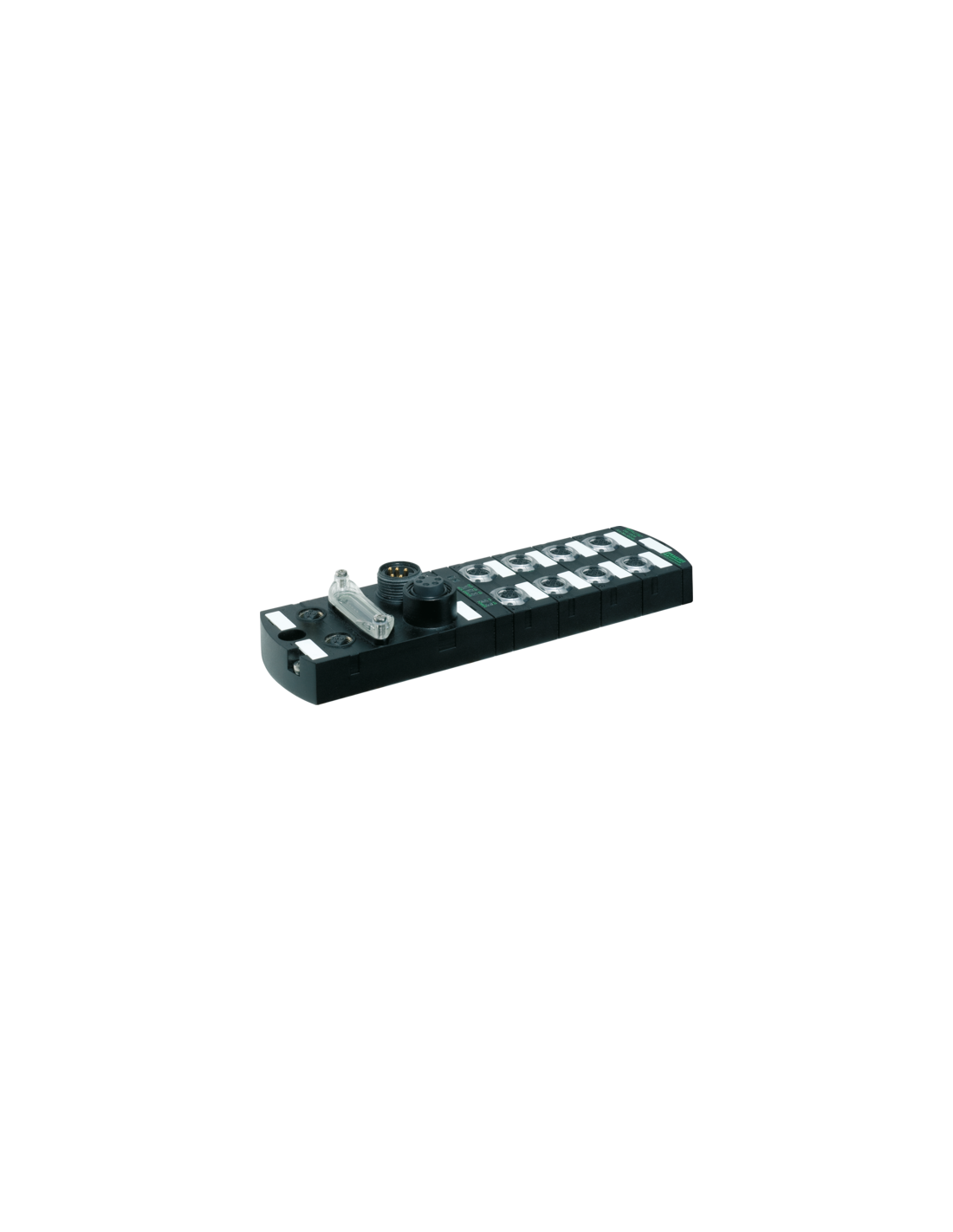

Moduł sieciowy Impact67 Ethernet/IP – DI8 DO8 – Kod 55086
Moduł sieciowy Impact67 Ethernet/IP to zaawansowane urządzenie przeznaczone do integracji w systemach automatyki przemysłowej. Oferuje obsługę cyfrowych wejść oraz wyjść (8 wejść i 8 wyjść), co umożliwia wygodne podłączanie różnorodnych czujników i urządzeń wykonawczych przy zastosowaniu komunikacji EtherNet/IP. Solidna konstrukcja oraz wysoki stopień ochrony IP67 pozwalają na stosowanie modułu w najbardziej wymagających warunkach przemysłowych.
Zastosowania modułu sieciowego Impact67 Ethernet/IP
Urządzenie doskonale sprawdza się w rozbudowanych instalacjach przemysłowych, takich jak:
- Systemy zautomatyzowanej produkcji
- Linie montażowe
- Przemysł samochodowy
- Transport i logistyka
- Maszyny pakujące oraz robotyka
Dzięki obsłudze protokołu EtherNet/IP, moduł łatwo integruje się z nowoczesnymi sieciami przemysłowymi, umożliwiając szybką i niezawodną komunikację pomiędzy urządzeniami sterującymi a elementami wykonawczymi.
Budowa i trwałość – Moduł I/O dla wymagających aplikacji
Obudowa modułu Impact67 została całkowicie zalana, co zapewnia nie tylko szczelność na poziomie IP67, ale także znakomitą odporność na wstrząsy, kurz oraz wilgoć. Urządzenie przystosowane jest do montażu w środowiskach narażonych na trudne warunki atmosferyczne, wibracje oraz intensywną eksploatację.

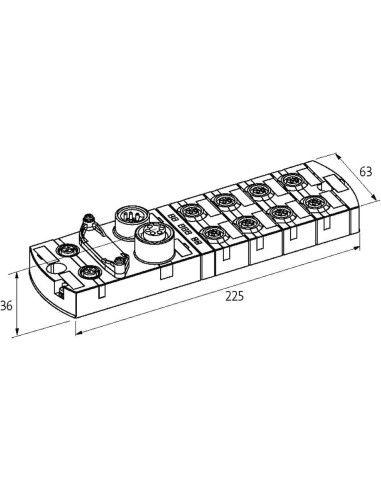

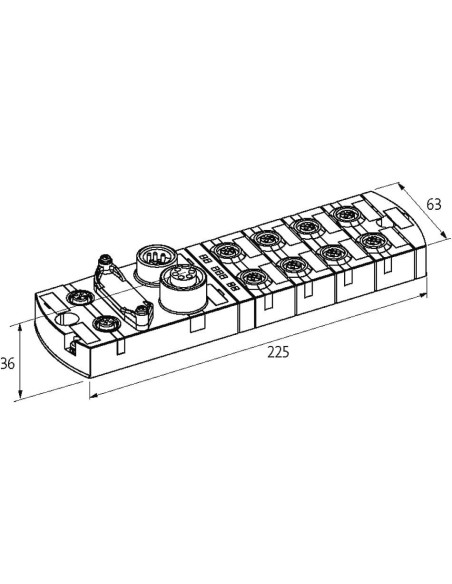

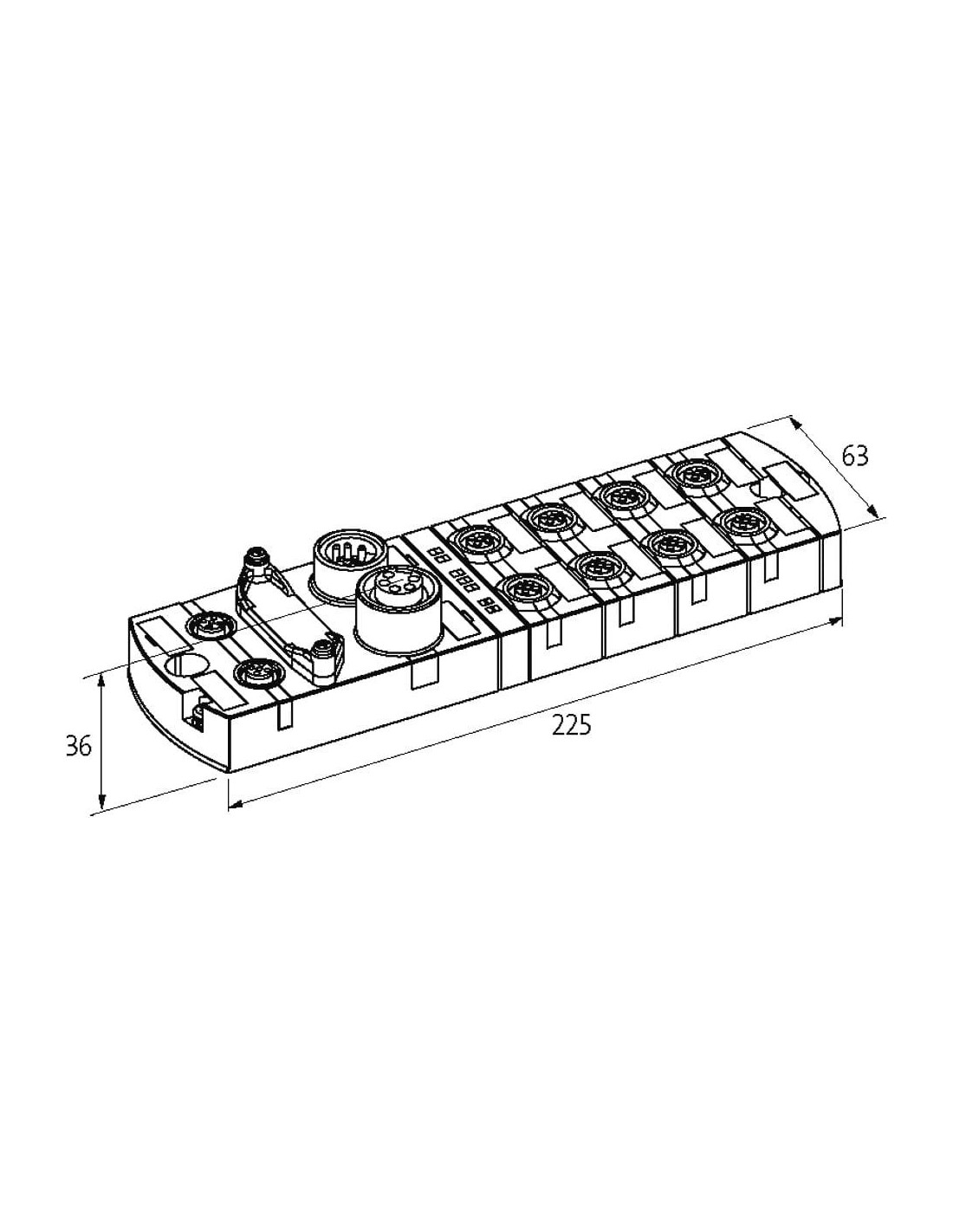

Dzięki kompaktowym wymiarom (225 × 63 × 36 mm), moduł można bez trudu zamontować nawet tam, gdzie przestrzeń instalacyjna jest ograniczona. Przewidziano prosty montaż przy użyciu dwóch otworów mocujących.
Najważniejsze cechy modułu Impact67 Ethernet/IP
- 8 wejść cyfrowych (PNP, odporność na zwarcia i przeciążenia)
- 8 wyjść cyfrowych (do 2 A na pin, odporność na zwarcia i przeciążenia)
- Zasilanie 24 V DC, wydzielone linie dla wejść (US) i wyjść (UA)
- Komunikacja Ethernet 10/100 Mbit/s (złącza M12, kodowanie D)
- Przyłącza M12 oraz 7/8”: wygodny i szybki montaż przewodów sygnałowych oraz zasilających
- Wysoki stopień ochrony IP67 – do zastosowań zewnętrznych i w trudnych warunkach przemysłowych
- Pełna kompatybilność montażowa z modułami serii MVK
Możliwości i zalety zastosowania
Moduł sieciowy Impact67 Ethernet/IP znacznie upraszcza proces modernizacji oraz rozbudowy istniejących linii produkcyjnych. Zapewnia elastyczność konfiguracji, wsparcie dla dynamicznego adresowania (BOOTP, DHCP, przełączniki obrotowe), a także zaawansowaną diagnostykę – zarówno kanałową, jak i modułową, przez magistralę oraz LED.
Zabezpieczenia przed zwarciem i przeciążeniami wpływają na wysoką niezawodność całego systemu. Zastosowanie tego modułu I/O pozwala na szybkie wykrywanie usterek i ogranicza przestoje w produkcji.
Typowe zastosowania modułów I/O Impact67
- Podłączanie maszyn i urządzeń do rozproszonych systemów sterowania
- Obsługa czujników, siłowników, zaworów oraz innych komponentów automatyki
- Zastosowanie w wymagających aplikacjach, gdzie kluczowa jest odporność na czynniki środowiskowe
- Wsparcie dla elastycznych instalacji dzięki różnym wariantom podłączenia przewodów
Wybór modułu Impact67 Ethernet/IP to gwarancja wysokiej dostępności, niezawodnej transmisji danych i łatwej integracji z zaawansowanymi systemami przemysłowymi.
