Wejścia/wyjścia cyfrowe
DIO12 IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
| Prąd sumaryczny wyjścia maks. | 9 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

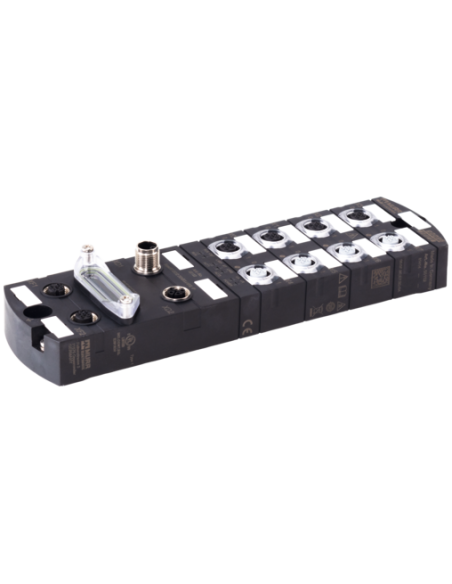

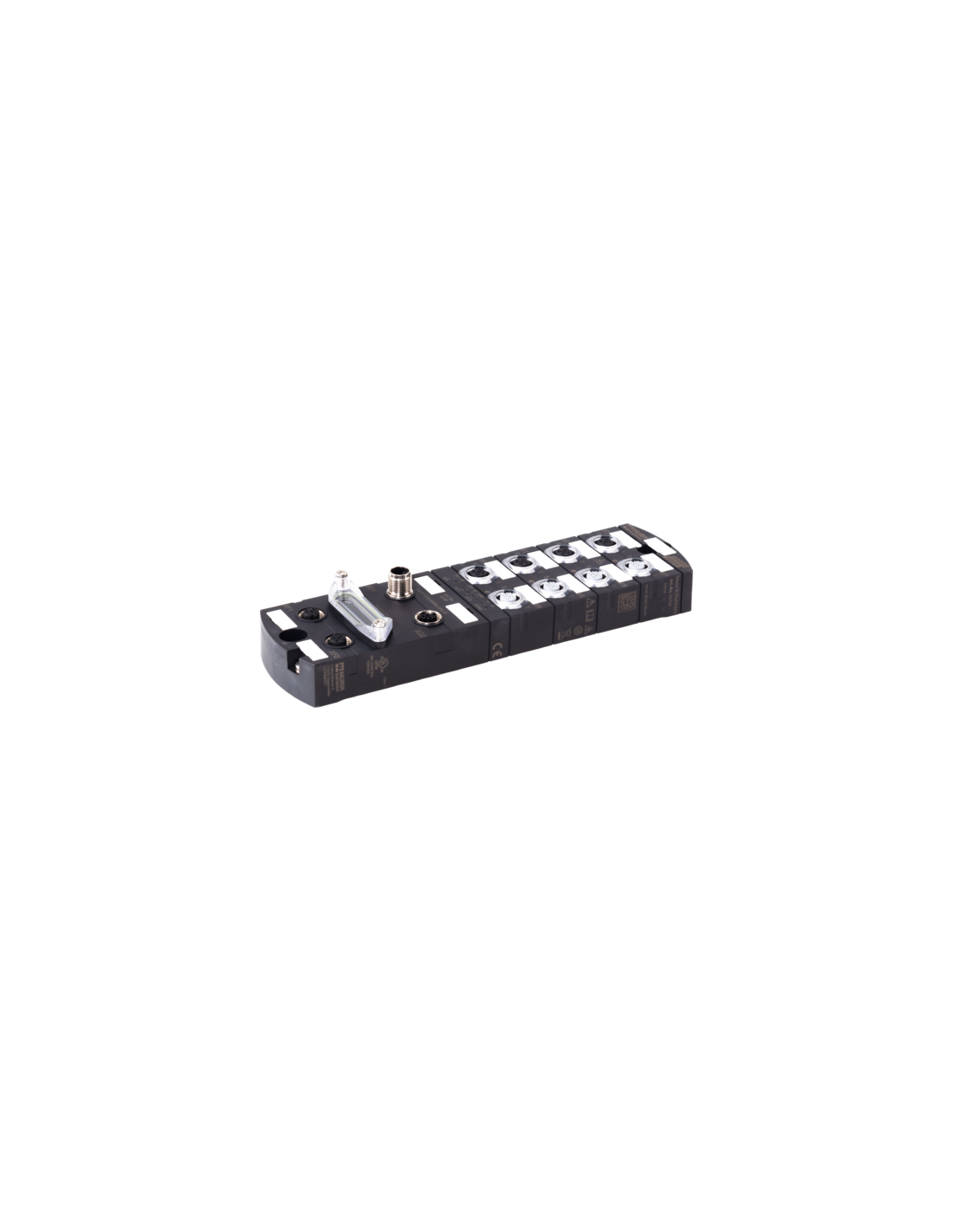

Moduł I/O Impact67 DIO12 + IOL4/DIO4 IRT M12L 5P 55172 – nowoczesna komunikacja przemysłowa
Moduł Impact67 DIO12 + IOL4/DIO4 IRT M12L 5P (Kod produktu: 55172) to zaawansowane rozwiązanie dedykowane wymagającym aplikacjom automatyki przemysłowej. Przeznaczony do pracy w rozproszonych systemach sterowania, umożliwia niezawodne podłączanie oraz obsługę różnorodnych urządzeń cyfrowych i IO-Link, zapewniając wysoką jakość komunikacji z nadrzędnym sterownikiem poprzez protokół PROFINET z obsługą IRT (Isochronous Real-Time).
Zalety i zastosowania modułu Impact67 DIO12 + IOL4/DIO4
Solidna, zalana obudowa o stopniu ochrony IP67 gwarantuje trwałość oraz odporność na trudne warunki środowiskowe, takie jak wilgoć, zapylenie czy skrajne temperatury pracy. Moduł znajduje zastosowanie w zakładach przemysłowych, na liniach produkcyjnych, w systemach robotyki i automatyzacji, a także w środowiskach, w których wymagane jest niezawodne połączenie czujników, siłowników oraz urządzeń wykonawczych.
- Wysoka elastyczność konfiguracji wejść/wyjść – 12 uniwersalnych portów cyfrowych DIO oraz 4 porty IO-Link lub DIO4 umożliwiają wszechstronne dostosowanie do indywidualnych potrzeb aplikacji.
- Obsługa IO-Link w wersji Master V1.1.2 pozwala na integrację inteligentnych czujników i urządzeń wykonawczych, znacząco zwiększając możliwości diagnostyczne i serwisowe systemu.
- Zaawansowana diagnostyka poprzez wskazania LED na module i kanale oraz komunikaty diagnostyczne przesyłane przez magistralę PROFINET wspomagają utrzymanie ruchu i szybkie lokalizowanie usterek.
- Zasilanie M12 Power z kodowaniem L zapewnia stabilną transmisję oraz dużą wydajność prądową (do 16 A na sekcji zasilania), co umożliwia bezproblemową obsługę nawet rozbudowanych systemów I/O.
- Funkcjonalność Fast-Start-Up (FSU) umożliwia szybkie uruchamianie urządzeń, co jest istotne w aplikacjach wymagających minimalizacji przestojów.
- Kompatybilność montażowa z modułami serii MVK ułatwia modernizację lub rozbudowę istniejących instalacji.
Możliwości wykorzystania w nowoczesnych instalacjach przemysłowych
Moduł Impact67 55172 z powodzeniem sprawdza się w systemach:
- Automatyka maszyn produkcyjnych – integracja lokalnych czujników, przełączników oraz siłowników z centralnym sterownikiem.
- Robotyka przemysłowa – automatyczna identyfikacja i diagnostyka dzięki obsłudze IO-Link.
- Przemysł samochodowy i montażowy – szybkie i odporne na zakłócenia połączenia komunikacyjne Profinet oraz zwiększone bezpieczeństwo pracy.
- Systemy transportu, sortowania i magazynowania – błyskawiczna transmisja danych oraz ciągła kontrola stanu urządzeń końcowych.
Kluczowe funkcje i atuty rozwiązania Impact67 DIO12 + IOL4/DIO4 IRT
Podstawowe funkcje i cechy modułu obejmują:
- Protokoły przemysłowe: pełna zgodność z PROFINET V2.3, IRT i Netload Class III.
- Szeroki zakres temperatur pracy: od -25°C do 55°C.
- Wysoka wytrzymałość mechaniczna: trwała obudowa, odporność na przeciążenia oraz zwarcia.
- Łatwy montaż: 2-otworowe mocowanie śrubowe, szybkie podłączanie przez standaryzowane złącza M12.
- Oszczędność miejsca: kompaktowe rozmiary (wysokość 37 mm, szerokość 63 mm, długość 225 mm).
- Wskazania i diagnostyka LED: ułatwiające szybkie zlokalizowanie usterek lub stanu pracy na poziomie portu lub całego modułu.
Podsumowując, Impact67 DIO12 + IOL4/DIO4 IRT M12L 5P 55172 to nowoczesne i wszechstronne rozwiązanie dla inżynierii przemysłowej, gwarantujące połączenie wysokiej wydajności, niezawodności oraz prostoty wdrożenia w najbardziej wymagających środowiskach automatyki.
