Wyjścia cyfrowe
DO16 - 0.5 A
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | PE |
| PIN 2 | n.c. |
| PIN 3 | CAN_PE |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

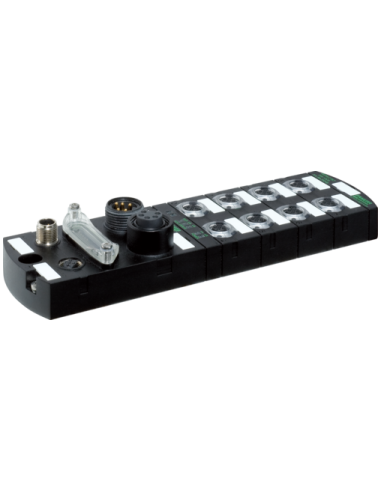

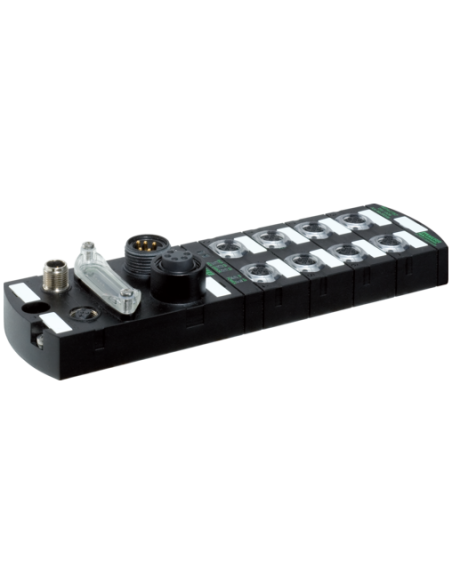

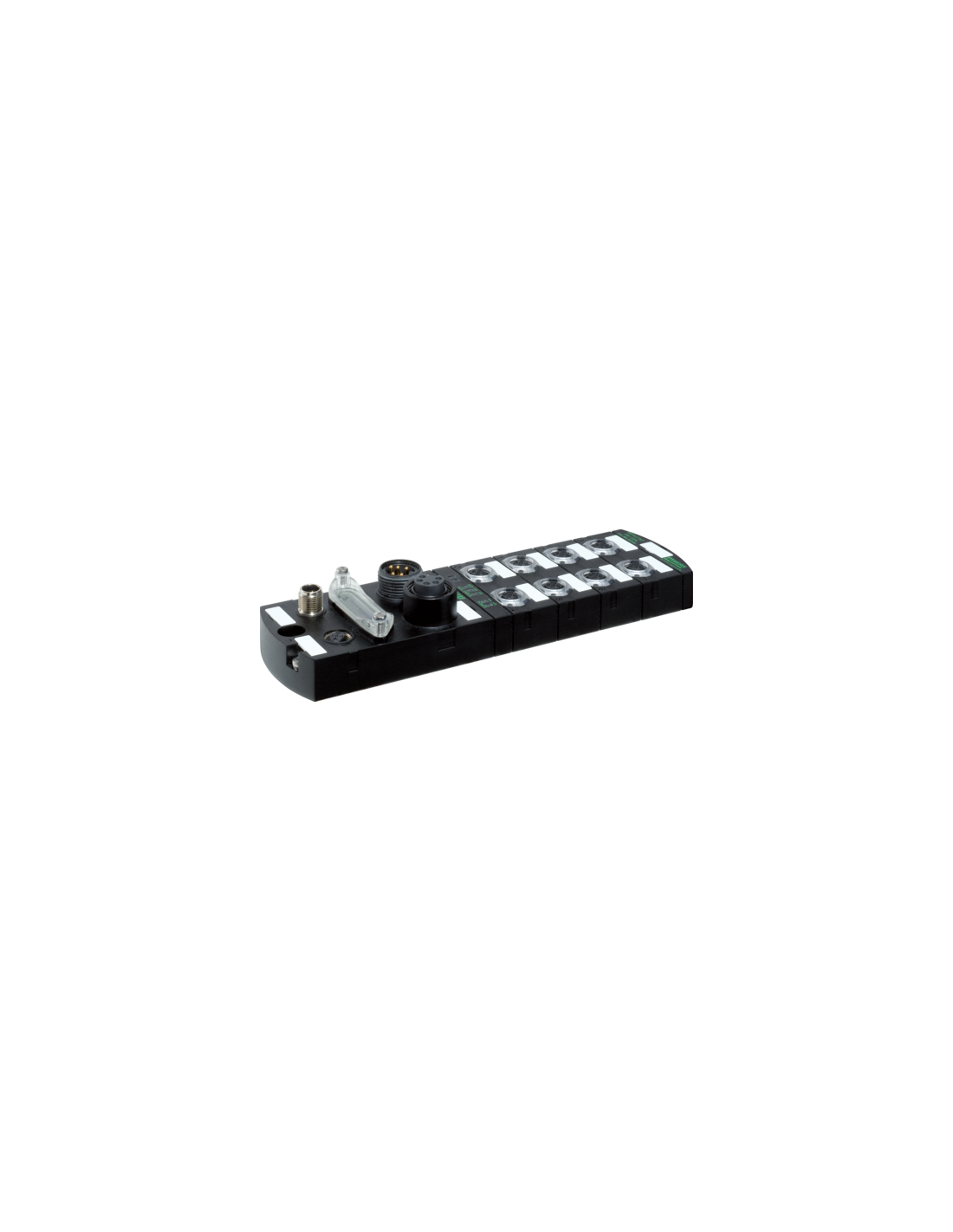

Moduł udarowy 67-C CANopen DO16 55078 – moduł wyjść cyfrowych do zastosowań przemysłowych
Moduł udarowy 67-C CANopen DO16 55078 to specjalistyczne rozwiązanie przeznaczone do bezpośredniej pracy w trudnych warunkach przemysłowych. Umożliwia obsługę 16 wyjść cyfrowych o obciążalności do 0,5 A na kanał, zapewniając niezawodną komunikację w protokole CANopen z prędkością do 1 Mbit/s.
Wytrzymała i kompaktowa obudowa IP67
Moduł posiada obudowę o stopniu ochrony IP67, która jest całkowicie zalana, co sprawia, że urządzenie jest w pełni odporne na kurz, wilgoć oraz przypadkowe zalania. Kompaktowe wymiary (225 x 63 x 39 mm) pozwalają na zastosowanie go nawet w ograniczonych przestrzeniach montażowych.
Szerokie możliwości podłączenia i elastyczność instalacji
Złącza standardu M12 oraz 7/8" umożliwiają łatwe, pewne i szybkie podłączenie zarówno przewodów zasilających, jak i przewodów sygnałowych oraz komunikacyjnych. Kompatybilność montażowa z modułami serii MVK pozwala na integrację urządzenia w istniejących systemach automatyki.
- Szybkie połączenie z magistralą CANopen – 5-pinowe złącza M12, kodowanie A
- Dwustronne zasilanie – wejście i wyjście zasilania na złączach 7/8", maksymalnie 2× 9 A
- Prosty montaż dzięki dwóm otworom śrubowym
Bezpieczeństwo i diagnostyka
Diagnostyka za pomocą magistrali i diod LED ułatwia szybkie wykrywanie błędów zasilania, zwarć czy podnapięcia. Moduł jest ponadto wyposażony w zabezpieczenia przeciążeniowe oraz odporność na zwarcia, co podnosi bezpieczeństwo pracy urządzeń końcowych.
- Indywidualna sygnalizacja LED dla kanałów i całego modułu
- Pełna diagnostyka przez interfejs CANopen oraz lokalnie
- Adresowanie realizowane wygodnymi przełącznikami obrotowymi
Typowe zastosowania modułu CANopen DO16
Moduł znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpośrednia i niezawodna obsługa dużej liczby wyjść cyfrowych w trudnych warunkach środowiskowych. Idealnie sprawdza się w:
- Systemach automatyzacji przemysłowej
- Zrobotyzowanych liniach produkcyjnych
- Maszynach specjalnych i pakujących
- Transportowych systemach intralogistycznych
- Instalacjach rozproszonych
Warunki pracy i trwałość rozwiązania
Moduł zaprojektowany jest do pracy w szerokim zakresie temperatur (-25 °C do +70 °C) oraz do eksploatacji na zewnątrz i wewnątrz hal przemysłowych. Konstrukcja z trwałych materiałów, szczelność obudowy oraz odporność na przeciążenia i zwarcia zapewniają długą i bezproblemową pracę nawet w wymagających aplikacjach.
Moduł udarowy 67-C CANopen DO16 55078 to niezawodne, uniwersalne i łatwe w integracji rozwiązanie dla nowoczesnych systemów automatyki wykorzystujących magistralę CANopen.
