Dostępny
Wejścia/wyjścia cyfrowe
DI8 DO8 - 2 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przełączniki obrotowe, automatyczne |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | 4-7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-03 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI 04-07 |
| PIN 3 | 0 V |
| PIN 4 | DI 00-03 |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

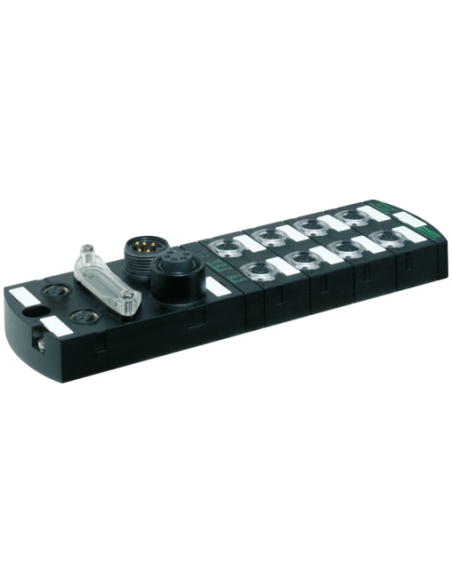

Moduł sieciowy Impact67-EC DI8 DO8 55082 – Nowoczesne rozwiązanie do automatyki przemysłowej
Moduł sieciowy Impact67-EC DI8 DO8 (kod produktu: 55082) to zaawansowane urządzenie przeznaczone do zastosowań w zautomatyzowanych instalacjach przemysłowych, gdzie kluczowe znaczenie mają trwałość, niezawodność i szybka komunikacja. Dzięki kompatybilności z magistralą Ethernet 10/100 Mbit/s oraz solidnej konstrukcji, moduł Impact67 znajduje zastosowanie w środowiskach wymagających wysokiego poziomu ochrony, także w trudnych warunkach eksploatacji.
Najważniejsze zalety modułu Impact67-EC DI8 DO8 55082
- Wysoka odporność na pył, wilgoć oraz uszkodzenia mechaniczne – klasa ochrony IP67 umożliwia pracę w wymagających środowiskach przemysłowych.

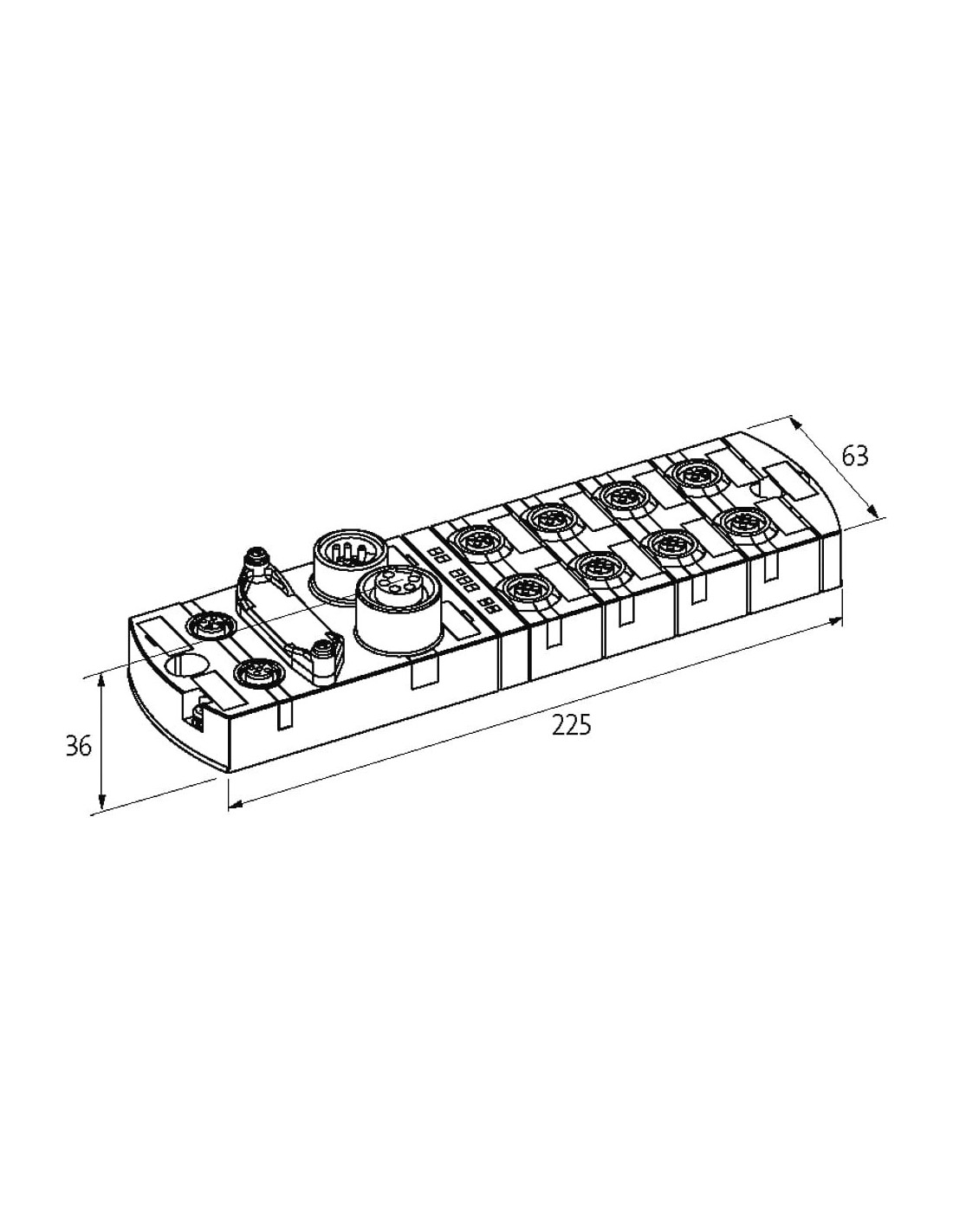

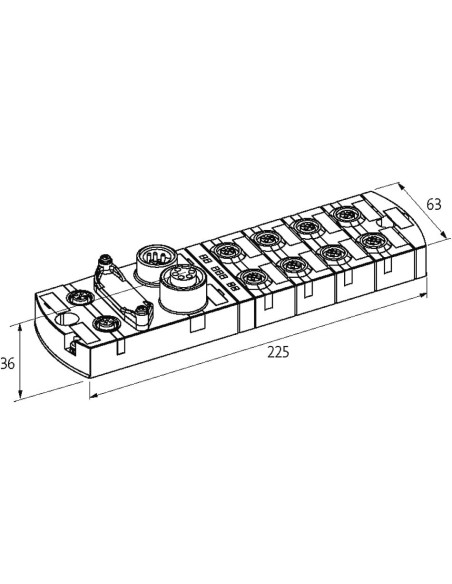

- Kompaktowe wymiary – obudowa o wymiarach 225 x 63 x 36 mm pozwala na łatwą integrację w szafach sterowniczych oraz systemach automatyki.
- Możliwość podłączenia ośmiu wejść cyfrowych (DI) i ośmiu wyjść cyfrowych (DO), co zapewnia dużą elastyczność w konfiguracji instalacji.
- Pełna kompatybilność montażowa z popularnymi modułami serii MVK.
- Zalewana obudowa gwarantuje odporność na wstrząsy i wilgoć, zwiększając bezpieczeństwo pracy.
- Niezawodna komunikacja Ethernet z wykorzystaniem złączy M12 (kodowanie D) pozwala na szybki przesył danych i łatwe włączenie do istniejących sieci przemysłowych.
Wszechstronne zastosowanie w przemyśle
Impact67-EC DI8 DO8 55082 jest często wykorzystywany w branżach takich jak:
- automatyka maszyn i linii produkcyjnych,
- robotyka przemysłowa,
- transport i logistyka,
- systemy pakowania i paletyzacji,
- monitorowanie oraz sterowanie procesami w przemyśle spożywczym, chemicznym i motoryzacyjnym.
Urządzenie sprawdzi się wszędzie tam, gdzie liczy się łatwość integracji i bezproblemowa praca w trudnych warunkach środowiskowych.
Możliwości połączeniowe i diagnostyka
Moduł Impact67-EC został wyposażony w szereg specjalistycznych złączy (M12, 7/8”, kodowanie A/D), umożliwiających szybki i bezpieczny montaż oraz niezawodne przesyłanie sygnałów i zasilania. Diody LED oraz rozbudowana diagnostyka (także przez magistralę) pozwalają na łatwe monitorowanie statusu pracy urządzenia oraz szybkie reagowanie na wszelkie nieprawidłowości, takie jak spadki napięcia.
Uniwersalność i bezpieczeństwo użytkowania
Dzięki odporności na przeciążenia i zwarcia oraz hermetycznej konstrukcji, moduł gwarantuje bezpieczną i długotrwałą pracę instalacji. Może być wykorzystywany zarówno do obsługi sygnałów z czujników PNP (3-przewodowe), jak i do sterowania elementami wykonawczymi, takimi jak siłowniki i zawory elektromagnetyczne.
Impact67-EC DI8 DO8 55082 to solidny wybór do automatyzacji procesów przemysłowych, umożliwiający budowę wydajnych i niezawodnych systemów sterowania maszynami i urządzeniami.
