Wyjścia cyfrowe
DO16 - 0.5 A
PROFIBUS 12 Mbit/s; M12, kodowanie B
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 5 V 2 |
| PIN 2 | A GN |
| PIN 3 | 0 V 2 |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | A GN |
| PIN 3 | n.c. |
| PIN 4 | B RD |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

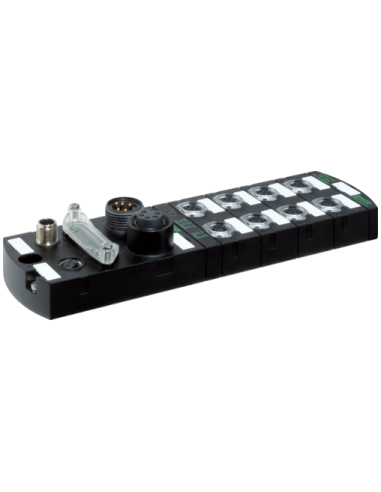

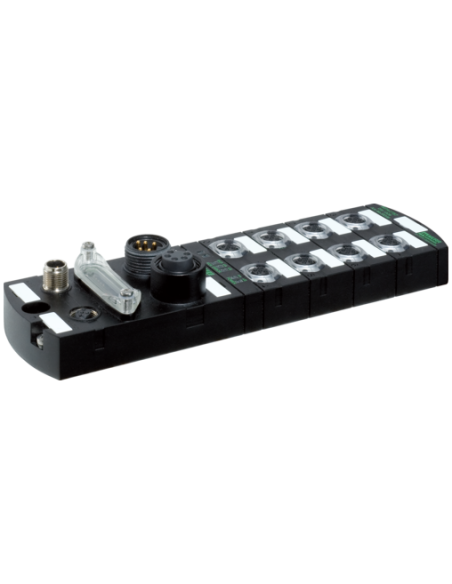

Moduł sieciowy IMPACT67 I/O Profibus 16DO 55348 – Wytrzymałe rozwiązanie do automatyki przemysłowej
Moduł IMPACT67 I/O Profibus 16DO 55348 to zaawansowany moduł wyjść cyfrowych, przeznaczony do profesjonalnych zastosowań w środowiskach przemysłowych. Urządzenie zostało zaprojektowane z myślą o wymagających aplikacjach, w których kluczowe znaczenie ma niezawodność, odporność na warunki zewnętrzne oraz szybka i stabilna komunikacja PROFIBUS.
Wytrzymała konstrukcja i pełna ochrona IP67
Obudowa modułu IMPACT67 wykonana jest z wysokiej jakości materiałów i całkowicie zalana, co zapewnia hermetyczność oraz podwyższony stopień ochrony przed wodą, pyłem i innymi zanieczyszczeniami (zgodnie z normą IP67). Dzięki temu urządzenie może działać bezproblemowo, nawet w szczególnie trudnych warunkach przemysłowych.
Wydajne i niezawodne wyjścia cyfrowe
16 wyjść cyfrowych (DO) o maksymalnym prądzie 0,5 A na wyjście sprawdzą się w wszelkich zastosowaniach wymagających precyzyjnej i szybkiej obsługi urządzeń wykonawczych – od siłowników, przez zawory, aż po lampki sygnalizacyjne i inne elementy automatyki.
- Odporność na przeciążenia i zwarcia gwarantuje bezpieczeństwo pracy oraz długą żywotność komponentów.
- Maksymalny prąd sumaryczny UA i US wynosi 9 A, co pozwala na elastyczne zasilanie szerokiej gamy odbiorników.
Łatwa integracja z systemami PROFIBUS
Dzięki obsłudze komunikacji PROFIBUS do 12 Mbit/s oraz standardowym złączom M12 (kodowanie B) i złączom zasilania 7/8” (5-pin), moduł może być bezpośrednio wykorzystywany w istniejących oraz nowych instalacjach przemysłowych. Możliwość adresowania za pomocą przełączników obrotowych (adresy od 3 do 99) dodatkowo ułatwia wdrożenie w większych systemach z wieloma węzłami magistrali.
Przemyślana diagnostyka i wygodna eksploatacja
Moduł wyposażono w zaawansowane funkcje diagnostyczne, takie jak sygnalizacja podnapięcia, wykrywanie braku napięcia oraz szczegółowa diagnostyka na poziomie zarówno całego modułu, jak i poszczególnych kanałów. Informacje o stanie są przekazywane zarówno na magistralę, jak i za pośrednictwem diod LED, co umożliwia szybką reakcję na ewentualne nieprawidłowości.
- Wyświetlacz LED informujący o połączeniu Ethernet i transferze danych.
Uniwersalne zastosowanie w automatyce
Dzięki kompatybilności montażowej z modułami serii MVK oraz dwupunktowemu mocowaniu śrubowemu, IMPACT67 znajdzie zastosowanie w szerokiej gamie rozwiązań przemysłowych, w tym:
- liniach produkcyjnych i montażowych,
- maszynach i urządzeniach automatyki,
- systemach pakowania, sortowania i paletyzacji,
- instalacjach transportu wewnętrznego,
- aplikacjach wymagających wysokiej niezawodności i odporności na warunki środowiskowe.
Podsumowanie najważniejszych cech IMPACT67 I/O Profibus 55348
- 16 cyfrowych wyjść DO (0,5 A na wyjście)
- Komunikacja PROFIBUS do 12 Mbit/s
- Stopień ochrony IP67 do pracy w trudnych warunkach
- Zaawansowana diagnostyka stanu pracy (magistrala, LED)
- Uniwersalne przyłącza M12 (A/B), 7/8”, 5-pin
- Łatwa integracja i montaż w różnych aplikacjach przemysłowych
Moduł IMPACT67 I/O Profibus 16DO 55348 to niezawodny wybór dla osób poszukujących trwałego, profesjonalnego rozwiązania do sterowania i monitorowania urządzeń wykonawczych w wymagających aplikacjach automatyki przemysłowej.
