Wyjścia cyfrowe
DO16 - 0.5 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DO 00-07 |
| PIN 5 | PE |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

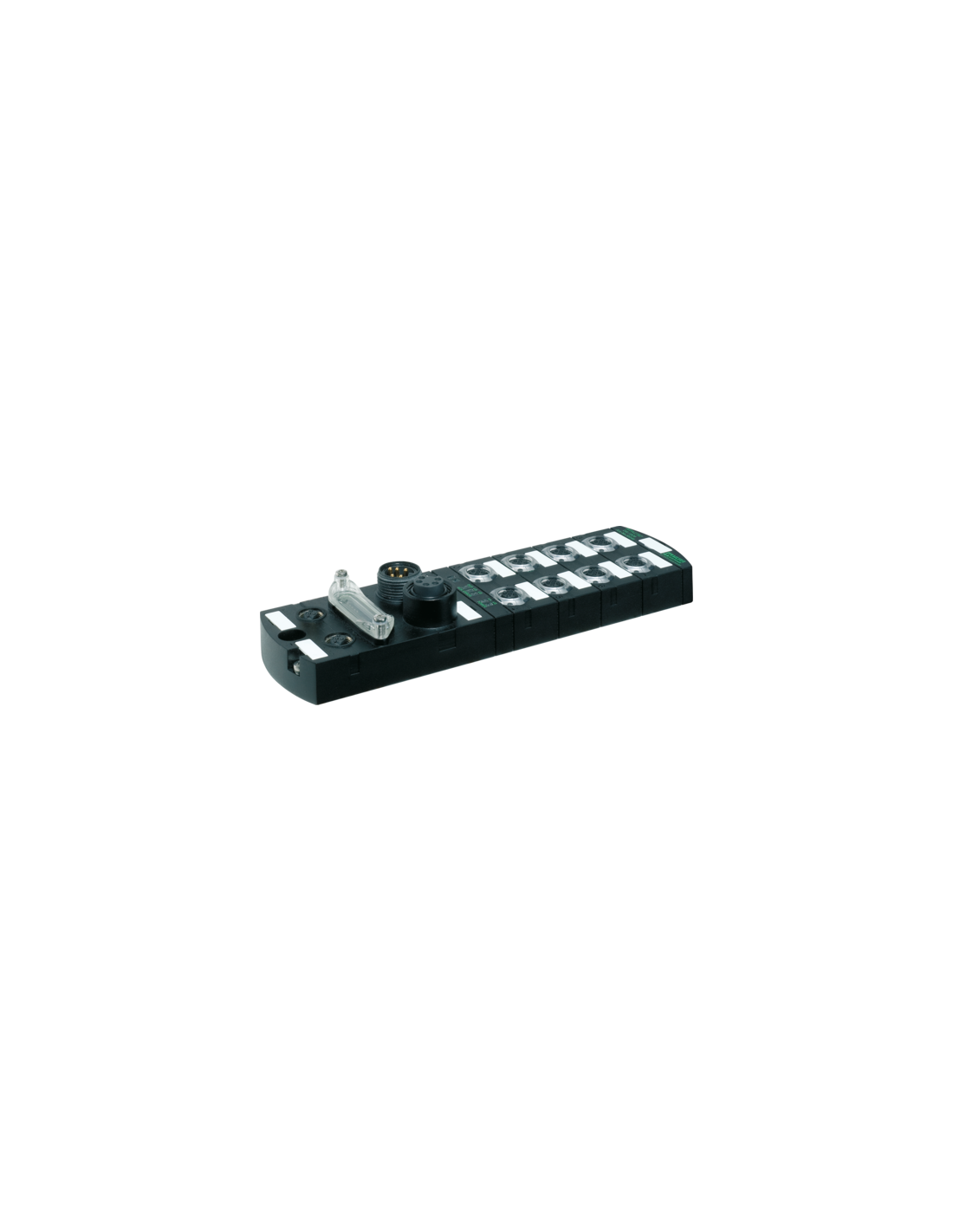

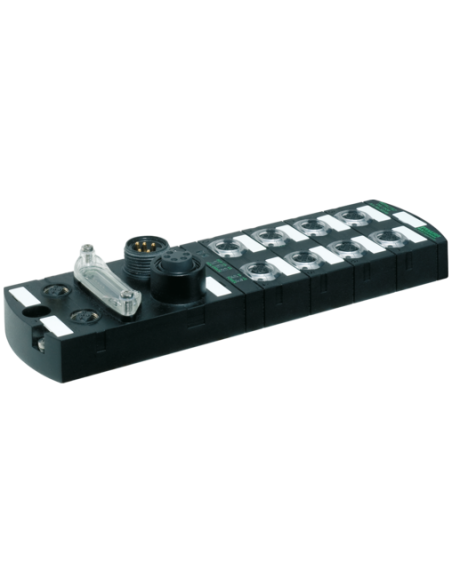

Moduł sieciowy Impact67 Ethernet/IP DO16 55088 – zaawansowany rozdzielacz wyjść cyfrowych IP67
Moduł sieciowy Impact67 Ethernet/IP DO16 (kod produktu: 55088) to nowoczesne rozwiązanie przeznaczone do zastosowań przemysłowych, wymagających zaawansowanej komunikacji sieciowej oraz wytrzymałości w trudnych warunkach środowiskowych. Obudowa o wysokim stopniu szczelności IP67 gwarantuje bezpieczną i długoterminową eksploatację, nawet w środowisku o podwyższonej wilgotności czy zapyleniu.
Przemysłowe moduły wyjść cyfrowych – 16 kanałów DO 0,5A
Impact67 Ethernet/IP DO16 oferuje 16 wyjść cyfrowych, z maksymalnym prądem 0,5 A na kanał. Dzięki solidnemu wykonaniu i kompatybilności mechanicznej z popularnymi seriami MVK, moduł doskonale sprawdza się w automatyce przemysłowej, maszynach produkcyjnych oraz w rozbudowanych systemach sterowania i nadzoru.
- Wysoka niezawodność – odporność na przeciążenia i zwarcia oraz pełne zalanie obudowy.
- Uniwersalność montażu – możliwość instalacji na ścianie, maszynie czy w szafie sterowniczej dzięki 2-otworowemu mocowaniu śrubowemu.
- Bezpieczne połączenia – złącza M12 (Ethernet/Aplikacja) oraz 7/8” (zasilanie), zapewniające łatwość i niezawodność montażu.
Kompaktowa i wytrzymała konstrukcja – wersja IP67

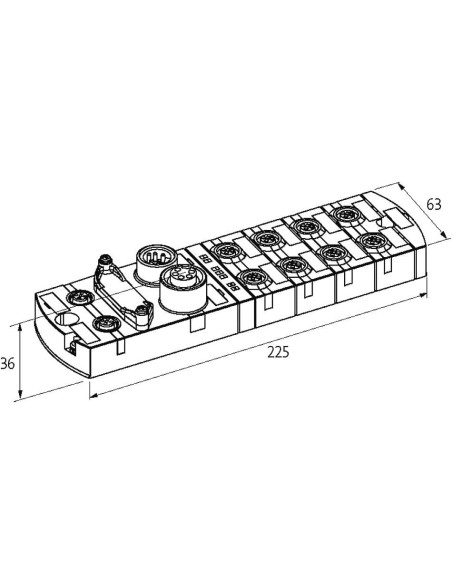

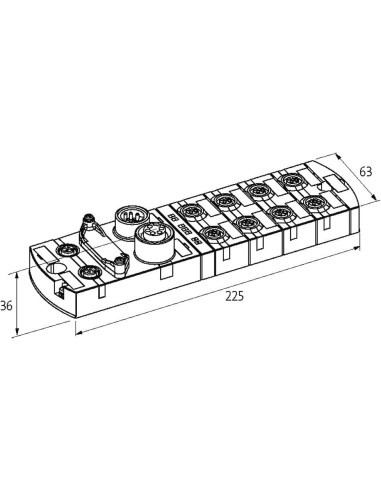

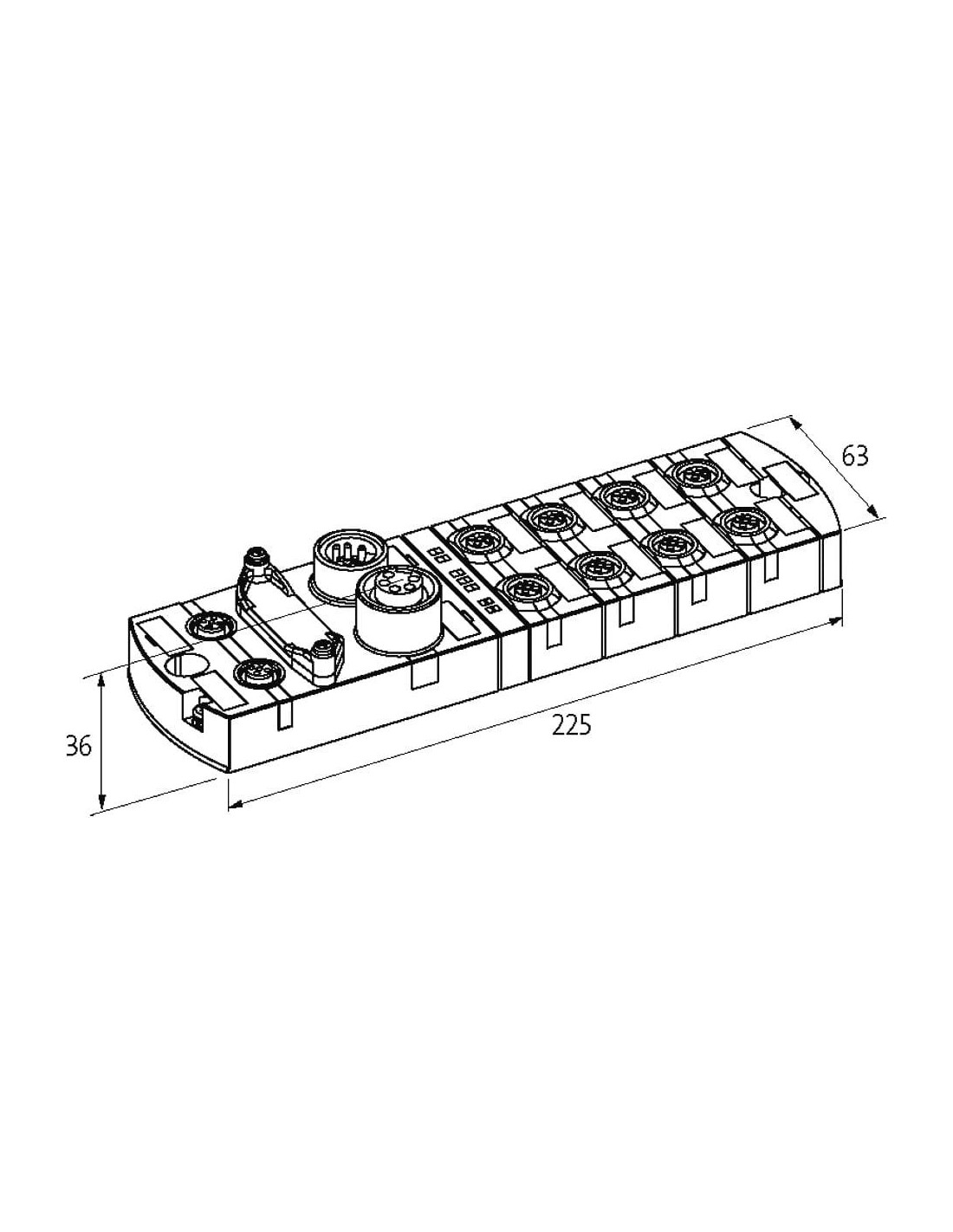

Solidna, kompaktowa obudowa o wymiarach 225 x 63 x 36 mm, wykonana w technologii zalewanej, umożliwia pracę w trudnych warunkach, zapewniając wysoką odporność na czynniki zewnętrzne. Stopień ochrony IP67 pozwala na instalację modułu bezpośrednio na linii produkcyjnej lub w bezpośrednim otoczeniu procesów przemysłowych.
Zaawansowana komunikacja – Ethernet/IP i diagnostyka LED
Moduł obsługuje szybkie interfejsy Ethernet 10/100 Mbit/s z kodowaniem D. Łatwa konfiguracja sieci możliwa jest dzięki wsparciu adresowania przez BOOTP, DHCP oraz przełączniki obrotowe. Szereg funkcji diagnostycznych, takich jak diagnostyka napięcia, sygnalizacja awarii oraz pracy przez diody LED (na kanał i moduł), zapewnia stałą kontrolę nad stanem urządzenia i łatwość integracji z systemami zarządzania produkcją.
- Prosta identyfikacja stanu połączenia i przesyłu danych.
- Wczesne wykrywanie usterek oraz braków napięcia.
- Możliwość zdalnej diagnostyki przez magistralę Ethernet/IP.
Typowe zastosowania modułu Impact67 Ethernet/IP DO16
Rozwiązanie to znajduje zastosowanie w sektorach takich jak:
- Automatyka maszynowa – precyzyjna kontrola wyjść do sterowania siłownikami, elektrozaworami oraz przekaźnikami.
- Robotyka przemysłowa – rozdzielanie sygnałów oraz zasilania do elementów wykonawczych.
- Systemy transportu i logistyki – rozbudowane systemy wyjść dla automatów, przenośników oraz magazynów automatycznych.
- Systemy rozproszonych wejść/wyjść IO – integracja w nowoczesnych liniach produkcyjnych w ramach Przemysłu 4.0.
Impact67 Ethernet/IP DO16 to niezawodny moduł dla firm poszukujących efektywnego i trwałego rozwiązania do sieciowania rozproszonych obwodów wyjściowych w wymagających aplikacjach przemysłowych.
