Wejścia cyfrowe
Zasilanie M12, 4-biegunowe, kodowanie L, 2× maks. 12 A
DI16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V (US) |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

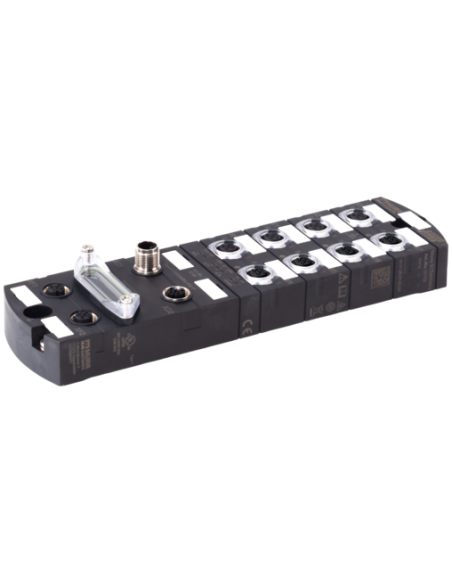

Moduł udarowy67 Profinet DI16 M12L 4P 55153 – nowoczesne rozwiązanie do automatyzacji
Moduł udarowy67 Profinet DI16 M12L 4P 55153 to zaawansowany moduł wejść cyfrowych, stworzony z myślą o najbardziej wymagających aplikacjach przemysłowych. Wysoka odporność na warunki środowiskowe, szeroka kompatybilność oraz łatwość integracji sprawiają, że stanowi doskonały wybór do rozproszonego sterowania maszynami i liniami produkcyjnymi.
Najważniejsze cechy modułu wejść cyfrowych Profinet DI16 M12L
- 16 cyfrowych wejść, zrealizowanych w technologii PNP dla czujników 3-przewodowych oraz przełączników mechanicznych.
- Obsługa PROFINET w wersji V2.3 – niezawodna komunikacja oraz szybka transmisja danych (Fast-Start-Up do 0,5 s, IRT).
- Wysoka odporność środowiskowa – klasa ochrony IP67 umożliwia stosowanie urządzenia bezpośrednio w strefach produkcji, nawet w trudnych warunkach (wilgoć, pył).
- Kompatybilność z szerokim zakresem temperatur roboczych: od -25 °C do 55 °C.
- Kompaktowa obudowa: wymiary 225 × 63 × 37 mm, pełne zalanie.
- Zasilanie przez złącza M12 (kodowanie L oraz A), maksymalny prąd do 2 × 12 A.
- Wbudowane funkcje diagnostyczne – sygnalizacja LED oraz zdalne diagnozowanie stanu na module i poszczególnych kanałach.
- Odporność na przeciążenia i zwarcia zapewnia bezpieczeństwo długotrwałej eksploatacji.
Zalety zastosowania modułu Profinet DI16 M12L 55153 w automatyce
Korzystanie z modułowego rozwiązania na bazie Profinet znacząco upraszcza instalację oraz uruchomienie układów automatyki. Błyskawiczna wymiana danych pomiędzy sterownikiem PLC a wejściami umożliwia obsługę nawet zaawansowanych procesów w czasie rzeczywistym. Konektory M12 gwarantują pewne i szybkie podłączanie urządzeń, zarówno w trakcie rozbudowy systemów, jak i podczas ich serwisowania.
Typowe zastosowania modułu wejść cyfrowych IP67
- Przemysł motoryzacyjny – sterowanie maszynami montażowymi oraz zrobotyzowanymi stanowiskami pracy.
- Automatyka maszynowa – implementacja rozproszonych systemów wejściowych.
- Linie produkcyjne – zbieranie sygnałów z czujników bezpieczeństwa, krańcówek oraz elementów kontrolnych.
- Monitorowanie procesów w przemyśle spożywczym, farmaceutycznym i chemicznym dzięki szczelności IP67.
- Modernizacje istniejących układów automatyki – szybkie wdrożenie dzięki uniwersalnym złączom oraz obsłudze popularnych protokołów.
Opis budowy i montażu – Moduł DI16 M12L 4P 55153
Obudowa o pełnej szczelności chroni wnętrze przed wpływem czynników zewnętrznych, co pozwala na instalację modułu bezpośrednio na maszynie, blisko czujników. Łatwa integracja z panelem sterowniczym dzięki dwóm otworom mocującym oraz wytrzymałej konstrukcji.
Podsumowanie – Moduł wejść cyfrowych Profinet DI16 M12L 4P 55153
Wybierając moduł udarowy67 Profinet DI16 M12L 4P 55153, zyskuje się pewność bezpiecznego, stabilnego i sprawdzonego rozwiązania zarówno dla nowych instalacji, jak i przy modernizacji istniejących systemów automatyki przemysłowej. Nowoczesna komunikacja PROFINET, pełna ochrona IP67 oraz łatwość montażu czynią ten moduł jednym z najczęściej stosowanych komponentów w nowoczesnych systemach sterowania.
