Dostępny
Wejścia/wyjścia cyfrowe
Ethernet 10/100 Mbit/s; M12, kodowanie D
IO-Link Master V1.1
M12 Power, 4-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Interfejs www | tak |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

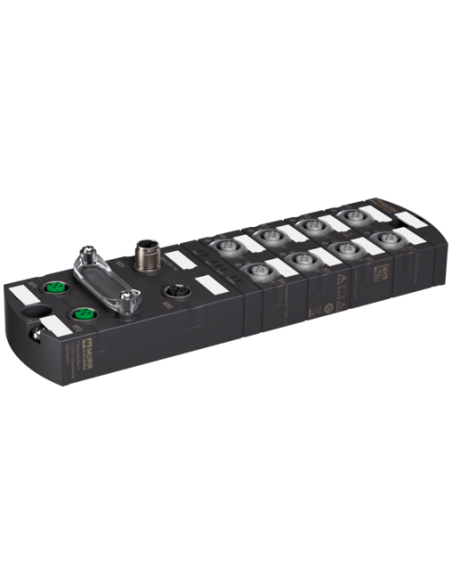

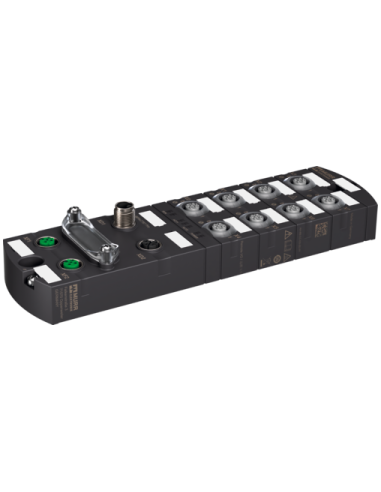

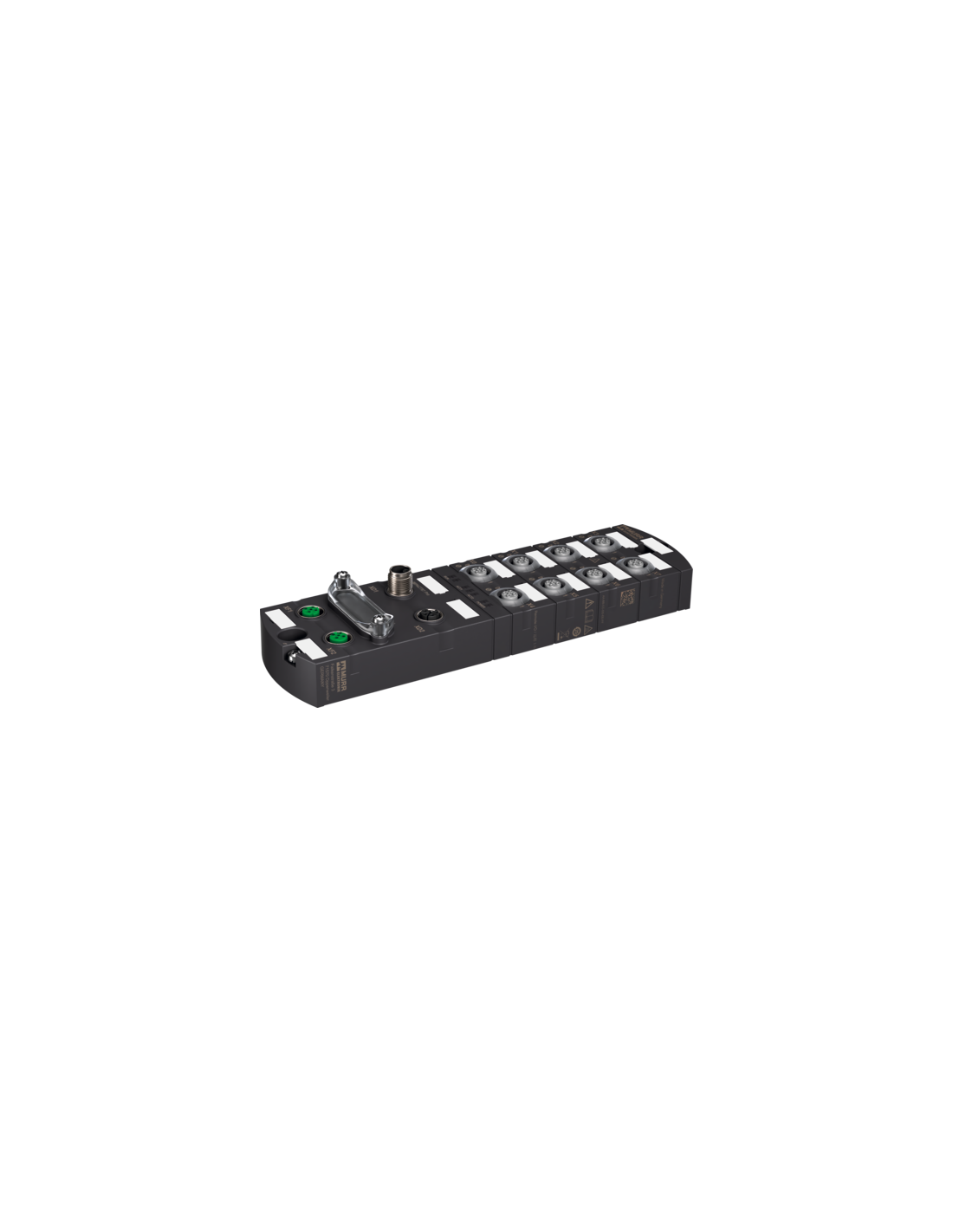

Moduł sieciowy Impact67 PRO 54620 – niezawodne rozwiązanie dla automatyki przemysłowej
Impact67 PRO 54620 to wysokiej jakości moduł sieciowy IO-Link Master, przystosowany do pracy w wymagającym środowisku przemysłowym. Urządzenie umożliwia bezpośrednią integrację rozproszonych wejść i wyjść cyfrowych oraz nowoczesnych czujników i urządzeń wykonawczych działających na technologii IO-Link, co znacząco upraszcza instalacje oraz pozwala na precyzyjną diagnostykę całego systemu.
Możliwości i główne zalety modułu sieciowego Impact67 PRO
- Zgodność z technologią PROFINET oraz obsługa IO-Link Master V1.1 – umożliwiają integrację w nowoczesnych systemach automatyki.
- Solidna, zalewana obudowa o klasie szczelności IP67 – gwarantuje ochronę przed pyłem i wodą nawet w trudnych warunkach przemysłowych.
- Łatwa instalacja dzięki mocowaniu zgodnemu z modułami I/O serii MVK oraz kompaktowym wymiarom (wysokość: 37 mm, szerokość: 63 mm, głębokość: 225 mm).
- Wielokanałowe wsparcie IO-Link – 8 niezależnych portów master (klasa portów A, B) umożliwia jednoczesne podłączanie wielu urządzeń peryferyjnych.
- Szerokie opcje komunikacyjne: Ethernet 10/100 Mbit/s (M12 D-kodowane), obsługa REST-API, MQTT i OPC UA – pełna gotowość do koncepcji IIoT i Przemysłu 4.0.
- Diagnostyka i monitorowanie – wbudowane funkcje wykrywania przeciążeń, zwarć, monitorowania napięcia i prądu oraz zaawansowane diody LED sygnalizacyjne na każdym kanale.
Zastosowanie modułu Impact67 PRO 54620 w automatyce
Moduł znajduje zastosowanie w instalacjach przemysłowych wymagających wysokiej niezawodności transmisji danych oraz efektywnego zarządzania wejściami i wyjściami w strefach zdecentralizowanych, w tym:
- Linie produkcyjne w przemyśle motoryzacyjnym.
- Automatyka maszyn, linie pakujące i montażowe.
- Zautomatyzowane systemy magazynowania i logistyki.
- Systemy transportu poziomego i pionowego.
- Aplikacje wymagające ciągłej diagnostyki i monitorowania stanu urządzeń.
Komfort podłączania i kompatybilność
Impact67 PRO 54620 wyposażony jest w złącza M12 o różnych kodowaniach (A, L, D), co pozwala na elastyczne podłączanie przewodów sygnałowych, zasilających oraz komunikacyjnych. Czytelne oznaczenia oraz przemyślana konstrukcja umożliwiają szybki montaż i bezbłędne połączenie z innymi elementami systemu.
Dlaczego warto wybrać moduł Impact67 PRO 54620?
- Wytrzymałość mechaniczna i odporność na warunki zewnętrzne – całkowicie zalana obudowa oraz szeroki zakres temperatur roboczych (-40°C do +70°C).
- Efektywne zarządzanie energią i komunikacją – niezależne linie zasilania i sterowania (US/UA), szybka wymiana danych z urządzeniami nadrzędnymi.
- Możliwość pełnej diagnostyki online oraz lokalnej poprzez diody LED.
- Zgodność z normami EN 61131-2 oraz stopniem ochrony IP67.
Impact67 PRO 54620 to uniwersalny i nowoczesny wybór dla projektantów automatyki oraz integratorów systemów przemysłowych, poszukujących niezawodnych i bezpiecznych rozwiązań do zarządzania sygnałami i urządzeniami IO-Link w sieci PROFINET.
