Dostępny
Wejścia/wyjścia cyfrowe
DIO12 IOL4 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
IO-Link Master V1.1.2
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Prąd czujnika US na port IO-Link maks. | 1 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 4× Master |
| Port Class | B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0, X2, X4, X6 |
| Typ przyłącza 2 | X1, X3, X5, X7 |
| Typ przyłącza 3 | XD1 |
| Typ przyłącza 4 | XD2 |
| Typ przyłącza 5 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

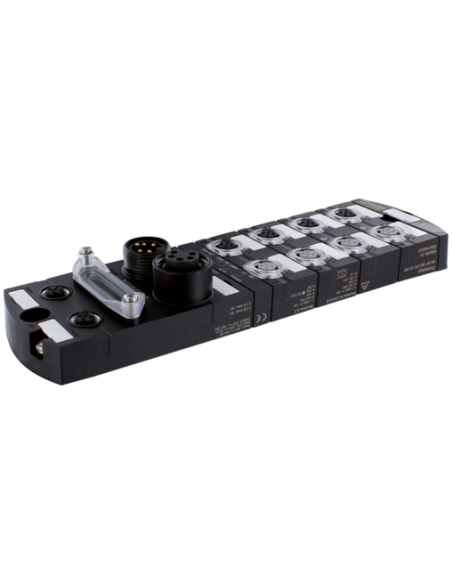

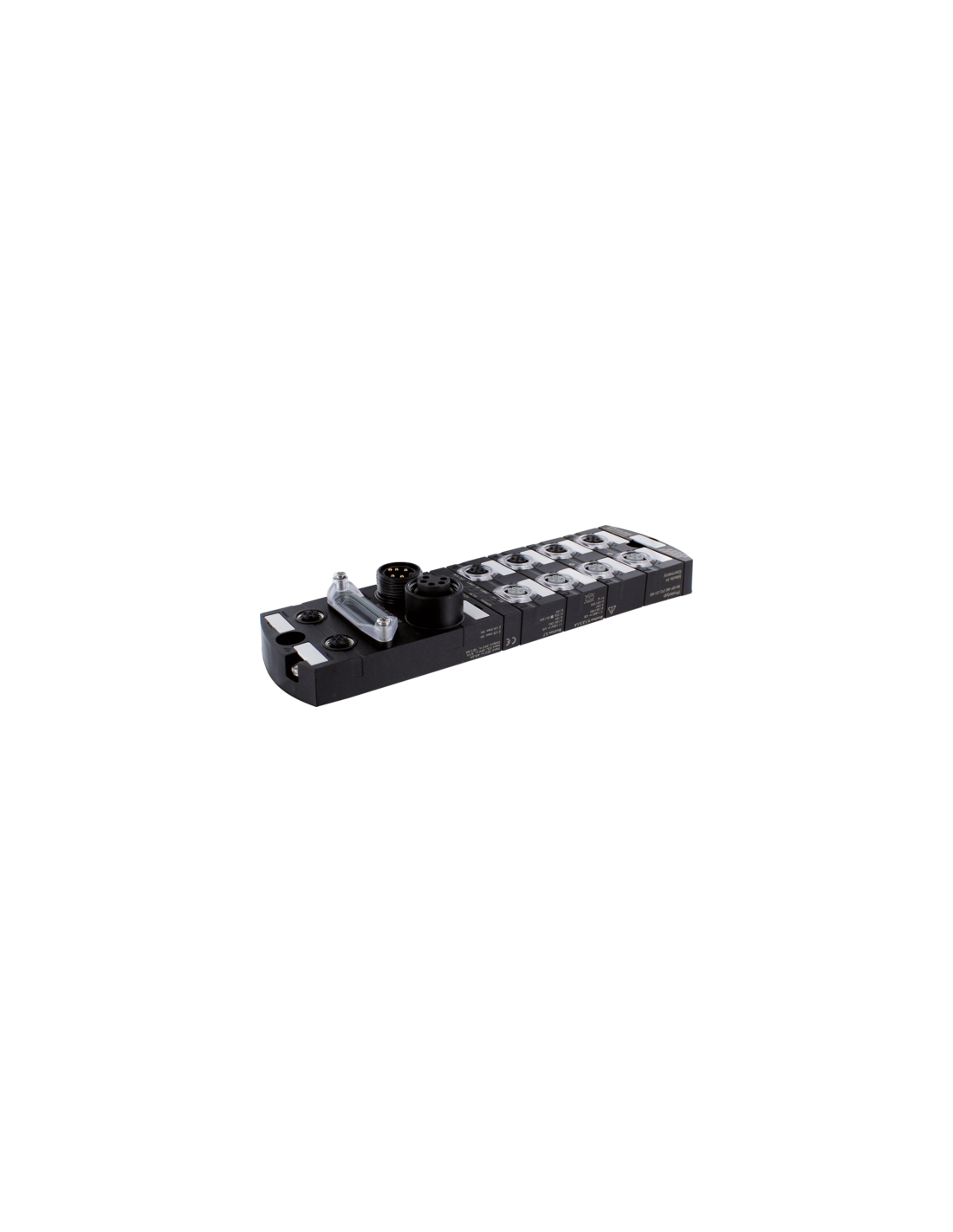

Moduł sieciowy PROFINET Impact67 PN DIO12 IOL4 IRT 7/8" – kod 55132
Moduł sieciowy Impact67 PN DIO12 IOL4 IRT 7/8" (kod produktu: 55132) to przemysłowy moduł I/O wykorzystywany do rozbudowy infrastruktury automatyki, integrujący komunikację PROFINET oraz IO-Link. Moduł został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie kluczowe są niezawodność, odporność na warunki środowiskowe oraz szybka transmisja danych.
Cechy i zalety modułu sieciowego Impact67 PN DIO12 IOL4 IRT
- Przemysłowy standard PROFINET – możliwość podłączenia do zaawansowanych sieci Ethernet w aplikacjach automatyki przemysłowej.
- 12 uniwersalnych wejść/wyjść cyfrowych (DIO12) oraz 4 porty IO-Link Master (w wersji 1.1.2) – zapewniają szeroką kompatybilność z czujnikami, siłownikami oraz innymi urządzeniami wejścia/wyjścia.
- Wsparcie dla szybkiego protokołu IRT (Isochronous Real Time), umożliwiającego zastosowania wymagające wysokiej wydajności i synchronizacji czasu transmisji.
- Trwała, zalewana obudowa o stopniu ochrony IP67 – zapewnia wysoką odporność na pył, wilgoć oraz inne niesprzyjające czynniki zewnętrzne, umożliwiając montaż bezpośrednio w maszynie lub linii produkcyjnej.
- Dwukanałowe zasilanie (US i UA, oba 24 V DC) o maksymalnym prądzie 9 A na sekcję – zapewnia stabilną pracę nawet przy dużym obciążeniu.
- Krótki czas uruchamiania Fast-Start-Up (FSU) – idealny dla aplikacji wymagających szybkiej gotowości modułu do pracy (maksymalnie 0,5 s).
- Zaawansowane możliwości diagnostyczne – sygnalizacja stanu i błędów przez magistralę oraz zintegrowane LED-y, diagnostyka na poziomie modułu i kanałów, rozpoznawanie przerw kablowych, niedomiaru napięcia i braku zasilania.
- Możliwość współdzielenia urządzenia (Shared Device/Input) oraz obsługa wielu kontrolerów IO – zapewnia elastyczność integracji z różnorodnymi systemami automatyki.
- Montaż kompatybilny z modułami I/O serii MVK – wygodna rozbudowa lub wymiana istniejących modułów bez modyfikacji instalacji.
Typowe zastosowania i wykorzystanie
Impact67 PN DIO12 IOL4 IRT znajduje szerokie zastosowanie w branży automatyki przemysłowej, szczególnie w zrobotyzowanych liniach produkcyjnych, systemach transportowych, maszynach pakujących, a także w aplikacjach wymagających szybkiej i niezawodnej wymiany danych oraz pracy w trudnych warunkach środowiskowych.
Możliwość podłączenia różnorodnych czujników, siłowników oraz urządzeń IO-Link sprawia, że rozwiązanie to doskonale sprawdza się w nowoczesnych zakładach przemysłowych, gdzie liczy się kompaktowość instalacji, łatwość diagnostyki oraz minimalizacja przestojów.
Budowa i dopasowanie do przemysłowych aplikacji

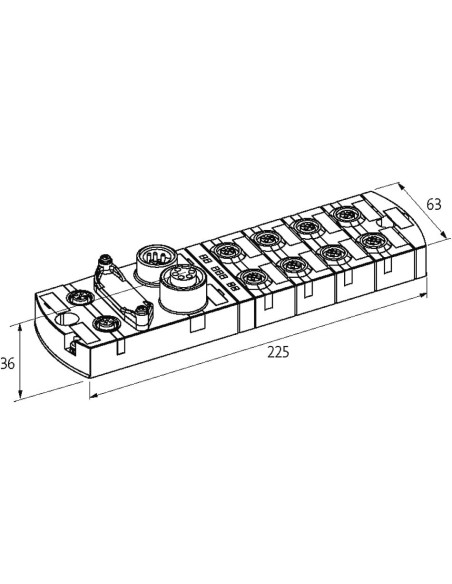

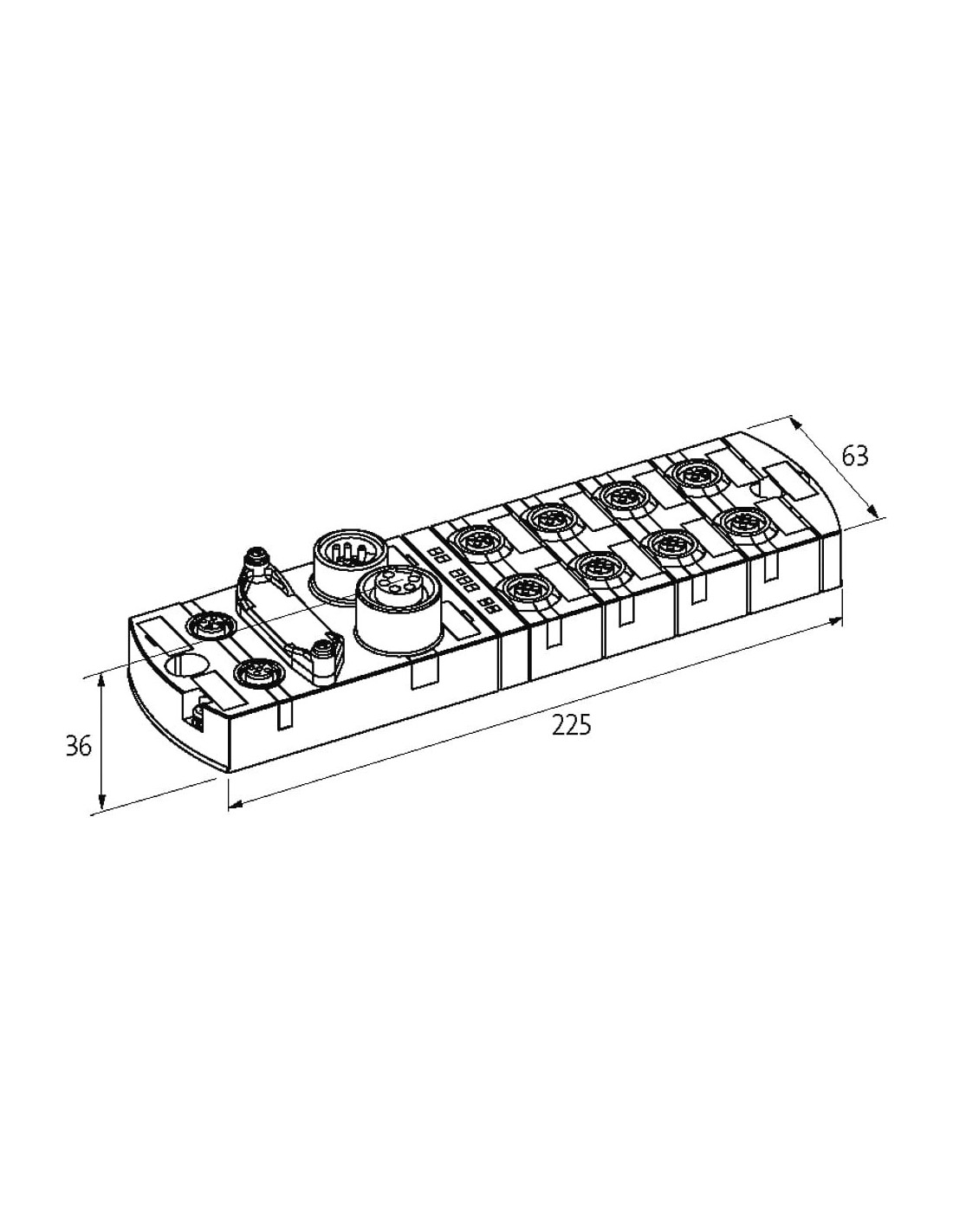

Moduł oferuje wysoką elastyczność montażu dzięki kompaktowym wymiarom (225 × 63 × 36 mm) oraz solidnemu, 2-otworowemu mocowaniu śrubowemu. Wysokiej klasy złącza M12 oraz 7/8" umożliwiają szybkie podłączanie przewodów sygnałowych, zasilających oraz urządzeń z interfejsem IO-Link.
Dzięki całkowicie zalewanej obudowie urządzenie jest doskonale zabezpieczone przed wnikaniem pyłów i cieczy oraz uszkodzeniami mechanicznymi, co dodatkowo zwiększa jego niezawodność w miejscu instalacji.
Korzyści wynikające z zastosowania Impact67 PN DIO12 IOL4 IRT
- Zwiększenie niezawodności pracy instalacji, ograniczenie przestojów i strat związanych z awariami urządzeń I/O.
- Prosta i szybka diagnostyka błędów dzięki zintegrowanym sygnalizacjom LED oraz raportowaniu przez PROFINET.
- Możliwość pracy w trudnych i wymagających warunkach środowiskowych dzięki szczelności IP67.
- Łatwość rozbudowy istniejących systemów automatyki bez konieczności przebudowy całej infrastruktury.
Wybór modułu Impact67 PN DIO12 IOL4 IRT to gwarancja stabilnej pracy instalacji, szybkiego uruchomienia oraz szerokich możliwości integracji z nowoczesnym wyposażeniem przemysłowym.
