Wyjścia cyfrowe
DO16 (IRT)
Ethernet 10/100 Mbit/s; M12, kodowanie D
Zasilanie M12, 4-biegunowe, kodowanie L, 2× maks. 12 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Separacja galwaniczna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 12 A |
| Prąd sumaryczny US maks. | 12 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 2 |
| FSU (Fast-Start-Up) | tak |
| Czas Fast-Start-Up maks. | 0,5 s |
| IRT (komunikacja sieciowa) | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | C |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (US) |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

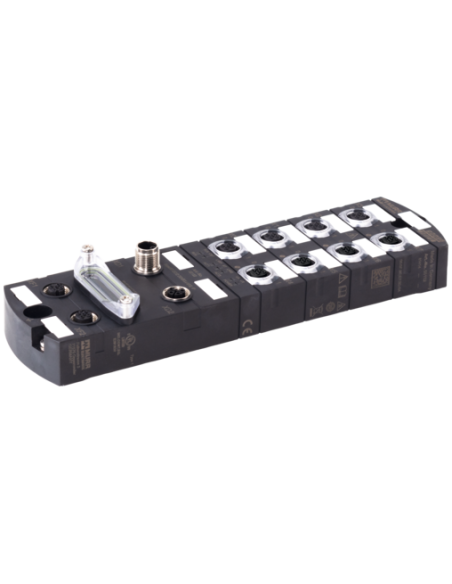

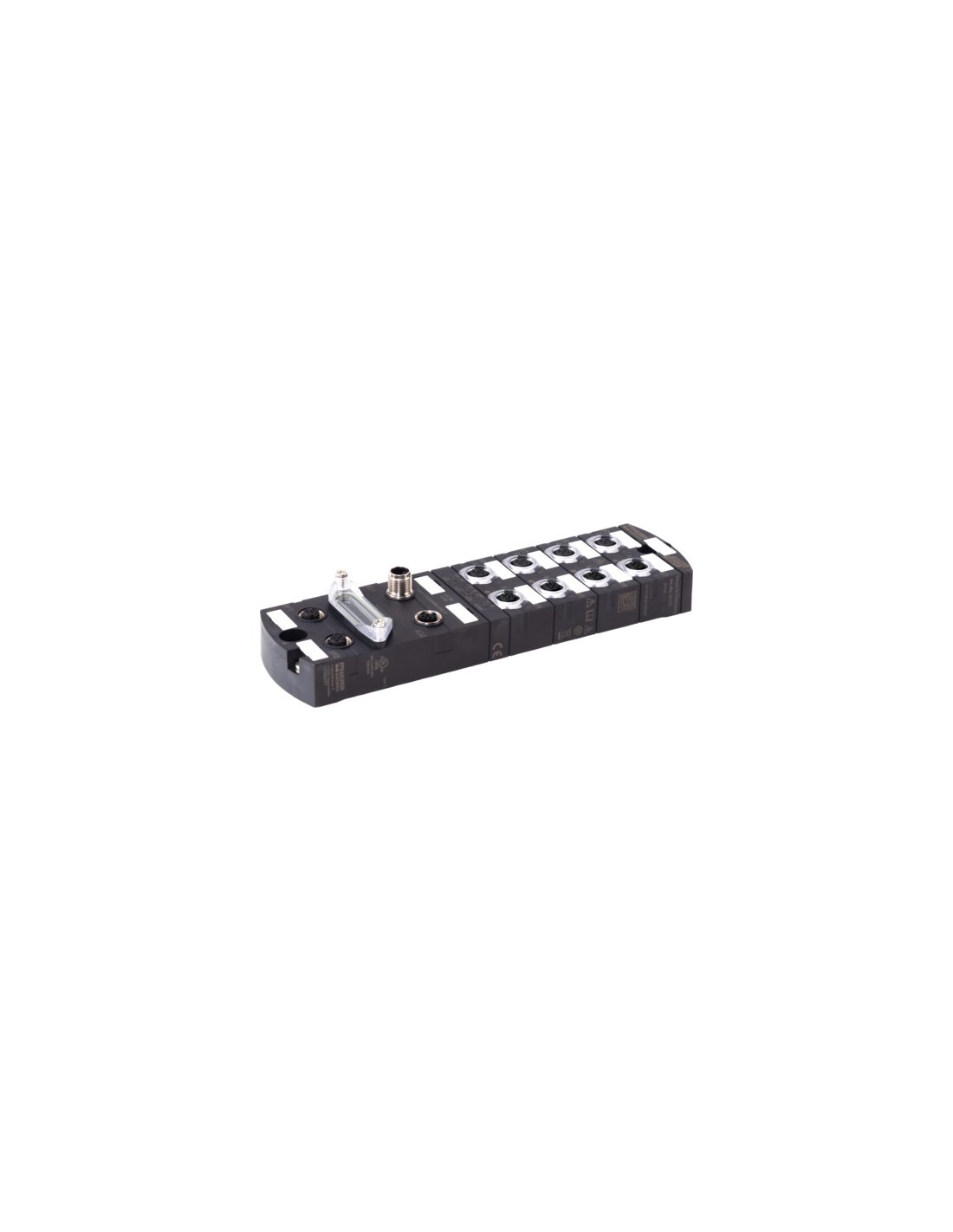

Moduł sieciowy Impact67 DO16 M12L 4P 55155 – nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact67 DO16 M12L 4P 55155 to zaawansowane urządzenie dedykowane do zastosowań w systemach automatyki przemysłowej, gdzie niezawodność i odporność na trudne warunki środowiskowe są kluczowe. Ten moduł umożliwia realizację do 16 wyjść cyfrowych i integruje się z sieciami przemysłowymi za pośrednictwem interfejsu PROFINET.
Najważniejsze zalety modułu sieciowego Impact67
- Kompatybilność z PROFINET – obsługa popularnego protokołu przemysłowego umożliwia łatwą integrację z nowoczesnymi systemami zarządzania procesami produkcyjnymi.
- Wysoka odporność na czynniki zewnętrzne – konstrukcja zgodna z klasą szczelności IP67 zapewnia pełną ochronę przed pyłem i wodą, dzięki czemu urządzenie sprawdza się nawet w najbardziej wymagających warunkach.
- Separacja galwaniczna – bezpieczeństwo i ochrona podłączonych komponentów dzięki pełnej separacji galwanicznej.
- Szybki rozruch Fast-Start-Up (FSU) – urządzenie jest gotowe do pracy w czasie poniżej 0,5 sekundy, co sprawdzi się w wymagających aplikacjach z krótkimi cyklami produkcyjnymi.
- Odporność na przeciążenie i zwarcie – każdy kanał jest wyposażony w zabezpieczenia, co pozwala na niezawodną pracę.
- Maksymalny prąd wyjściowy na pin 2 A umożliwia podłączanie szerokiej gamy urządzeń wykonawczych.
Możliwości i typowe zastosowania
Moduł sieciowy Impact67 DO16 M12L 4P 55155 doskonale sprawdza się w:
- zautomatyzowanych liniach produkcyjnych,
- systemach transportu i logistyki,
- aplikacjach maszynowych,
- branży spożywczej, chemicznej i farmaceutycznej,
- instalacjach wymagających rozproszonej wyspy wyjść cyfrowych.
Urządzenie umożliwia realizację szybkich operacji sterowania, precyzyjną diagnostykę z poziomu systemu oraz adresowanie i konfigurację w pełni zgodną ze standardami przemysłowymi.
Solidna konstrukcja i łatwość montażu
Obudowa modułu została całkowicie zalana żywicą, co zabezpiecza elektronikę przed uszkodzeniem i działaniem środowiska. Kompaktowe wymiary (225 x 63 x 37 mm) oraz dwupunktowe mocowanie śrubowe umożliwiają instalację w ograniczonej przestrzeni szaf sterowniczych lub bezpośrednio na konstrukcjach maszyn.
Bezpieczeństwo i diagnostyka
Wieloaspektowe systemy diagnostyczne – sygnalizacja LED na module oraz na kanałach, informowanie o przerwaniu kabla, podnapięciu oraz ostrzeżeniach aktuatora. Możliwość monitorowania stanu na poziomie magistrali upraszcza eksploatację, skraca czasy serwisowania i eliminuje przestoje.
Ergonomiczna i uniwersalna technika podłączania – złącza M12
Dzięki wykorzystaniu złączy M12 w różnych standardach kodowania (A, L, D) i wariantach płci, moduł Impact67 umożliwia szybkie, bezbłędne i odporne na warunki środowiskowe łączenie z urządzeniami sterującymi i zasilającymi. Przyłącza o maksymalnym prądzie 12 A gwarantują stabilność i niezawodność działania nawet przy dużych obciążeniach.
Gdzie warto stosować moduł Impact67 DO16 M12L 4P 55155?
Moduł sieciowy Impact67 to idealne rozwiązanie do:
- nowoczesnych zakładów przemysłowych,
- inwestycji modernizacyjnych linii automatyki,
- systemów wymagających niezawodnej komunikacji sieciowej i solidnej ochrony IP67,
- zastosowań, gdzie istotna jest szybka i łatwa integracja urządzeń wykonawczych.
Impact67 DO16 M12L 4P 55155 łączy w sobie trwałość, elastyczność oraz kompatybilność z wymaganiami współczesnej automatyki przemysłowej.
