Wyjścia cyfrowe
DO8 - 2 A
Ethernet 10/100 Mbit/s; M12, kodowanie D
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

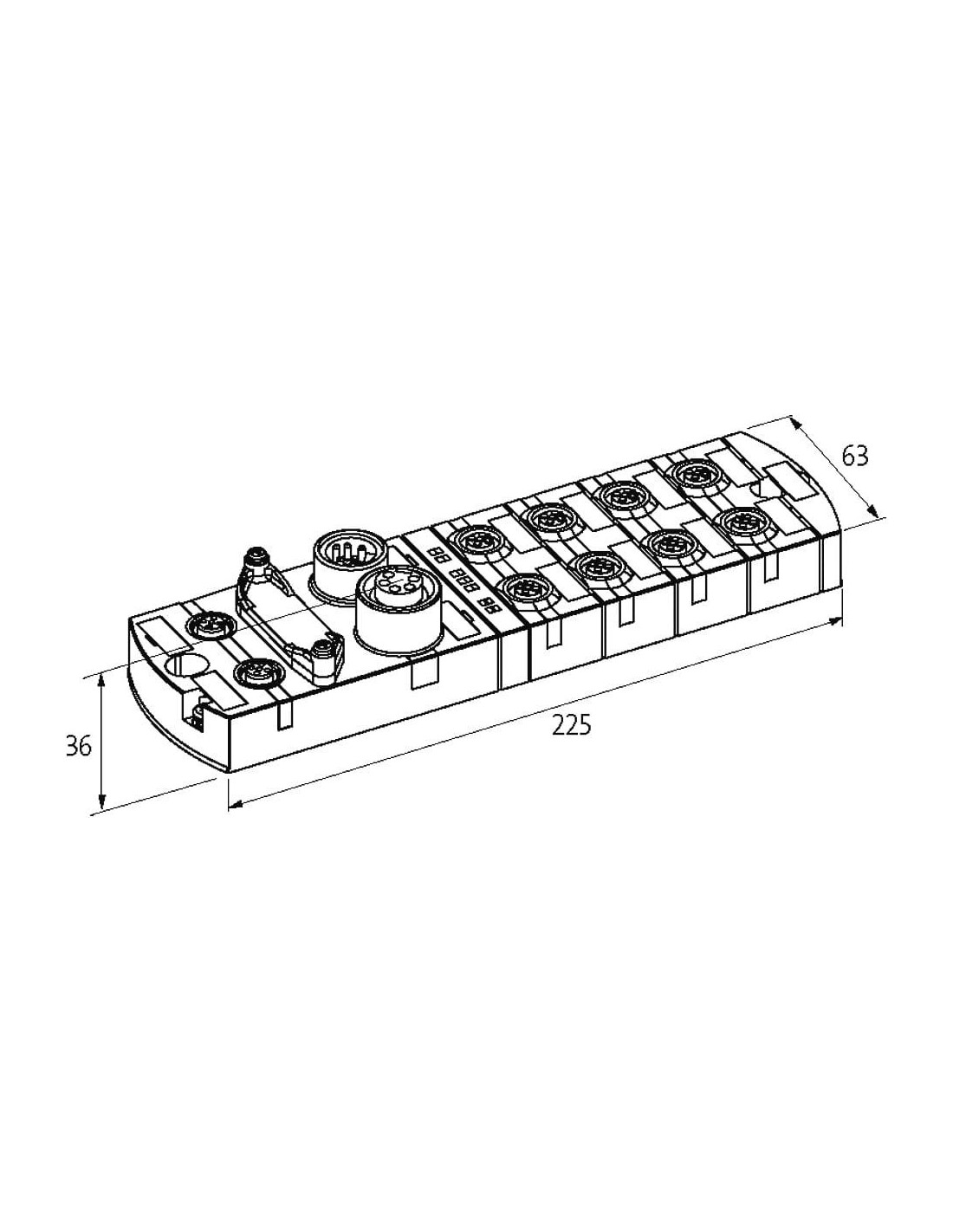

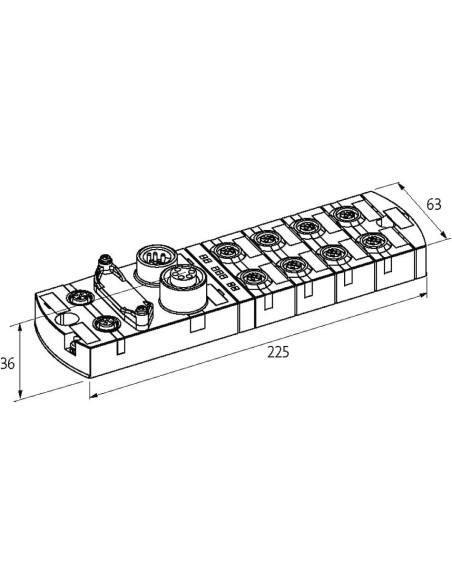

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 39 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0, 2, 4, 6 |
| Typ przyłącza 2 | 1, 3, 5, 7 |
| Typ przyłącza 3 | Port1, Port2 |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO 01 03 05 07 |
| PIN 3 | 0 V |
| PIN 4 | DO 00 02 04 06 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | DO 01 03 05 07 |
| PIN 5 | PE |
Typ przyłącza 3
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

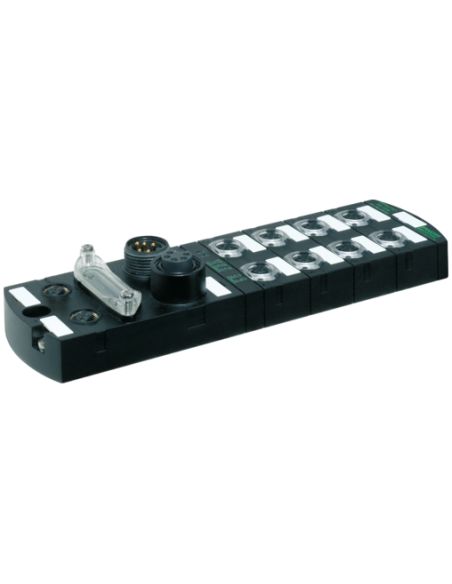

Moduł sieciowy Impact67 Profinet DO8 55093 – uniwersalne rozwiązanie w automatyce przemysłowej
Moduł sieciowy Impact67 Profinet DO8 55093 to nowoczesny, przemysłowy moduł wyjść cyfrowych, umożliwiający łatwą i efektywną integrację systemów automatyki z siecią Profinet. Urządzenie wyposażone jest w 8 cyfrowych wyjść (DO8), z maksymalnym natężeniem 2 A na wyjście, co pozwala na bezpośrednie sterowanie szeroką gamą urządzeń wykonawczych w zaawansowanych liniach produkcyjnych.
Zaawansowane możliwości komunikacyjne Profinet
Urządzenie wspiera komunikację przemysłową w standardzie Profinet (adresowanie DCP), zapewniając wysoką prędkość transmisji danych do 100 Mbit/s poprzez profesjonalne złącza M12, kodowanie D. Dzięki przemyślanej konstrukcji oraz wsparciu zarówno dla diagnostyki kanału, jak i całego modułu, możliwa jest szybka identyfikacja błędów i ich natychmiastowe usunięcie, co przekłada się na wyższą niezawodność linii produkcyjnej.
Odporność i trwałość – obudowa IP67
Całkowicie zalana, wytrzymała obudowa o stopniu ochrony IP67 gwarantuje doskonałą odporność na kurz i wodę, umożliwiając montaż modułu bezpośrednio na maszynie, nawet w trudnych warunkach przemysłowych. Temperatura pracy od -25°C do 55°C pozwala na eksploatację w szerokim zakresie środowisk produkcyjnych, a odporność na przeciążenia i zwarcia zwiększa bezpieczeństwo pracy całego systemu.
Prosta instalacja i kompatybilność
Moduł Impact67 Profinet DO8 55093 został zaprojektowany z myślą o łatwym montażu – 2-otworowe mocowanie śrubowe umożliwia szybkie i pewne przymocowanie do paneli lub innych elementów infrastruktury przemysłowej. Kompatybilność montażowa z modułami serii MVK zapewnia elastyczność w rozbudowie systemów automatyki.
Wszechstronne zastosowania w automatyce i przemyśle
- Automatyczne linie produkcyjne – sterowanie siłownikami, zaworami, sygnalizatorami
- Systemy pakujące – obsługa wyjść cyfrowych do urządzeń wykonawczych
- Logistyka i transport – sterowanie przenośnikami i urządzeniami sortującymi
- Instalacje maszyn przemysłowych – zdalna rozbudowa wyjść cyfrowych poprzez sieć Ethernet/Profinet
Konnektory i okablowanie – elastyczne rozwiązania przyłączeniowe
Dzięki zastosowaniu standardowych złączy M12 oraz 7/8” (wersje 4- i 5-pinowe), urządzenie pozwala na łatwą integrację z większością systemów przemysłowych. Wyraźne oznaczenia sygnałów umożliwiają błyskawiczną identyfikację oraz połączenie przewodów zasilających, sygnałowych oraz do urządzeń wykonawczych i czujników.
Pewność kontroli i niezawodności – funkcje diagnostyczne LED
Wbudowane wskaźniki LED dla Etherneta i transferu danych oraz szczegółowa diagnostyka przez sieć i na poziomie kanału pozwalają na bieżącą kontrolę stanu modułu oraz szybkie reagowanie na ewentualne nieprawidłowości, minimalizując przestoje w zakładzie.
Moduł sieciowy Impact67 Profinet DO8 55093 to niezawodne ogniwo infrastruktury przemysłowej, które dzięki bogatej funkcjonalności, wysokiej odporności i łatwości integracji stanowi optymalne rozwiązanie dla nowoczesnej automatyki przemysłowej.
