Wejścia/wyjścia cyfrowe
IO-Link Master V1.1
M12 Power, 5-piny, kodowanie L
M12, 5-piny, kodowanie A
Obudowa jest całkowicie zalana.
Konektory znajdują się w zakładce "Technika podłączania".
mounting compatible with I/O modules of the MVK series
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 16 A |
| Prąd sumaryczny US maks. | 16 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches, IO-Link Devices |
| Prąd czujnika US na wejście maks. | 2 A |
| Obciążalność prądowa maks. | 10 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 2 A |
| Prąd wyjściowy na port maks. | 4 A |
| Prąd sumaryczny wyjścia maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Interfejs www | tak |
Komunikacja przemysłowa | Dane magistrali
| Rodzaj adresowania | Przełączniki obrotowe, automatyczne |
| SYNC Manager | 4 |
Komunikacja przemysłowa | Ethercat
| Funkcja EtherCAT | ESM, EMCY |
| FMMU | 8 |
| Protokoły EtherCAT | CoE, FoE, EoE, AoE |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | 8× Master |
| Port Class | A, B |
| IO-Link transmission rate | COM1, COM2, COM3 |
| Wejście IO-Link długość danych procesowych | 32 Bytes |
| Wyjście IO-Link długość danych procesowych | 32 Bytes |
| Automatic baudrate detection | tak |
Komunikacja przemysłowa | Funkcje IIoT
| Liczba sesji / klientów OPC UA maks. | 5 |
| Integracja JSON | REST-API, MQTT |
| Transport OPC UA | UA TCP, UA Secure Conversation, UA Binary Encoding |
| Monitorowanie napięcia | tak |
| monitorowanie prądu | tak |
| Interwał publikowania OPC UA min. | 100 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1, XF2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO |
| PIN 3 | 0 V |
| PIN 4 | DI / DO / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 4
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

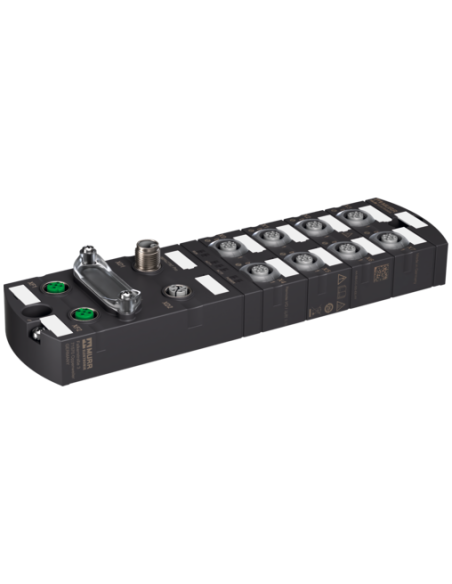

Moduł sieciowy Impact67 PRO 54632 – nowoczesne rozwiązanie automatyki przemysłowej
Moduł sieciowy Impact67 PRO 54632 to zaawansowane urządzenie przeznaczone do integracji i zarządzania sygnałami w systemach automatyki przemysłowej. Produkt wyróżnia się trwałą konstrukcją o wysokim stopniu ochrony IP67 oraz pełnym zalaniem obudowy, co zwiększa niezawodność w trudnych warunkach przemysłowych.
Najważniejsze cechy i możliwości zastosowania Impact67 PRO 54632
- Zaawansowana komunikacja przemysłowa EtherCAT oraz IO-Link Master V1.1 – umożliwia bezpośrednie podłączenie i sterowanie różnorodnymi urządzeniami, zapewniając szybki transfer danych.
- Szeroki zakres funkcjonalności IIoT – wsparcie dla protokołów OPC UA, MQTT, REST API oraz możliwość zdalnego monitorowania napięcia i prądu.
- Wytrzymałość i odporność na warunki środowiskowe – praca w temperaturach od -40°C do 70°C, odporność na pył i wodę (IP67).
- Wysoka elastyczność montażu – kompatybilność z modułami IO serii MVK, łatwy montaż z wykorzystaniem dwupunktowych uchwytów śrubowych.
- Intuicyjna diagnostyka – rozbudowane opcje diagnostyczne poprzez magistralę, LED oraz sygnalizację indywidualną na kanałach.
Typowe zastosowania modułu Impact67 PRO 54632
Impact67 PRO 54632 doskonale sprawdza się w nowoczesnych instalacjach automatyki przemysłowej, takich jak:
- Linie produkcyjne i montażowe, gdzie wymagana jest szybka i niezawodna komunikacja pomiędzy maszynami, urządzeniami wykonawczymi oraz czujnikami.
- Systemy sterowania robotami – łatwe łączenie i zarządzanie urządzeniami peryferyjnymi za pomocą protokołów EtherCAT oraz IO-Link.
- Automatyzacja procesów w branżach spożywczej, farmaceutycznej oraz motoryzacyjnej, gdzie istotna jest odporność na trudne warunki oraz możliwość zdalnej diagnostyki.
Budowa i kompatybilność modułu sieciowego IO-Link Impact67 PRO 54632
Urządzenie posiada liczne porty wykonane w standardzie M12 (kodowanie A, L, D), co umożliwia łatwą integrację z istniejącą infrastrukturą przemysłową. Kompatybilność z różnymi przewodami sygnałowymi, zasilającymi oraz przewodami czujników i urządzeń wykonawczych pozwala na szerokie zastosowanie w elastycznych rozwiązaniach automatyki.
Programowalność oraz wsparcie dla nowoczesnych technologii komunikacyjnych sprawiają, że Impact67 PRO 54632 jest doskonałym wyborem przy budowie inteligentnych fabryk oraz przemysłu 4.0.
Montaż, niezawodność i trwałość produktu
Korpus modułu został w całości zalany, co gwarantuje odporność na wilgoć, kurz oraz wibracje. Możliwość pracy w szerokim zakresie temperatur oraz montaż przy użyciu dwóch śrub umożliwiają instalację nawet w miejscach o podwyższonym ryzyku oddziaływań mechanicznych.
Dlaczego warto wybrać Impact67 PRO 54632?
- Kompletny zestaw funkcjonalności dla przemysłowych aplikacji sieciowych oraz systemów automatyki.
- Wysoka niezawodność nawet w najtrudniejszych warunkach produkcyjnych.
- Łatwa integracja z istniejącymi systemami oraz możliwość rozwijania infrastruktury zgodnie z wymaganiami przemysłu 4.0.
Impact67 PRO 54632 to rozwiązanie, które pozwala na optymalizację procesów produkcyjnych oraz efektywną integrację wszystkich elementów automatyki na poziomie zakładu przemysłowego.
