1 zestyk przełączny
6 A
12 V DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 12 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 15 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |

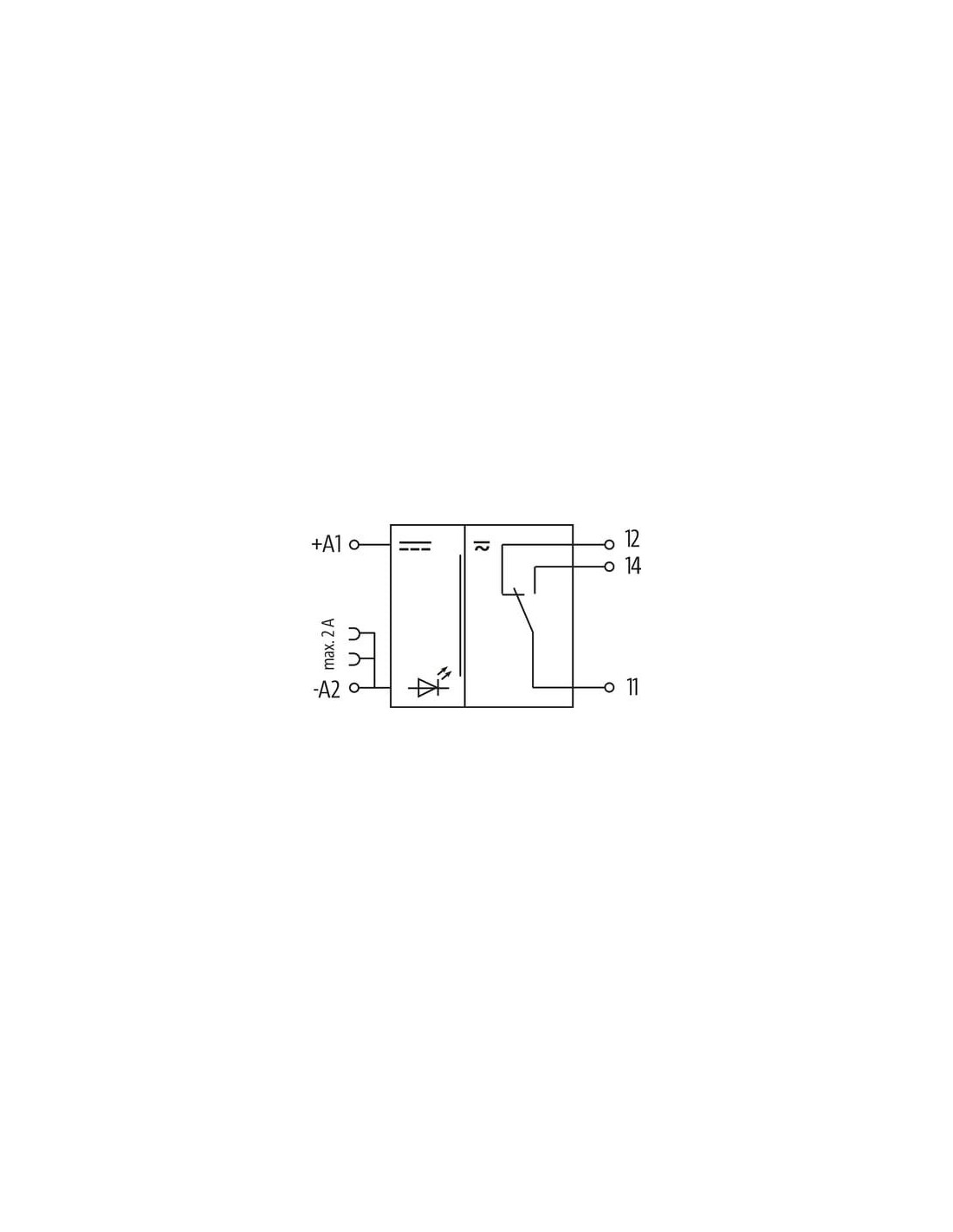

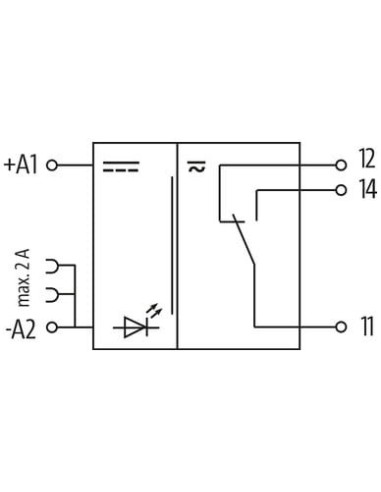

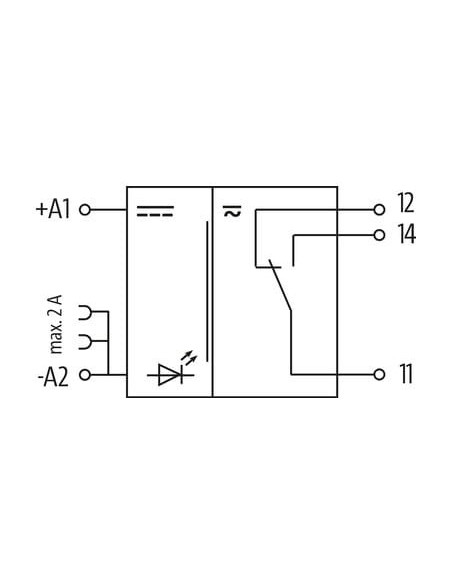

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik wyjściowy MIRO 6.2 12V DC 6A – Murrelektronik (kod: 6652050)
Przekaźnik wyjściowy MIRO 6.2 o kodzie 6652050 marki Murrelektronik to zaawansowane urządzenie elektromechaniczne przeznaczone do separacji i sterowania sygnałami w aplikacjach przemysłowych. Wyposażony w jeden zestyk przełączny, cechuje się kompaktową konstrukcją oraz bardzo wąską szerokością montażową – zaledwie 6,2 mm, co umożliwia instalację nawet w ograniczonych przestrzeniach rozdzielnic elektrycznych.
Zastosowanie przekaźnika wyjściowego MIRO 6.2
Przekaźnik 12V DC 6A dedykowany jest przede wszystkim do zastosowań w przemysłowych układach automatyki, gdzie istotne są niezawodność oraz bezpieczna separacja sygnałów. Sprawdza się zarówno w sterowaniu maszynami, w systemach rozproszonego sterowania, jak i w automatyce budynkowej oraz systemach alarmowych.
- Separacja galwaniczna wejścia i wyjścia zgodnie z normą EN 60947-1 (bezpieczna separacja),
- Kompaktowa konstrukcja – oszczędność miejsca w szafie sterowniczej,
- Wytrzymałość mechaniczna i elektryczna – nawet do 20 milionów cykli,
- Wskaźnik statusu LED – zielone podświetlenie stanu pracy,
- Uniwersalne zastosowanie: automatyka przemysłowa, panele sterujące, rozdzielnice, systemy HVAC, linie produkcyjne.
Najważniejsze zalety przekaźnika Murrelektronik MIRO 6.2
- Bardzo wąska konstrukcja (6,2 mm) – zapewnia efektywne wykorzystanie przestrzeni montażowej,
- Zaciski sprężynowe FK (łatwy i szybki montaż oraz podłączanie przewodów),
- Wysoka obciążalność – przekaźnik umożliwia przełączanie prądów do 6A przy napięciach do 250V AC/DC,
- Długi czas życia – aż do 20 milionów cykli mechanicznych i elektrycznych,
- Odporność na warunki przemysłowe – praca w zakresie temperatur od -25°C do +60°C,
- Zdwojone zabezpieczenia – znamionowy pik napięciowy 4 kV gwarantuje bezpieczeństwo pracy.
Możliwości i szerokie zastosowanie w przemyśle
Przekaźnik MIRO 6.2 znajduje szerokie zastosowanie w instalacjach przemysłowych do sterowania odbiornikami, silnikami, oświetleniem oraz jako element separujący w obwodach wejściowych i wyjściowych sterowników PLC. Dedykowany jest również do systemów, gdzie niezbędna jest pewna separacja galwaniczna sygnałów sterujących oraz ograniczona ilość miejsca montażowego.
- Panele sterownicze i rozdzielnice automatyki,
- Sterowanie i zabezpieczanie maszyn przemysłowych,
- Układy wejść/wyjść sterowników programowalnych (PLC),
- Systemy HVAC, BMS, instalacje budynkowe,
- Systemy sterowania oświetleniem oraz obwody pomocnicze.
Nowoczesna technologia i bezpieczeństwo użytkowania
MIRO 6.2 został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy w standardzie przemysłowym. Materiał stykowy AgSnO2 zapewnia odporność na zużycie oraz zachowanie wysokich parametrów przewodzenia przez cały okres użytkowania. Przekaźnik spełnia rygorystyczne normy bezpieczeństwa oraz kompatybilności elektromagnetycznej.
Przekaźnik wyjściowy Murrelektronik MIRO 6.2 to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, które łączy uniwersalność zastosowania, kompaktowe wymiary oraz najwyższe standardy bezpieczeństwa elektrycznego.
