1 przekaźnik; 1 zestyk przełączny
8 A
24...230 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 21,6 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 7 mA |
| Napięcie sterujące AC min. | 24 V |
| Napięcie sterujące AC maks. | 230 V |
| Napięcie sterujące DC min. | 24 V |
| Napięcie sterujące DC maks. | 230 V |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,1 A @ 24 V, 0,15 A @ 110 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 6 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 20 ms |
| Czas zadziałania maks. | 8 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków

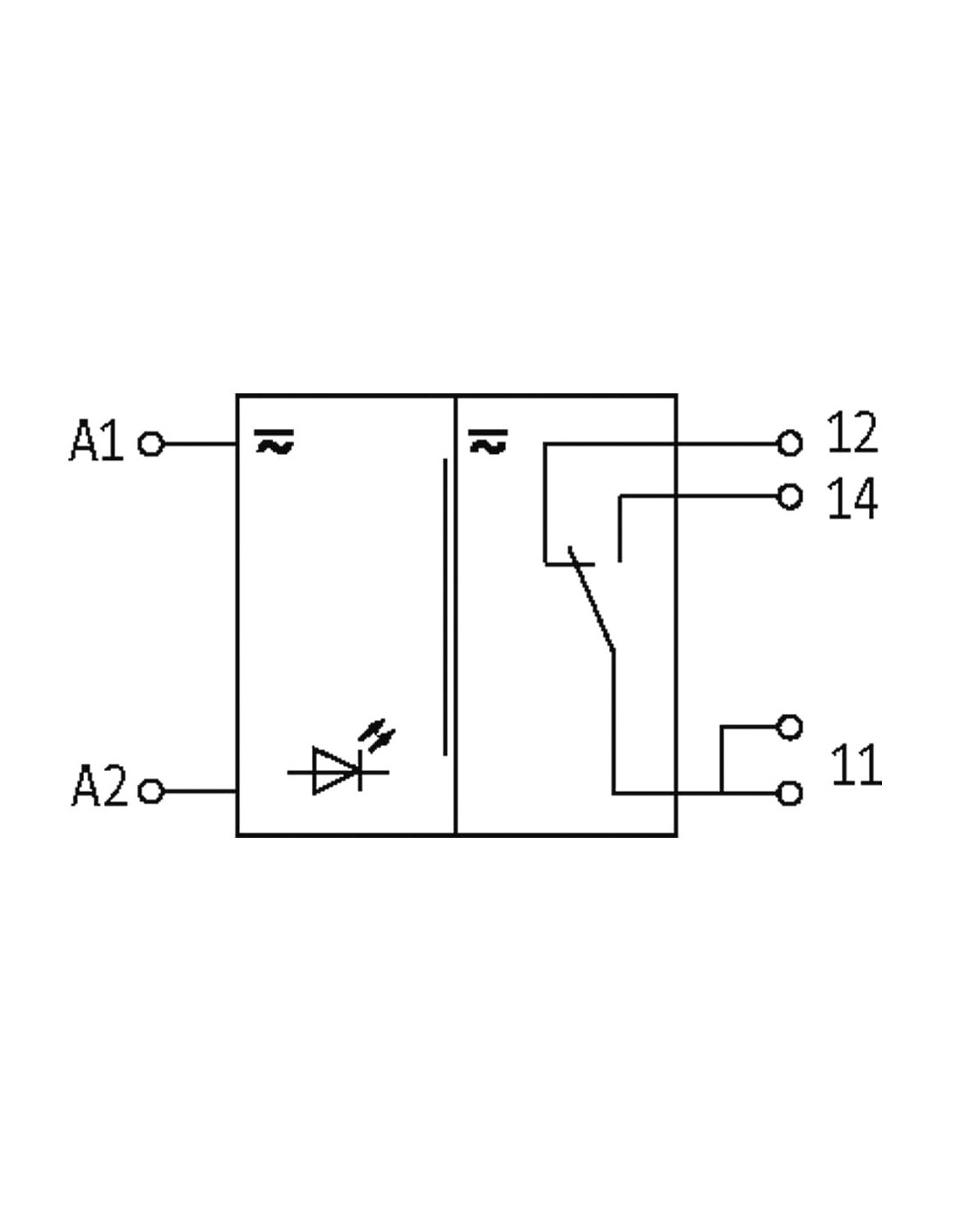

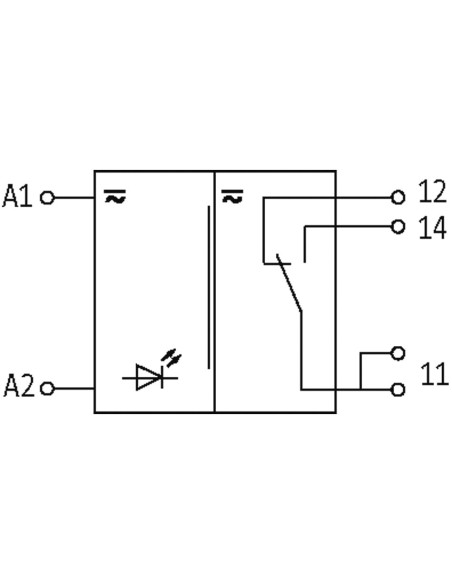

Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | A 2 |
| PIN 2 | free |
| PIN 3 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 14 |
| PIN 2 | 12 |
| PIN 3 | 11 |

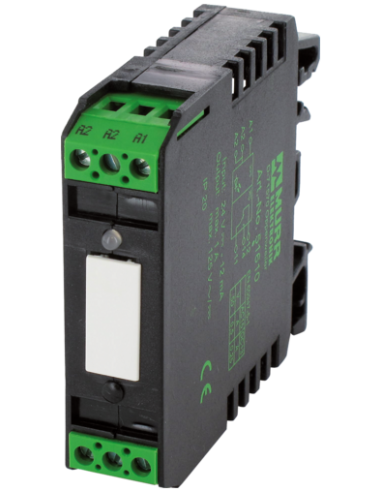

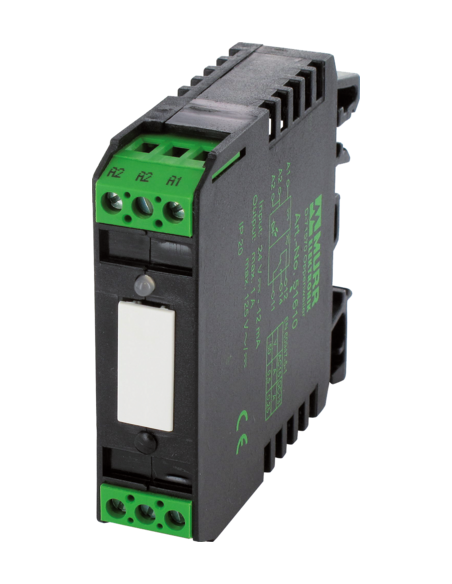

Moduł przekaźnika RMI 11/24-230 WE: 24#230VAC/DC - NOWOCZESNE ROZWIĄZANIE AUTOMATYKI
Moduł przekaźnika RMI 11/24-230 firmy Murrelektronik to uniwersalny przekaźnik przemysłowy, przeznaczony zarówno do zastosowań w systemach automatyki, jak i w instalacjach przemysłowych oraz budowlanych. Produkt cechuje się wysoką niezawodnością, intuicyjną obsługą i wszechstronnością zastosowania dzięki szerokiemu zakresowi napięcia sterowania (24...230V AC/DC).
Charakterystyka produktu – przekaźnik sygnałowy, uniwersalny
RMI 11/24-230 wyposażony jest w jeden przekaźnik z jednym zestykem przełącznym o maksymalnym prądzie obciążenia 8A. Przekaźnik pozwala na sterowanie zarówno obciążeniami AC, jak i DC do napięcia 250V, co zapewnia szerokie możliwości integracji w różnych aplikacjach.
- Szeroki zakres napięcia zasilania: 24...230V AC/DC
- Maksymalny prąd przełączania: 8 A
- Uniwersalne zaciski śrubowe – szybki i bezpieczny montaż przewodów
- Kompaktowe wymiary – oszczędność miejsca w rozdzielnicy
- Dioda LED sygnalizująca stan pracy (kolor czerwony)
- Wysoka trwałość mechaniczna i elektryczna – żywotność do 20 milionów cykli
- Montaż na szynie DIN TH35 (zgodnie z normą EN 60715)
- Wytrzymałość na przepięcia do 6 kV
Zastosowania modułu przekaźnika – automatyka, przemysł, budownictwo
Moduły przekaźnikowe, takie jak RMI 11/24-230, stanowią niezbędny element systemów sterowania automatyki przemysłowej, maszyn, paneli sterowniczych, instalacji HVAC oraz aplikacji budowlanych. Doskonale sprawdzają się do izolacji galwanicznej, wzmacniania sygnałów sterujących, a także do przełączania różnych obciążeń – zarówno rezystancyjnych, jak i indukcyjnych.
Typowe zastosowania:
- Sterowanie silnikami, zaworami, oświetleniem oraz urządzeniami wykonawczymi
- Separacja sygnałów sterujących w rozdzielnicach
- Przełączanie obciążeń w systemach automatyki budynków
- Ochrona i wydłużenie żywotności elementów sterowania
- Aplikacje wymagające szerokiego zakresu napięcia wejściowego
Budowa i montaż – wygoda i oszczędność miejsca
Obudowa przekaźnika RMI 11/24-230 umożliwia szybki i bezproblemowy montaż na typowej szynie DIN TH35 lub G32. Zaciski śrubowe ułatwiają podłączenie przewodów, gwarantując pewne połączenie nawet w trudnych warunkach przemysłowych. Sygnalizacja LED umożliwia natychmiastową diagnostykę stanu pracy.
Bezawaryjność i bezpieczeństwo użytkowania
Dzięki wysokiej odporności na przepięcia oraz długiej żywotności mechanicznej i elektrycznej, moduł przekaźnika RMI 11/24-230 zapewnia bezpieczną pracę w wymagających warunkach, zachowując niezawodność przez długi czas użytkowania. Zastosowany materiał styków (AgNi) minimalizuje skutki zużycia podczas intensywnej eksploatacji.
Podsumowanie – przekaźnik uniwersalny do przemysłu i automatyki
Przekaźnik sygnałowy RMI 11/24-230 stanowi nowoczesne rozwiązanie do przełączania i izolowania sygnałów w systemach automatyki przemysłowej, szafach sterowniczych oraz instalacjach budowlanych. Uniwersalność, wytrzymałość i szerokie możliwości zastosowania czynią go doskonałym wyborem dla integratorów, elektryków i automatyków.
