1 przekaźnik; 1 zestyk przełączny
8 A
230 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 253 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 253 V |
| Prąd wejściowe | 5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2,5 A @ 24 V, 0,4 A @ 110 V, 0,3 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 6 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |

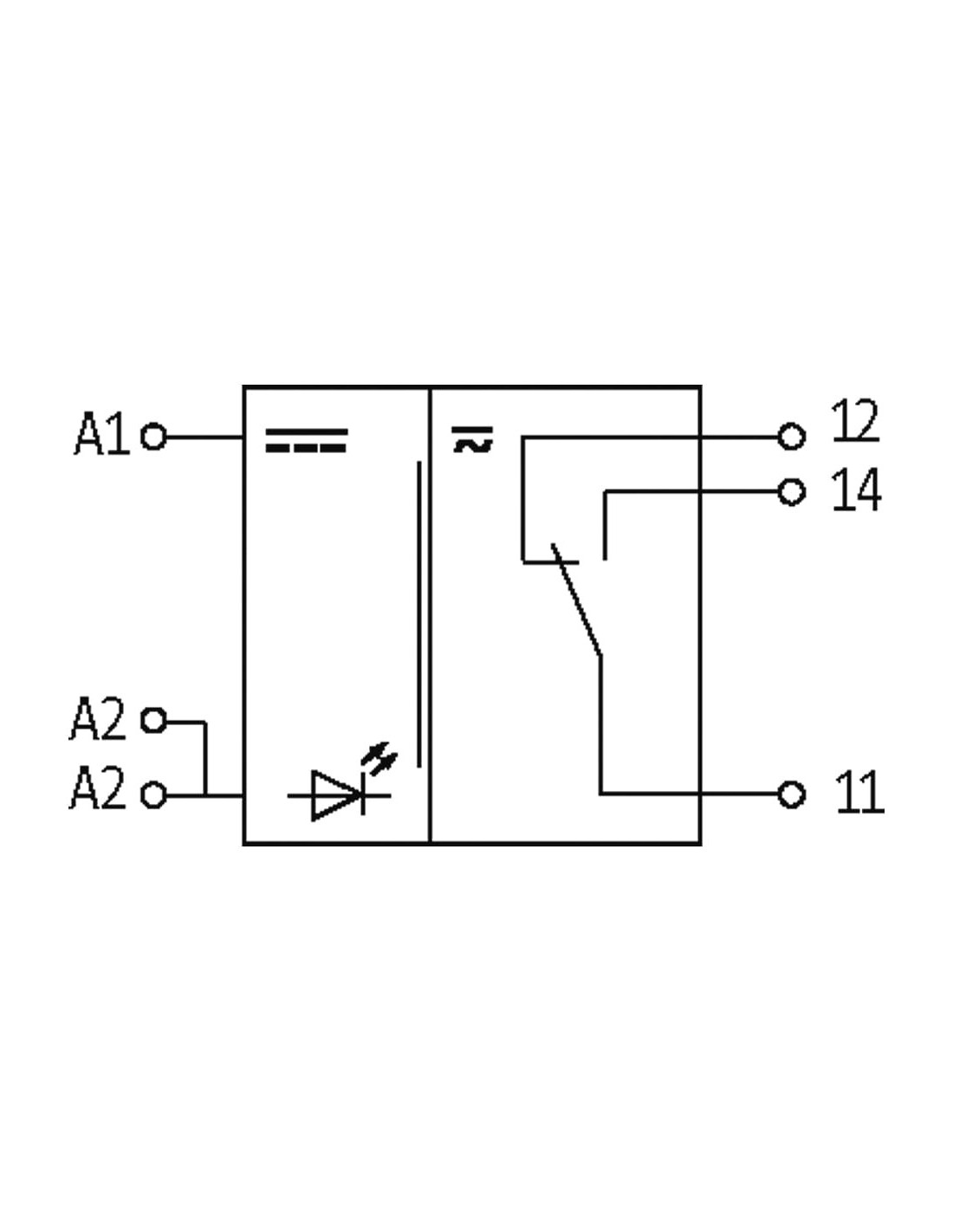

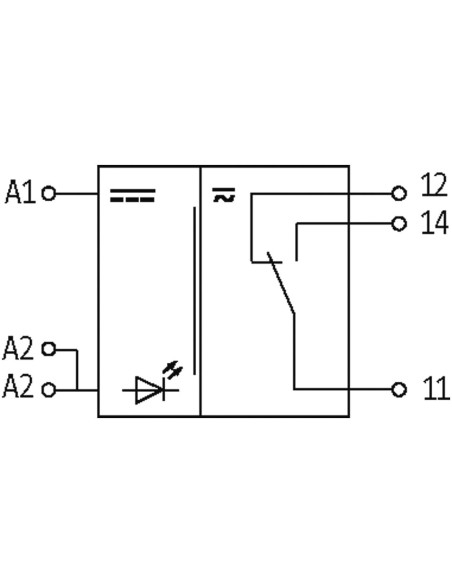

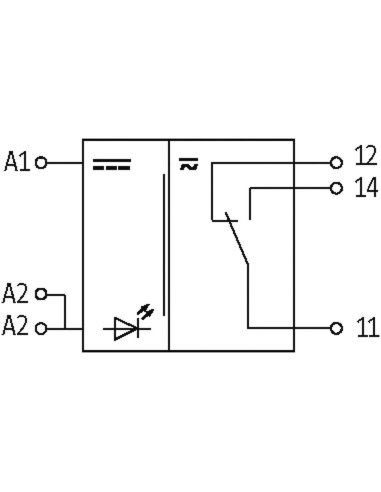

| PIN 1 | A 2 |
| PIN 2 | A 2 |
| PIN 3 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | 12 |
| PIN 2 | 11 |
| PIN 3 | 14 |

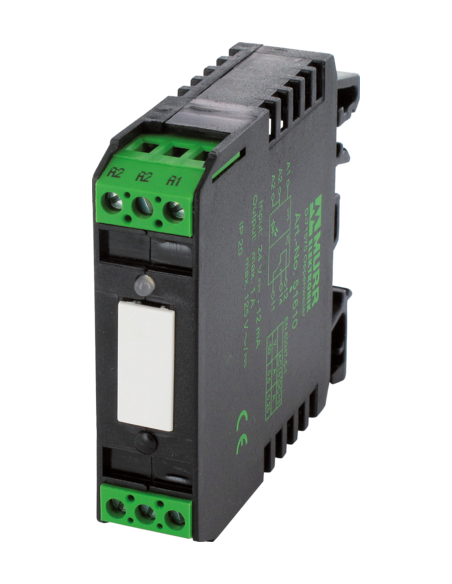

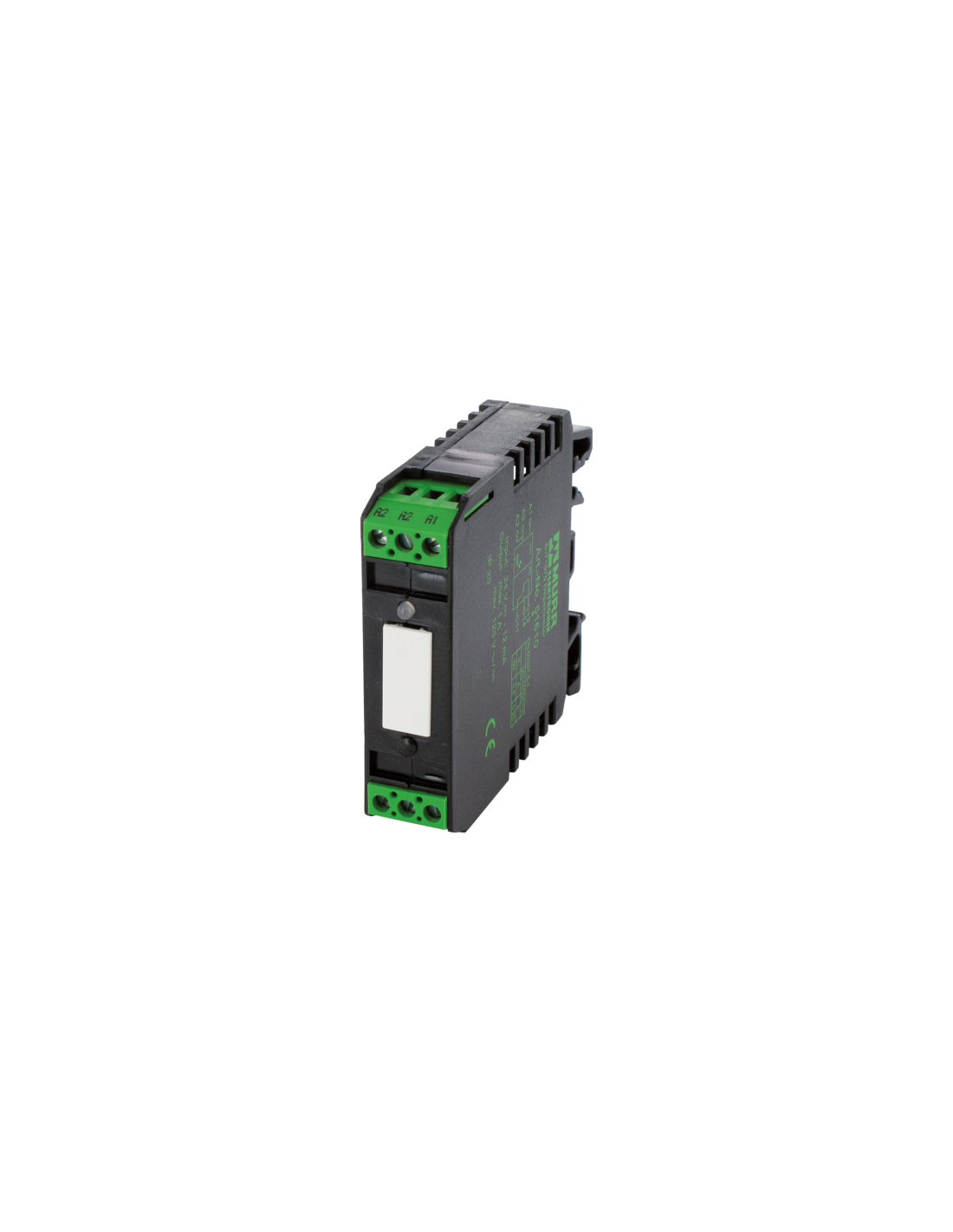

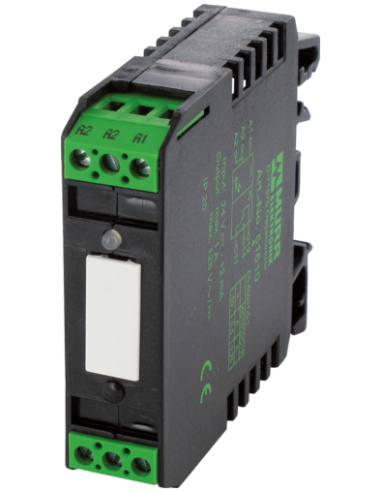

Moduł przekaźnika RMI 11/230 WE:230VAC/DC – wytrzymały i uniwersalny przekaźnik 8A 51603
Moduł przekaźnika RMI 11/230 to niezawodne i kompaktowe rozwiązanie przeznaczone do realizacji funkcji przełączania prądów zarówno w układach AC, jak i DC. Dzięki uniwersalnemu napięciu sterowania 230V AC/DC oraz wytrzymałym stykam przełącznym o obciążalności do 8A, moduł znajduje zastosowanie wszędzie tam, gdzie istotna jest pewność działania oraz bezpieczeństwo układu.
Przekaźnik modułowy 230V AC/DC – zastosowania i wykorzystanie
Przekaźnik RMI 11/230 doskonale sprawdzi się w automatyce przemysłowej, instalacjach budowlanych, szafach sterowniczych, systemach zabezpieczeń oraz w aplikacjach wymagających separacji galwanicznej i automatycznego sterowania obciążeniami. Umożliwia sterowanie i przełączanie różnych urządzeń, takich jak pompy, wentylatory, grzałki czy elektrozawory.
- Automatyka przemysłowa – separacja i zarządzanie sygnałami sterującymi
- Budownictwo i instalacje elektryczne – sterowanie oświetleniem, ogrzewaniem, roletami
- Układy alarmowe i sygnalizacyjne – realizacja funkcji przełączających
- Systemy zarządzania energią – przełączanie odbiorników, zabezpieczenia
Kluczowe cechy modułu przekaźnika RMI 11/230 8A
Wyróżniające cechy tego przekaźnika:
- Uniwersalne napięcie sterowania 230V AC/DC – możliwość pracy zarówno w obwodach prądu zmiennego, jak i stałego
- Wysoka obciążalność styków – do 8A przy 250V AC/DC
- Wytrzymałość mechaniczna i elektryczna – długa żywotność i niezawodność
- Szybki czas przełączania – optymalna reakcja w aplikacjach przemysłowych
- Kompaktowa konstrukcja – oszczędność miejsca w szafie sterowniczej
- Wskaźnik LED – łatwa diagnostyka i kontrola stanu przekaźnika
- Montaż na szynie DIN TH35 – szybka i wygodna instalacja
- Zaciski śrubowe – pewne i trwałe połączenie przewodów
Zalety stosowania przekaźnika RMI 11/230
Moduł przekaźnika RMI 11/230 to połączenie solidności, długiej żywotności oraz bezpieczeństwa eksploatacji. Odporność na wysokie napięcia udarowe (pik napięciowy do 6kV), długa żywotność elektryczna i mechaniczna oraz szeroki zakres temperatur roboczych czynią ten moduł niezastąpionym elementem dla profesjonalistów.
Typowe zastosowania przekaźnika przemysłowego 230V / 8A
- Sterowanie oświetleniem i urządzeniami automatyki budowlanej
- Konstrukcje maszyn i linii technologicznych
- Rozdzielnie elektryczne w zakładach produkcyjnych
- Układy zabezpieczeń i sygnalizacji
- Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja)
Wysoka niezawodność, szerokie spektrum możliwości zastosowania oraz niezawodne działanie nawet w trudnych warunkach przemysłowych czynią moduł przekaźnika RMI 11/230 WE:230VAC/DC doskonałym rozwiązaniem dla wymagających układów sterowania i automatyki.
