1 przekaźnik; 1 zestyk zwierny
6 A
230 V AC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 195 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC | 230 V |
| Napięcie wejściowe DC min. | 195 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowe | 3,5 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 4 A @ 24 V, 4 A @ 110 V, 4 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,25 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv, Ag hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

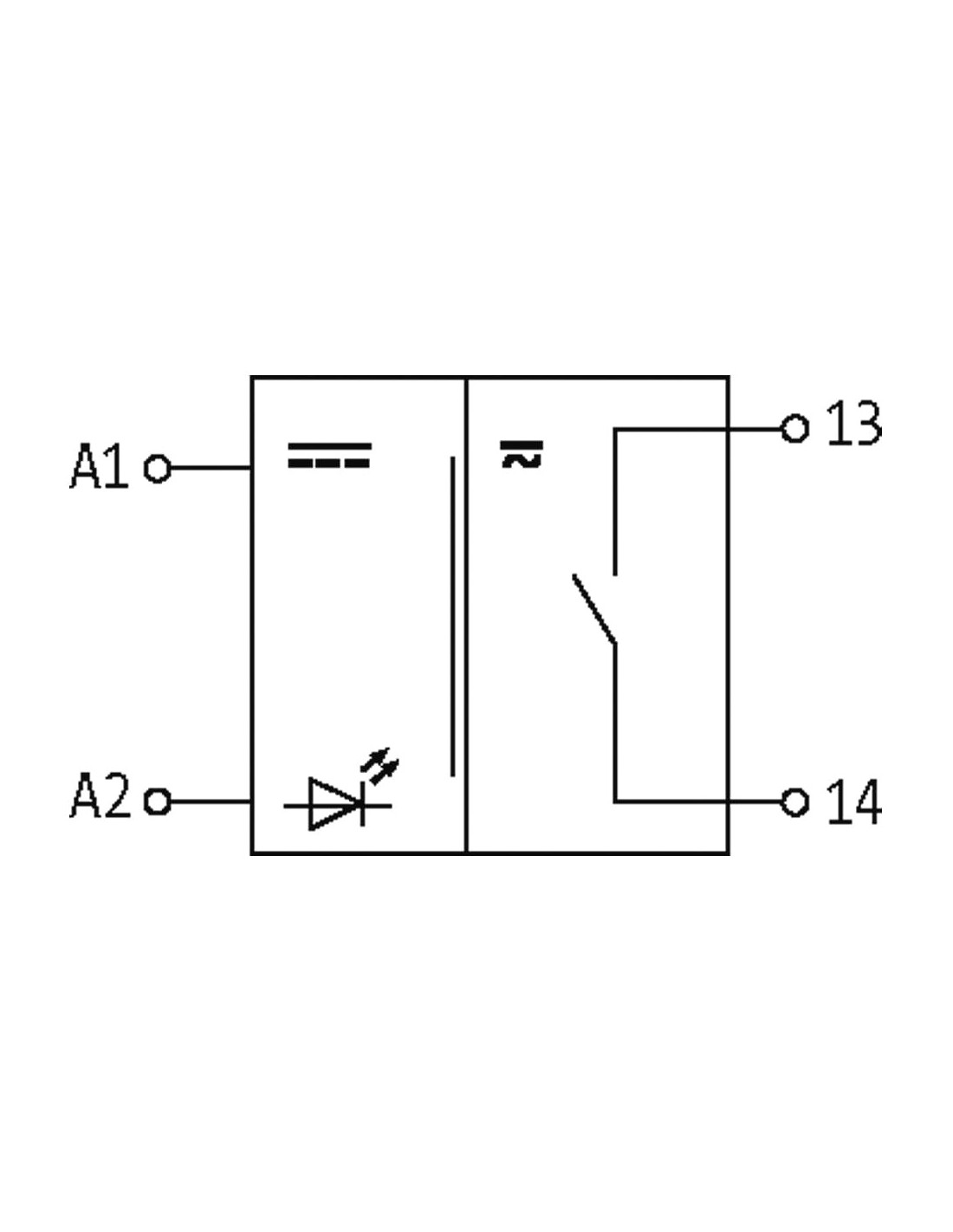

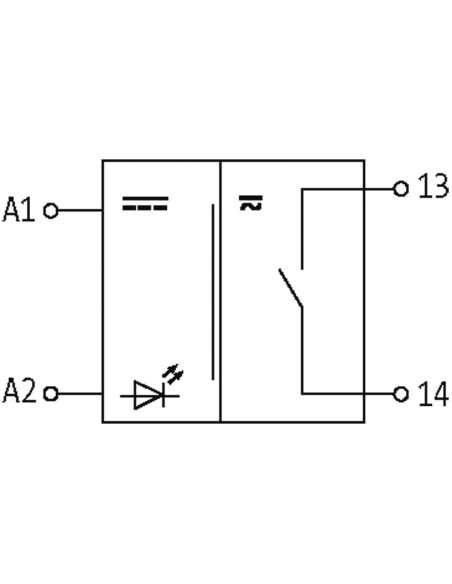

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 2 |
| PIN 2 | A 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Moduł przekaźnika RMM 11/230V 51515 – niezawodne przełączanie i separacja sygnałów
Moduł przekaźnika RMM 11/230V o kodzie produktu 51515 to kompaktowe i uniwersalne rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach niskonapięciowych. Jego główną funkcją jest niezawodne przełączanie oraz separacja sygnałów wejściowych i wyjściowych, co znacząco zwiększa bezpieczeństwo oraz funkcjonalność rozbudowanych instalacji elektrycznych.
Najważniejsze cechy użytkowe modułu przekaźnika RMM 11/230V
- Zasilanie szerokim zakresem napięcia wejściowego – możliwość pracy zarówno z napięciem AC 230V, jak i DC 230V, a także tolerancja napięcia od 195V do 250V, co daje elastyczność w doborze zastosowań.
- Kompaktowa budowa – niewielkie wymiary (wysokość: 56 mm, szerokość: 12 mm, głębokość: 64 mm) umożliwiają łatwy montaż w rozdzielnicach oraz szafach sterowniczych, nawet w przypadku ograniczonej przestrzeni.
- Szybka i prosta instalacja na szynie DIN (TH35, G32) zgodnie z EN 60715, dzięki solidnym zaciskom śrubowym.
- Wysoka trwałość mechaniczna i elektryczna – żywotność do 20 milionów cykli przełączeń gwarantuje długotrwałą i niezawodną pracę urządzenia.
- LED sygnalizujący stan pracy (czerwona dioda LED) zapewnia szybki i czytelny monitoring statusu przekaźnika.
- Cicha praca i szybki czas reakcji – czasy zadziałania przekaźnika wynoszą do 10 ms, odbicia do 1,5 ms oraz opadania do 15 ms.
- Duża wytrzymałość udarowa – napięcie znamionowe udarowe wynosi 4 kV, co umożliwia stosowanie przekaźnika w miejscach narażonych na przepięcia.
Zalety stosowania modułu przekaźnika RMM 11/230V
Przekaźnik RMM 11/230V umożliwia łatwe odseparowanie obwodów sterujących od wykonawczych, skutecznie zabezpieczając układy przed przepięciami i zakłóceniami. Dzięki swojej budowie oraz wysokim parametrom pracy, doskonale sprawdza się w nowoczesnych systemach automatyki, gdzie wymagana jest duża niezawodność działania. Przekaźnik może być wykorzystywany zarówno w aplikacjach przemysłowych, jak i w systemach budynkowych czy automatyce HVAC.
- Ochrona obwodów sterujących – separacja galwaniczna zwiększa bezpieczeństwo komponentów elektroniki podatnych na zakłócenia.
- Wysoka obciążalność styków: 6A przy napięciu do 250V AC/DC w kategorii użytkowej AC-12 oraz odporność na prądy udarowe.
- Uniwersalność zastosowania – możliwość pracy przy zasilaniu AC lub DC znacznie poszerza zakres możliwych instalacji urządzenia.
- Bezproblemowa konserwacja i szybka diagnostyka dzięki wskaźnikowi LED.
Typowe zastosowania modułu przekaźnika RMM 11/230V
Moduł przekaźnika 51515 rekomendowany jest do zastosowań takich jak:
- Automatyka przemysłowa
- Sterowanie maszynami i urządzeniami produkcyjnymi
- Systemy HVAC
- Instalacje elektroenergetyczne niskiego napięcia
- Systemy zabezpieczeń i sygnalizacji
- Separacja sygnałów sterujących w rozbudowanych szafach sterowniczych
Dzięki swoim kompaktowym rozmiarom, solidnej konstrukcji i szerokiemu zakresowi parametrów, moduł przekaźnika RMM 11/230V, kod 51515, stanowi niezawodne ogniwo każdej profesjonalnej instalacji elektrycznej i automatyki.
