2 zestyki zwierne
6 A
24 V AC/DC
Zaciski sprężynowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 16 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

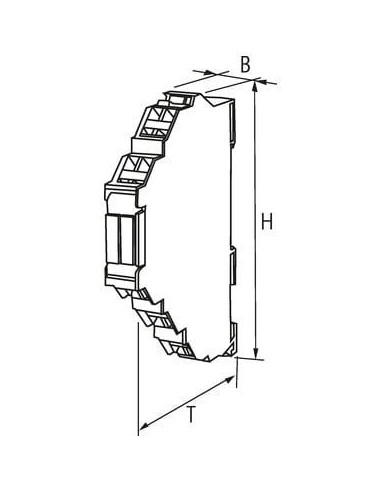

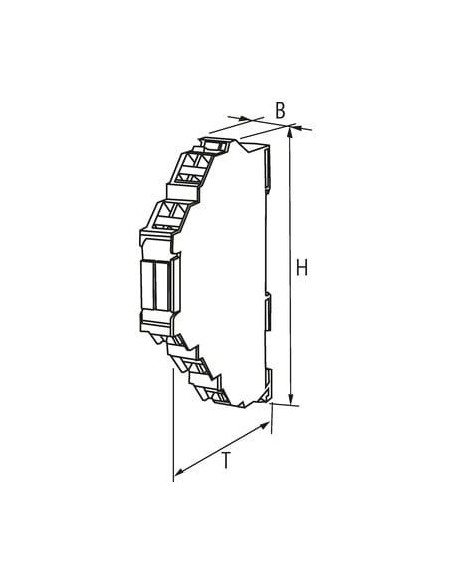

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |

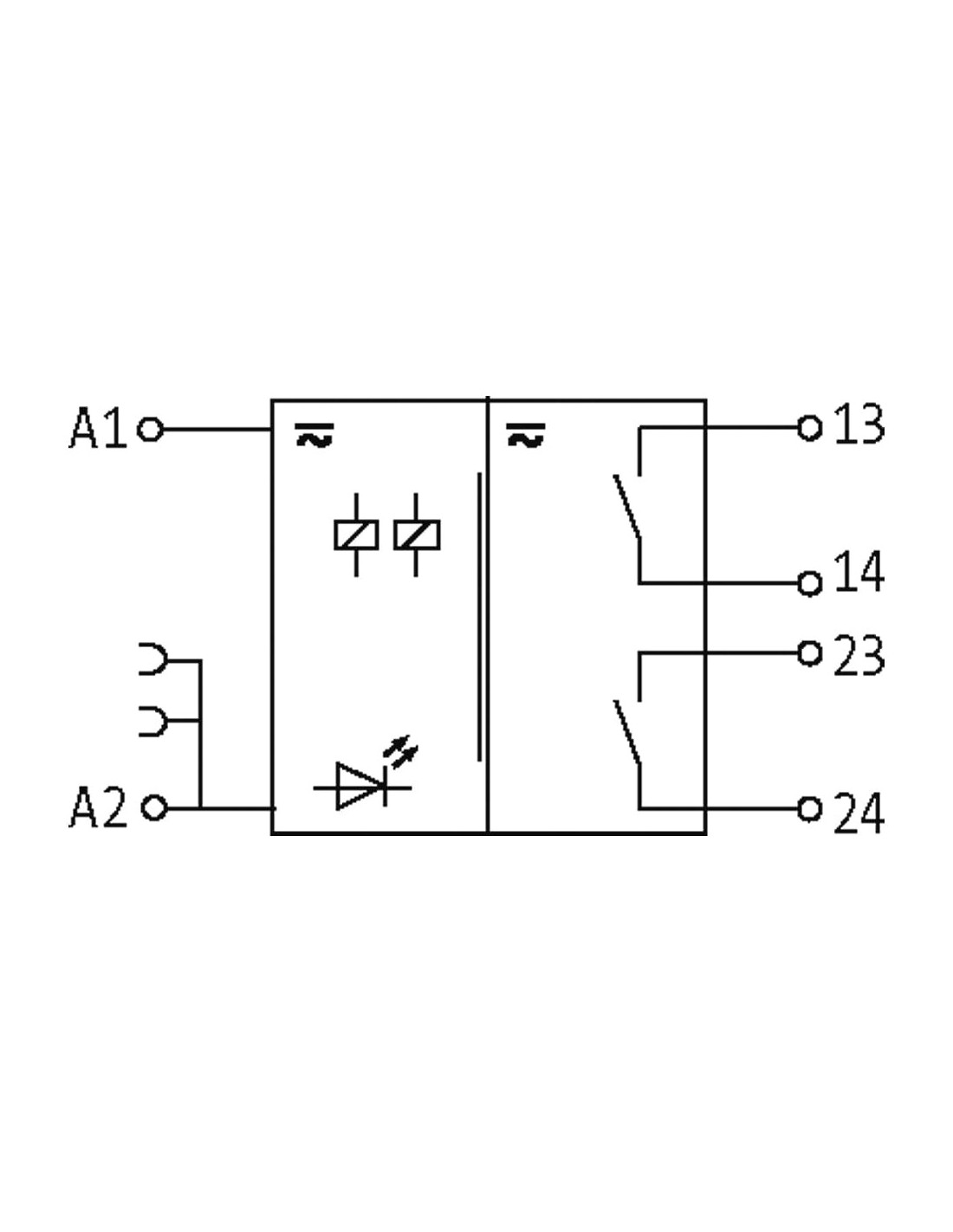

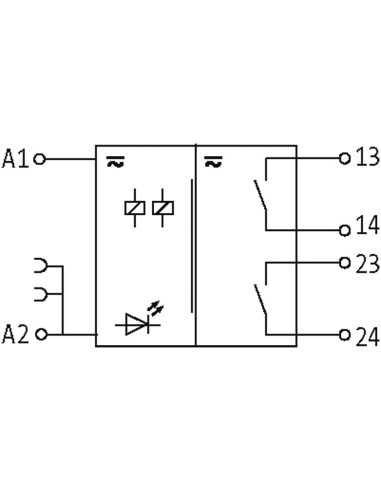

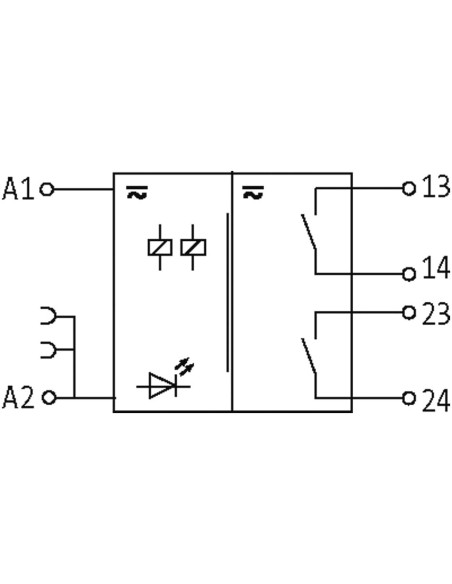

| PIN 1 | 13 |
| PIN 2 | 23 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |

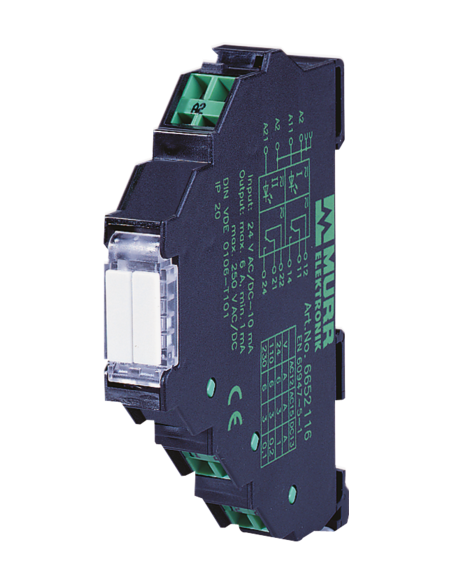

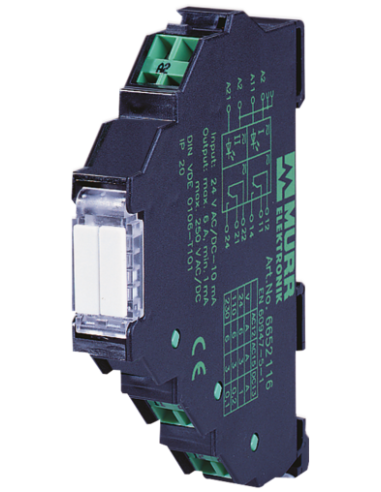

MIRO 12.4 24V-2S Przekaźnik wyjściowy 6652106 – Przekaźnik instalacyjny na szynę DIN
Przekaźnik wyjściowy MIRO 12.4 24V-2S (kod: 6652106) to wysokiej jakości komponent przeznaczony do montażu na szynie DIN (zgodnej z EN 60715), łączący kompaktowe wymiary (wysokość: 90 mm, szerokość: 12,4 mm, głębokość: 65 mm) z niezawodnością działania. Urządzenie zostało wyposażone w 2 zestyki zwierne i umożliwia pracę zarówno w instalacjach AC, jak i DC o napięciu 24 V.
Zastosowanie i zalety przekaźnika MIRO 12.4 24V-2S
Przekaźnik MIRO 12.4 24V-2S doskonale sprawdza się w systemach automatyki przemysłowej, budownictwie, instalacjach sterowania, rozdzielnicach oraz szafach sterowniczych. Wytrzymałość elektryczna i mechaniczna (do 20 milionów cykli) oraz wysoka odporność na przepięcia (znamionowy pik napięciowy: 4 kV) umożliwiają długą eksploatację, nawet w intensywnie wykorzystywanych układach.
- Uniwersalne zastosowanie – obwody AC/DC, sterowanie, automatyka, rozdzielnice
- Kompaktowa konstrukcja – zaledwie 12,4 mm szerokości, idealna do ograniczonych przestrzeni
- Zaciski sprężynowe – szybki, wygodny i bezpieczny montaż bez użycia narzędzi
- LED sygnalizacyjny – zielona dioda LED do łatwej kontroli stanu przekaźnika
- Bezpieczeństwo – separacja galwaniczna zgodna z EN 60947-1
- Dostosowanie do szyn DIN – szybki montaż w szafkach i rozdzielnicach
- Materiały styków – AgSnO2 (srebro z tlenkiem cyny) zapewnia odporność na ścieranie i niezawodność przełączania
Typowe obszary zastosowań przekaźnika wyjściowego MIRO 12.4 24V-2S
MIRO 12.4 24V-2S jest idealny do:
- Automatyki maszyn i urządzeń przemysłowych
- Sterowania oświetleniem i ogrzewaniem
- Systemów alarmowych i monitoringu
- Paneli sterowniczych i systemów rozdziału energii
- Wielokanałowych sterowników PLC
- Aplikacji, w których wymagane jest szybkie i bezpieczne rozłączanie obwodów
Kluczowe cechy przekaźnika MIRO 12.4 24V-2S 6652106
Przekaźnik MIRO 12.4 24V-2S charakteryzuje się szerokim zakresem napięć zasilania (od 19,2 V do 30 V zarówno dla AC, jak i DC), wysoką obciążalnością styków (do 6 A przy 24/110/230 V AC) oraz maksymalną mocą łączeniową do 1500 VA dla AC i 120 W dla DC. Element świetnie radzi sobie również w trudniejszych warunkach otoczenia – temperatura pracy wynosi od -25°C do +60°C.
Dlaczego warto wybrać MIRO 12.4 24V-2S?
Konstrukcja przekaźnika, zgodność z normami przemysłowymi oraz zastosowanie nowoczesnych rozwiązań (takich jak zaciski sprężynowe czy wskaźnik LED) sprawiają, że MIRO 12.4 24V-2S jest solidnym wyborem do każdej profesjonalnej instalacji elektrycznej i automatyki.
