1 zestyk przełączny
6 A
110 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 110 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 121 V |
| Napięcie wejściowe DC | 110 V |
| Napięcie wejściowe DC min. | 95 V |
| Napięcie wejściowe DC maks. | 121 V |
| Prąd wejściowe | 4 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik wejściowy MIRO 6.2 110V-1U-FK 6652031 – kompaktowe i niezawodne rozwiązanie automatyki
Przekaźnik MIRO 6.2 110V-1U-FK o numerze katalogowym 6652031 to uniwersalny i wyjątkowo wąski moduł do montażu na szynie DIN (zgodnej z EN 60715). Jego szerokość wynosząca zaledwie 6,2 mm pozwala na oszczędność miejsca w rozdzielniach i szafach sterowniczych. Przeznaczony do szerokiej gamy zastosowań w automatyce przemysłowej, umożliwia bezpieczne i wydajne sterowanie obwodami elektrycznymi, zarówno w systemach AC, jak i DC.
Zastosowania i możliwości przekaźnika MIRO 6.2 110V-1U-FK
Przekaźnik wejściowy MIRO znajduje zastosowanie w:
- Automatyce przemysłowej – współpraca z PLC, kontrola wejść i wyjść sygnałowych, izolacja galwaniczna sygnałów.
- Schematy bezpieczeństwa – separacja sygnałów zgodnie z normą EN 60947-1 (safe separation).
- Modernizacji rozdzielnic – łatwa integracja dzięki wąskiej obudowie i sprężynowym zaciskom.
- Systemach sygnalizacji – kontrola oraz sygnalizacja załączenia dzięki wbudowanej żółtej diodzie LED.
Kluczowe cechy przekaźnika MIRO 6.2 110V-1U-FK
- Uniwersalne napięcie wejściowe: 110 V AC/DC (zakres 95-121 V), szerokie zastosowanie w różnych układach sterowania.
- Niskie zużycie prądu sterowania: tylko 4 mA – oszczędność energii przy dużej liczbie przekaźników.
- Styk przełączny o wysokiej trwałości: maksymalny prąd 6 A przy napięciu do 250 V AC/DC; 20 milionów cykli mechanicznych.
- Sprężynowe zaciski (FK): pewne, bezpieczne i szybkie podłączanie przewodów, eliminacja luzowania połączeń podczas drgań.
- Wyraźna sygnalizacja: żółta dioda LED umożliwia łatwą kontrolę stanu pracy przekaźnika.
- Bezpieczna separacja galwaniczna: ochrona obwodów sterowania przed zakłóceniami i przepięciami.
- Obudowa o wysokiej wytrzymałości: stopień ochrony IP20, odporność na typowe warunki przemysłowe.
- Szybkie czasy przełączania: czas zadziałania poniżej 10 ms oraz odbicia poniżej 1,5 ms, co umożliwia precyzyjne sterowanie.
Typowe branże i środowiska zastosowań
MIRO 6.2 110V-1U-FK doskonale sprawdza się w branżach wymagających niezawodnej separacji sygnałów i kompaktowych rozwiązań, takich jak:
- Automatyka budynkowa
- Inżynieria maszyn i urządzeń
- Energetyka i elektrownie
- Systemy HVAC
- Sterowanie oświetleniem i procesami technologicznymi
Budowa i prostota montażu przekaźnika MIRO 6.2

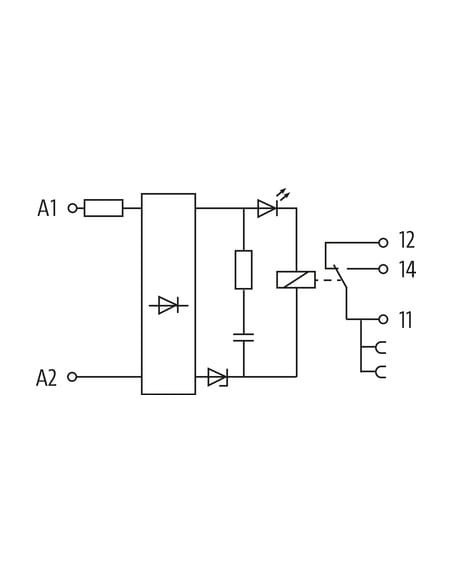

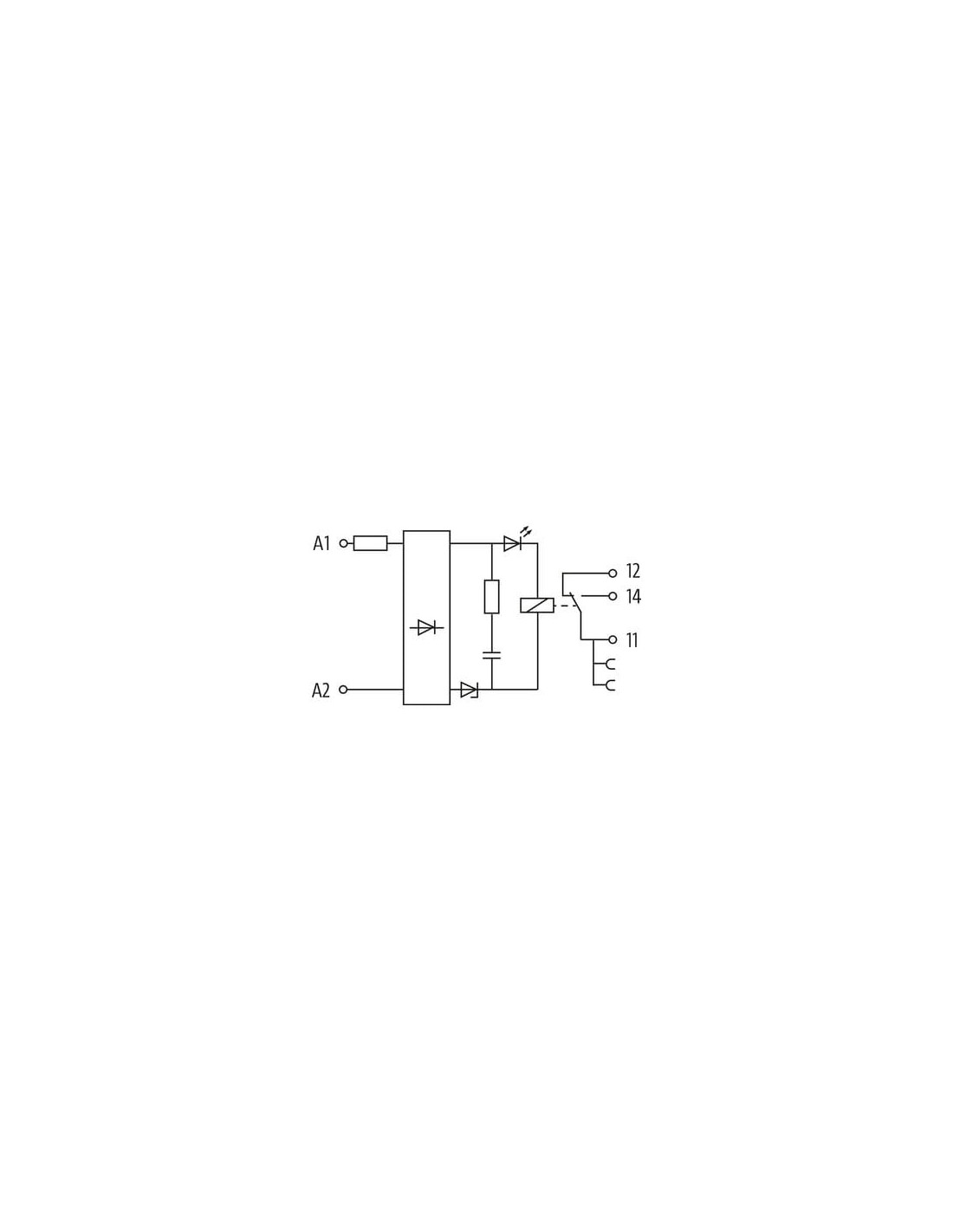

Przekaźnik wyposażony jest w pięć zacisków sprężynowych FK oraz oznaczone piny (A1, A2, 11, 12, 14), co znacząco ułatwia prawidłowe i szybkie podłączenie. Dzięki niewielkim wymiarom (wysokość 91 mm, szerokość 6,2 mm, głębokość 70 mm) optymalnie sprawdza się w nowoczesnych, modułowych szafach elektrycznych.
Układ elektroniczny zgodny ze schematem podłączeń zapewnia bezproblemową integrację w różnych aplikacjach sterowniczych.
Trwałość i bezpieczeństwo użytkowania
Podzespoły przekaźnika, w tym złocone styki wykonane z AgSnO2 oraz wysokiej jakości układ elektroniczny, gwarantują niezawodność i długą żywotność także przy intensywnej pracy. Odporność na przepięcia do 4 kV znacząco zwiększa poziom ochrony instalacji.
Moduł przeznaczony jest do pracy w szerokim zakresie temperatur (-25°C do +60°C), co umożliwia wykorzystanie w trudnych warunkach przemysłowych.
Podsumowanie – Przekaźnik MIRO 6.2 110V-1U-FK 6652031 do profesjonalnej automatyki
MIRO 6.2 110V-1U-FK to zaawansowany, kompaktowy i wysoce niezawodny przekaźnik wejściowy o szerokim zakresie zastosowań w automatyce oraz rozdzielniach sterowniczych. Dzięki przemyślanej konstrukcji i wysokim parametrom elektrycznym stanowi doskonałe rozwiązanie dla projektów wymagających najwyższej jakości i bezpieczeństwa.
