1 przekaźnik; 2 zestyki zwierne
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 21,6 V |
| Napięcie wejściowe DC maks. | 26,4 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1,5 A @ 24 V, 0,3 A @ 110 V, 0,15 A @ 230 V |
| Moc łączeniowa AC maks. | 2000 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowy pik napięciowy | 5 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

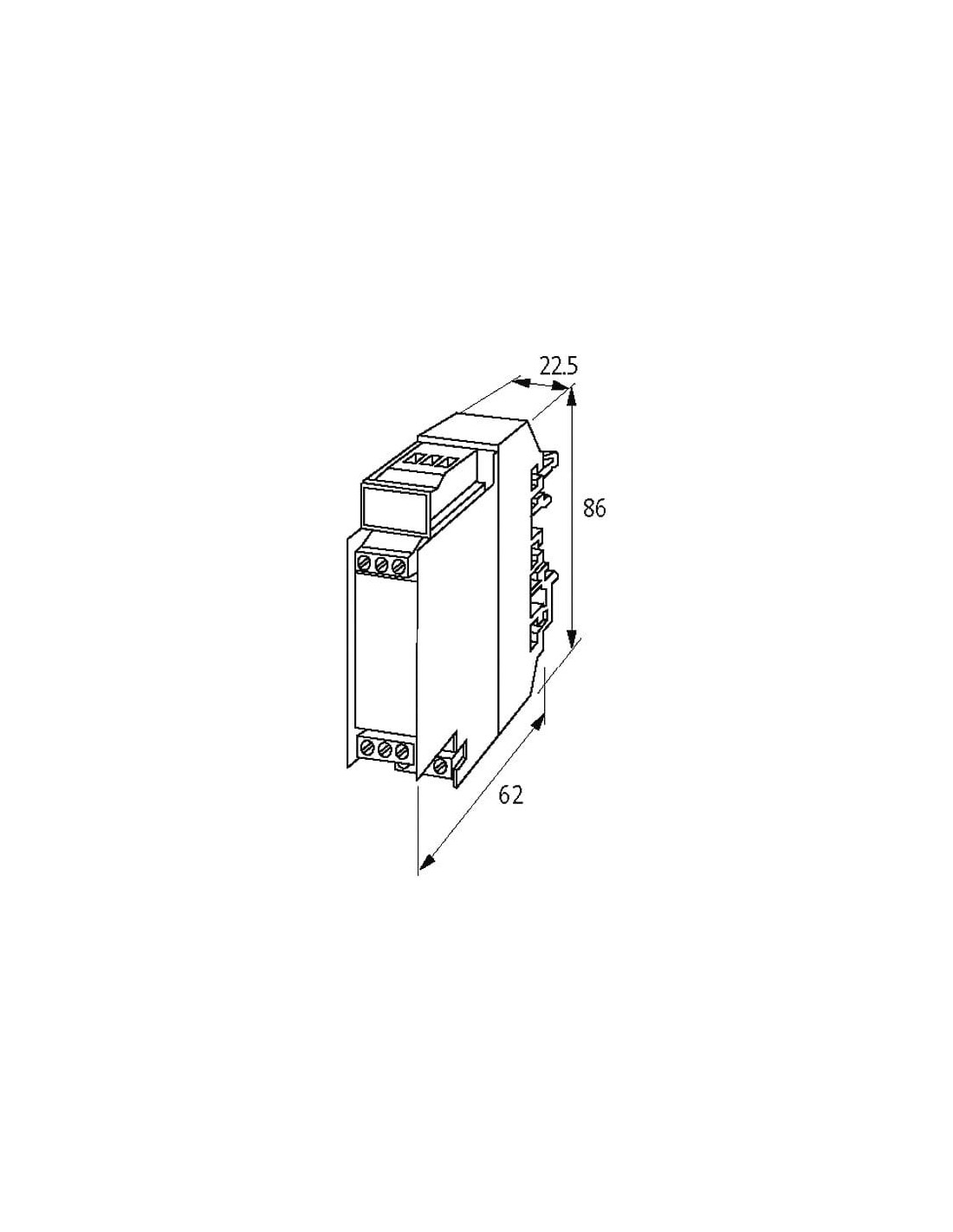

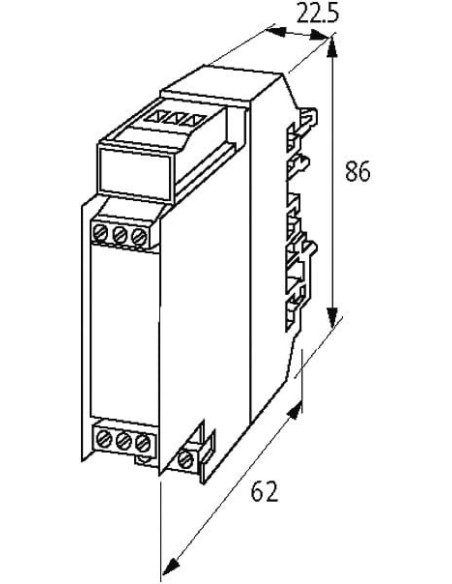

| Wysokość | 86 mm |
| Szerokość | 22,5 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |

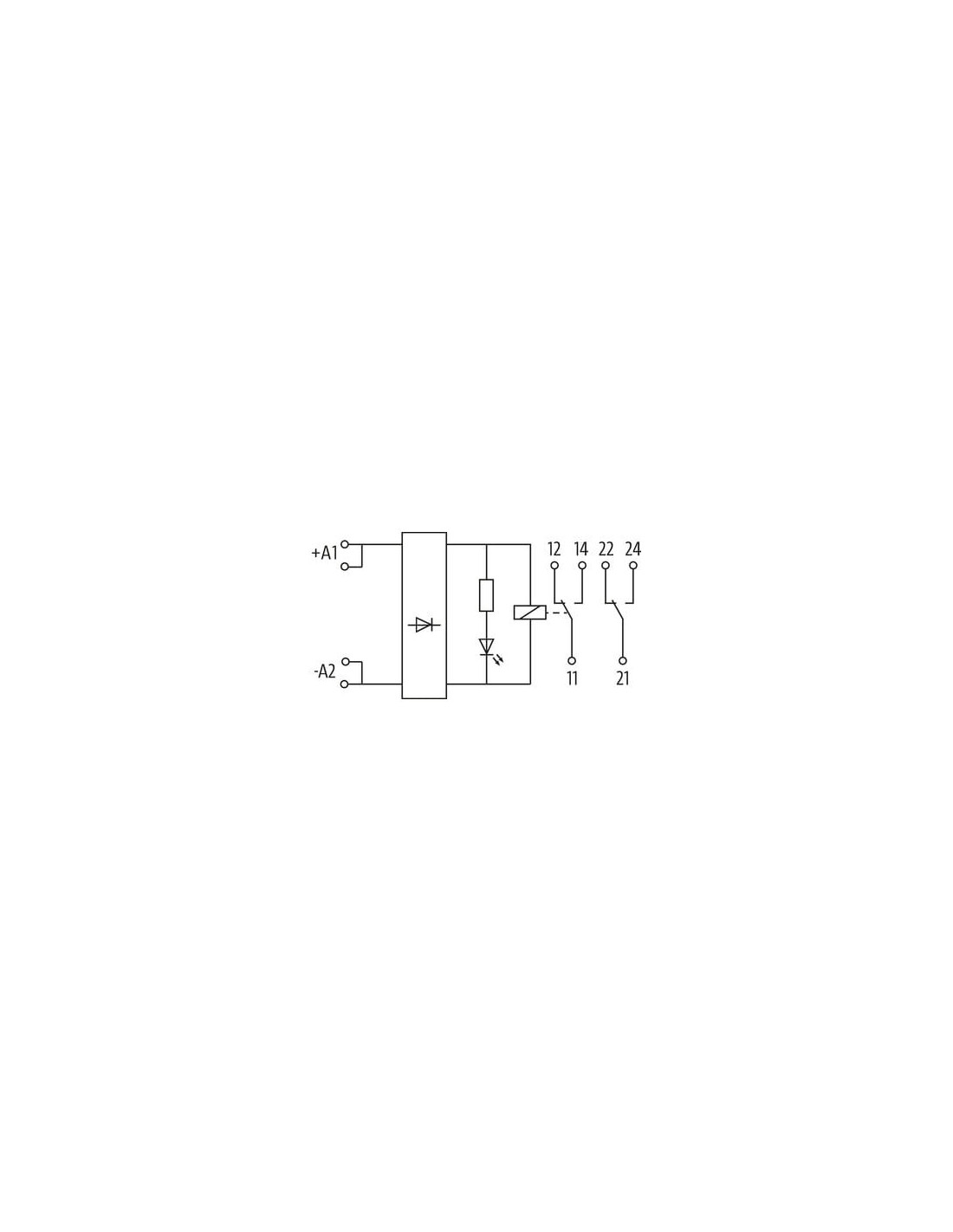

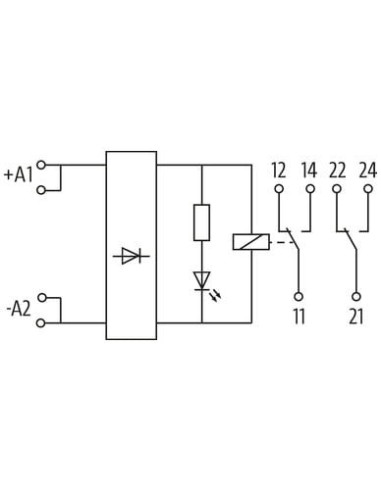

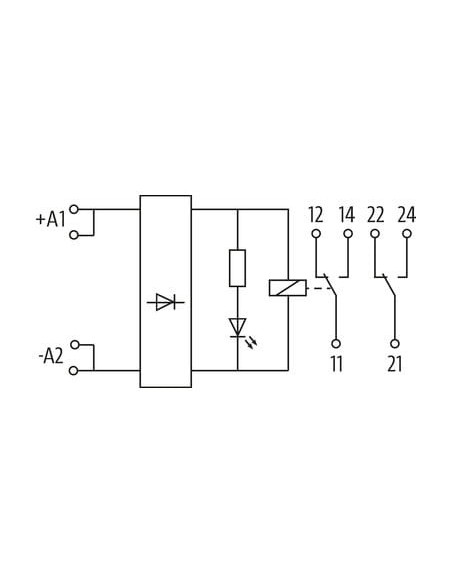

| Liczba biegunów | 10 |
| PIN 1 | + A 1 |
| PIN 2 | + A 1 |
| PIN 3 | - A 2 |
| PIN 4 | - A 2 |
| PIN 5 | 11 |
| PIN 6 | 12 |
| PIN 7 | 14 |
| PIN 8 | 21 |
| PIN 9 | 22 |
| PIN 10 | 24 |
Przekaźnik modułowy MKS-RA 12/24 24VDC 2NO 8A – do profesjonalnych zastosowań automatyki
Przekaźnik MKS-RA 12/24 (kod produktu: 67147) to niezawodne rozwiązanie przeznaczone do stosowania w systemach automatyki przemysłowej oraz instalacjach sterowniczych. Urządzenie zapewnia skuteczną separację sygnałów sterujących od sygnałów wykonawczych oraz gwarantuje wysoką trwałość mechaniczną i elektryczną. Kompaktowa budowa i sprawdzona konstrukcja sprawiają, że przekaźnik jest łatwy w montażu nawet w ograniczonych przestrzeniach rozdzielnic.
Najważniejsze zalety przekaźnika MKS-RA 12/24
- Trwałość – nawet do 20 milionów cykli mechanicznych i elektrycznych
- Kompaktowe wymiary – tylko 22,5 mm szerokości, łatwy montaż na szynie DIN (TH35)
- Wysoka wydajność przełączania – maksymalny prąd 8 A, obciążalność do 250 VAC/DC
- Bezpieczeństwo – zgodność ze standardami EN IEC 60947-5-1 oraz stopień ochrony IP20
- Podwójny zestyk zwierny (2 NO) – umożliwia niezależne sterowanie dwoma obwodami
- Łatwa instalacja – wyprowadzenia na zaciski śrubowe, czytelny układ pinów, czerwony wskaźnik LED
Zastosowanie przekaźnika 24VDC 2 NO do automatyki i sterowania
Przekaźnik MKS-RA 12/24 jest idealny do szerokiego zakresu zastosowań w systemach automatyki:
- sterowanie układami oświetleniowymi i wentylacyjnymi,
- izolacja galwaniczna sterowników PLC od urządzeń wykonawczych,
- uruchamianie siłowników oraz silników elektrycznych w maszynach,
- realizacja funkcji bezpieczeństwa oraz powielanie sygnałów,
- aplikacje w rozdzielnicach przemysłowych, panelach sterowania oraz stacjach zasilających.
Konstrukcja i praktyczne cechy użytkowe przekaźnika MKS-RA 12/24
Przekaźnik modułowy wyposażony jest w zaciski śrubowe, co zapewnia stabilne i bezpieczne podłączenie przewodów. Przezroczysta obudowa umożliwia łatwą wizualną kontrolę stanu pracy dzięki wbudowanej diodzie LED sygnalizującej załączenie cewki. Urządzenie charakteryzuje się wysoką odpornością na przepięcia – znamionowy pik napięciowy wynosi aż 5 kV. Materiał styków to wysokiej jakości Ag Ni, który zapewnia długą żywotność oraz niezawodne przełączanie przy niskich i wysokich prądach.
Dlaczego warto wybrać przekaźnik szynowy 24VDC MKS-RA 12/24?
Modułowy przekaźnik 24VDC to rozwiązanie projektowane z myślą o niezawodności, bezpieczeństwie oraz łatwości integracji z istniejącymi systemami. Dzięki uniwersalności oraz szerokiemu zakresowi dopuszczalnych napięć i prądów przełączanych, doskonale sprawdza się w rozbudowanych instalacjach automatyki oraz w prostych aplikacjach sterowniczych.
- Montaż na szynie DIN TH35 (EN 60715) – łatwa integracja z typowymi rozdzielnicami
- Krótkie czasy przełączania (maks. 10 ms) oraz minimalny czas odbicia styków
- Pracuje w wymagających środowiskach przemysłowych – odporny na zmiany temperatury i przepięcia
Zastosowanie przekaźnika MKS-RA 12/24 pozwala zwiększyć poziom bezpieczeństwa i gwarantuje wysoką trwałość instalacji, zarówno w aplikacjach przemysłowych, jak i w budynkach komercyjnych.
