Dostępny
1 zestyk zwierny
6 A
24 V DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
| Zdolność łączeniowa DC-13 (EN IEC 60947-5-1) | 0.1 A (24 V); 0.2 A (110 V); 0.1 A (230 V) |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Przekaźnik MIRO 6.2 24VDC-1S 6652004 – Przekaźnik przemysłowy na szynę DIN
Przekaźnik MIRO 6.2 24VDC-1S o numerze katalogowym 6652004 to kompaktowe rozwiązanie do sterowania i separacji sygnałów w aplikacjach automatyki przemysłowej. Przekaźniki tego typu wyróżniają się bardzo małą szerokością obudowy (zaledwie 6,2 mm), co pozwala zaoszczędzić miejsce w rozdzielnicach i szafach sterowniczych. Zasilanie cewki realizowane jest poprzez napięcie 24 V DC, a maksymalny prąd wyjściowy wynosi 6 A.
Zalety przekaźnika MIRO 6.2 24VDC-1S
- Kompaktowe wymiary – idealny wybór tam, gdzie istotna jest oszczędność miejsca (wysokość: 78 mm, szerokość: 6,2 mm, głębokość: 70 mm).
- Bezpieczna separacja – gwarancja izolacji wejścia od wyjścia zgodnie z normą EN 60947-1.
- Wysoka żywotność mechaniczna i elektryczna – nawet do 20 000 000 cykli przełączeń.
- Prosty montaż na szynę DIN (EN 60715) – szybka instalacja oraz łatwa modernizacja rozdzielni.
- Wskaźnik LED – żółta dioda LED ułatwia diagnostykę stanu pracy przekaźnika.
- Zaciski sprężynowe – zapewniają pewny, szybki oraz beznarzędziowy montaż przewodów.
- Wysoka odporność na przepięcia – znamionowy pik napięciowy wynosi 4 kV, co podnosi bezpieczeństwo i niezawodność aplikacji.
Zastosowanie przekaźników przemysłowych MIRO 6.2 24VDC-1S
Przekaźnik MIRO 6.2 24VDC-1S znajduje szerokie zastosowanie w systemach sterowania przemysłowego, automatyce budynkowej, instalacjach maszynowych oraz wszędzie tam, gdzie wymagane jest bezpieczne przełączanie sygnałów i obciążeń:
- Centrale sterujące i rozdzielnice
- Automatyka linii produkcyjnych
- Systemy sygnalizacji i alarmowe
- Aplikacje HVAC i BMS
- Sterowanie napędami i silnikami o średniej mocy
Wytrzymałość i kompatybilność z wymaganiami przemysłowymi
Dzięki wysokiej odporności mechanicznej oraz szerokiemu zakresowi temperatur pracy (od -20°C do 55°C), przekaźnik MIRO 6.2 doskonale sprawdzi się w trudnym środowisku przemysłowym. Odpowiednie normy i certyfikaty potwierdzają możliwość montażu w systemach o wysokich wymaganiach dotyczących niezawodności i bezpieczeństwa.
Budowa i sposób działania

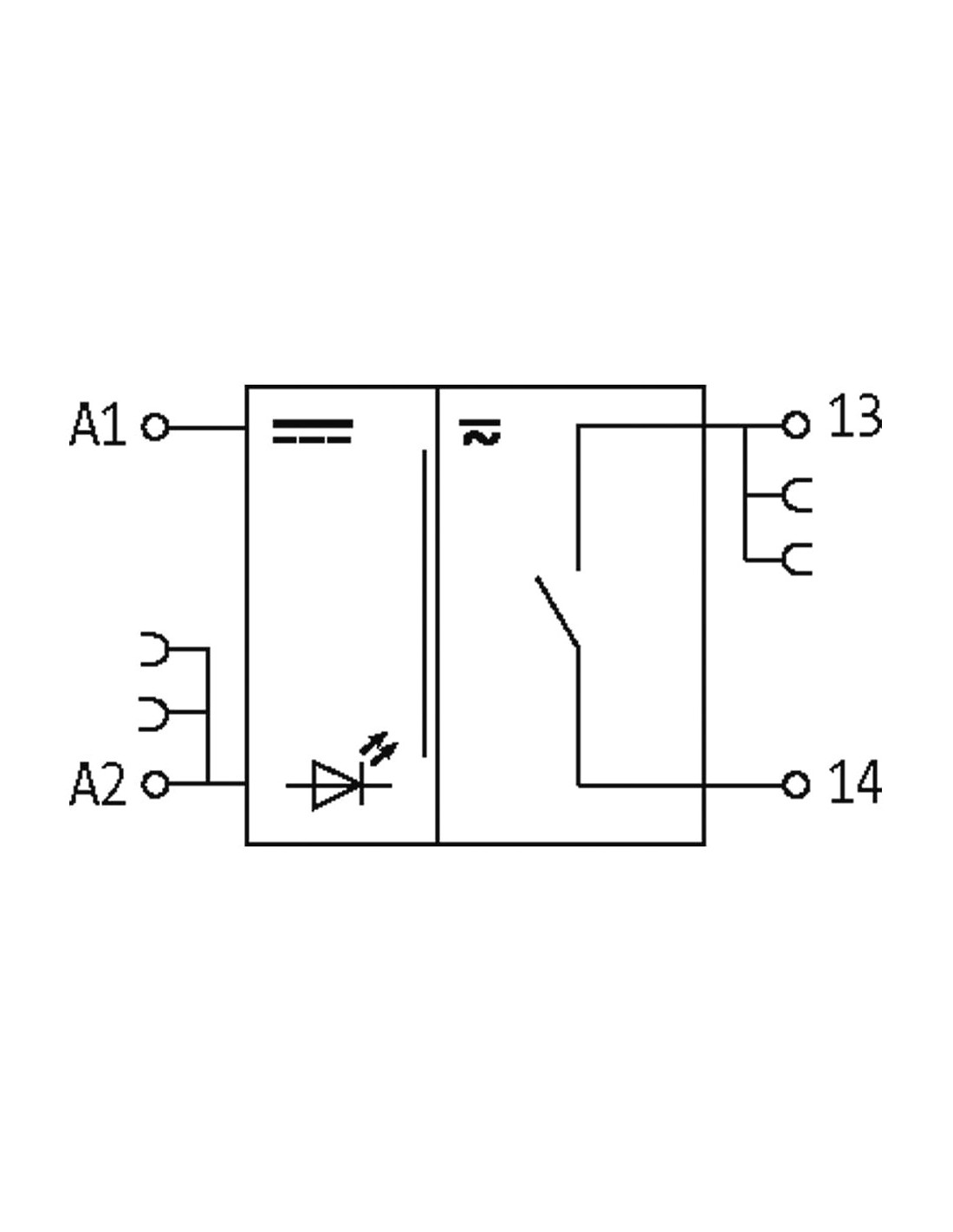

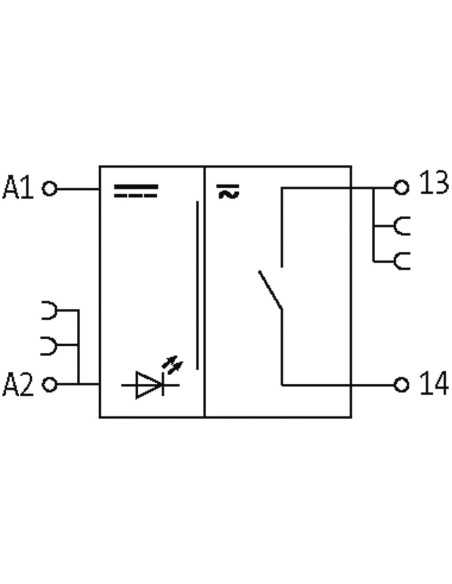

Przekaźnik MIRO 6.2 posiada pojedynczy zestyk zwierny (NO), a zastosowany materiał styków (AgSnO2 hv) zwiększa jego trwałość oraz zapewnia niski opór elektryczny. Schemat ideowy oraz jasne oznaczenie wyprowadzeń (A1, A2 – cewka; 13, 14 – styki) sprzyjają łatwej integracji w układach automatyki.
Podsumowanie – Przekaźnik MIRO 6.2 24VDC-1S
Przekaźnik MIRO 6.2 24VDC-1S o kodzie 6652004 to solidny wybór do aplikacji przemysłowych, gdzie wymagana jest kompaktowa budowa, pewność działania, długa żywotność oraz niezawodne przełączanie sygnałów. Prosta i szybka instalacja, bezpieczna separacja oraz czytelny wskaźnik LED to cechy wyróżniające ten model na tle innych przekaźników szynowych.
