2 przekaźniki; na 2 zestyki przełączne
8 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 14 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 2 A @ 24 V, 0,3 A @ 110 V, 0,2 A @ 230 V |
| Additional condition switching frequency | with load |
| Częstotliwość łączeniowa maks. | 0,1 Hz |
| Moc łączeniowa AC maks. | 1250 VA |
| Moc łączeniowa DC maks. | 240 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa AC-12 (EN IEC 60947-5-1) | 8 A (24/110/230 V AC) |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 10 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 2 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Ni 0.15 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

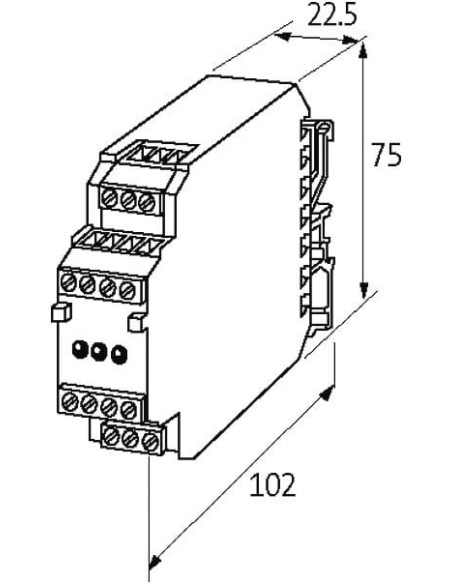

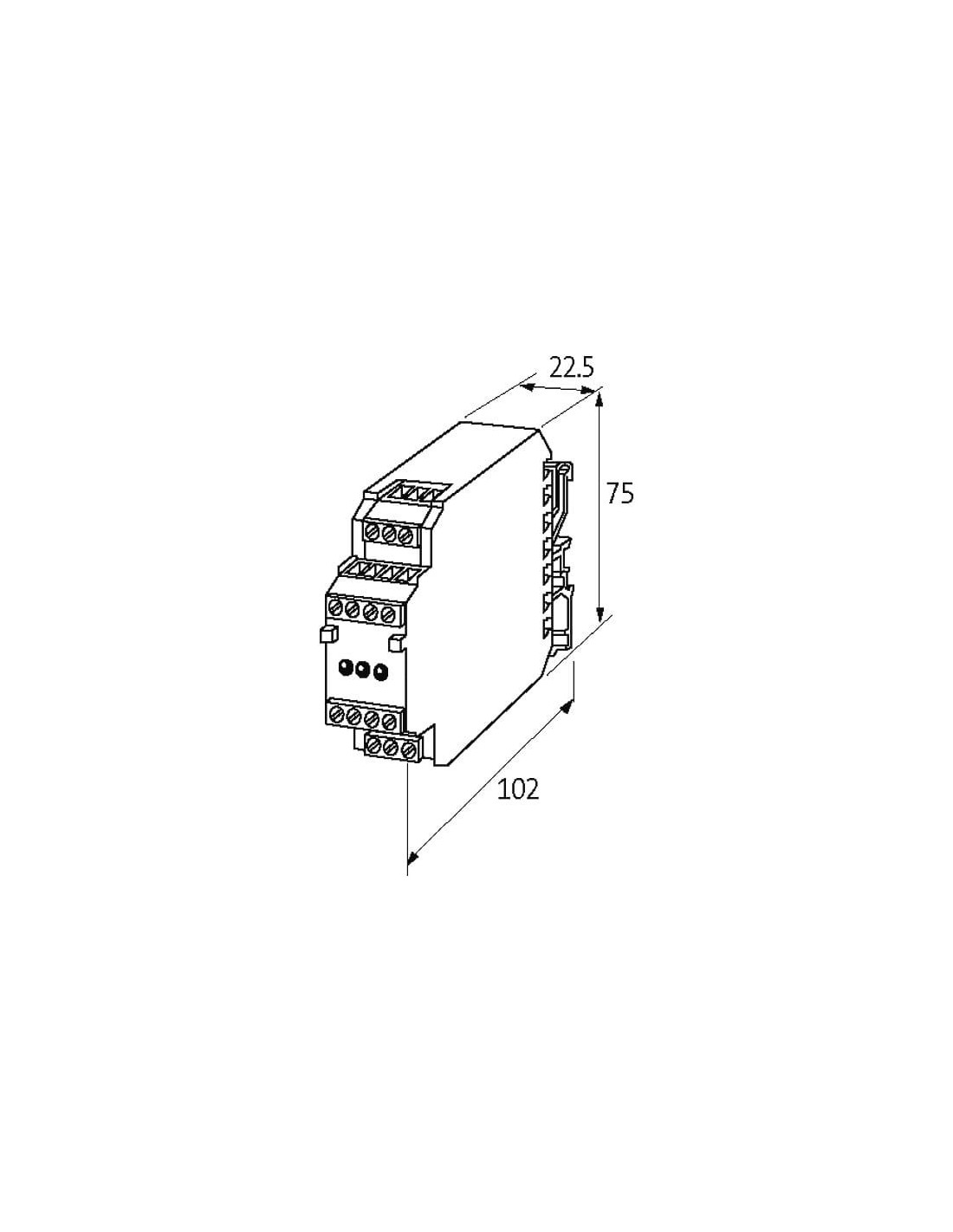

| Wysokość | 75 mm |
| Szerokość | 22,5 mm |
| Głębokość | 85 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 50 °C |

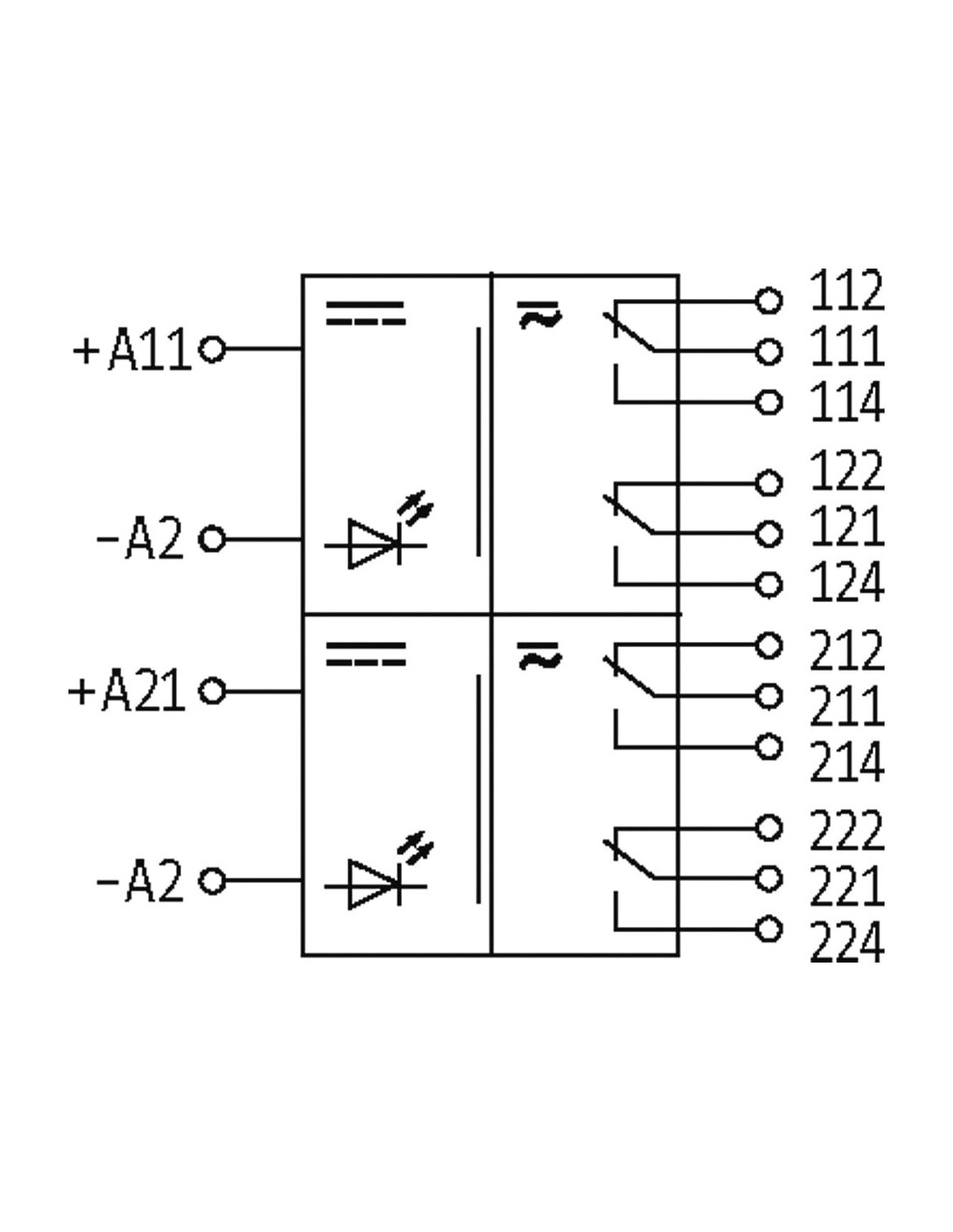

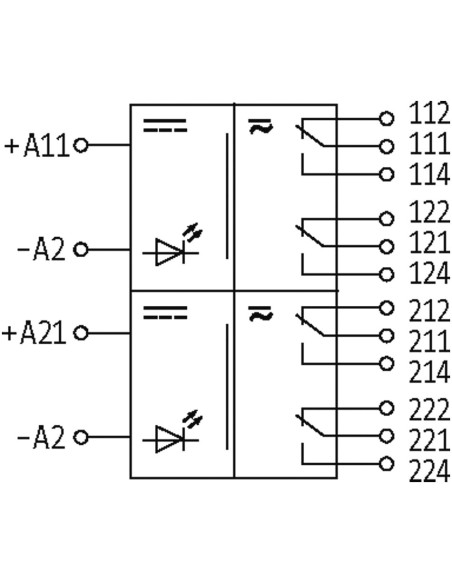

Parametry zacisków
Connection types
| Typ przyłącza 1 | X1 |
| Typ przyłącza 2 | X2 |
| Typ przyłącza 3 | X3 |
| Typ przyłącza 4 | X4 |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 212 |
| PIN 2 | - A 2 |
| PIN 3 | + A 21 |
| PIN 4 | + A 11 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 114 |
| PIN 2 | 112 |
| PIN 3 | 211 |
| PIN 4 | 214 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - A 2 |
| PIN 2 | 222 |
| PIN 3 | 221 |
| PIN 4 | 224 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 122 |
| PIN 2 | 121 |
| PIN 3 | 124 |
| PIN 4 | 111 |

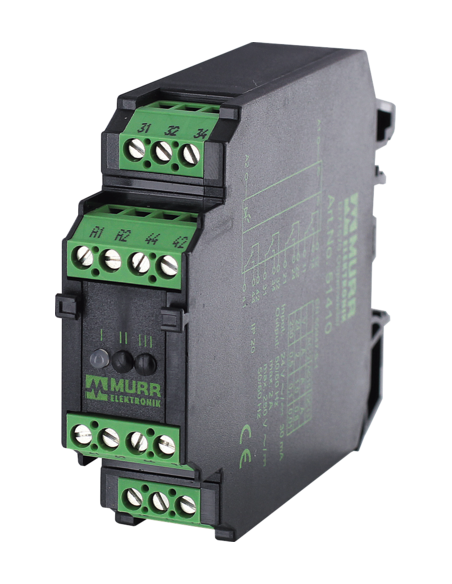

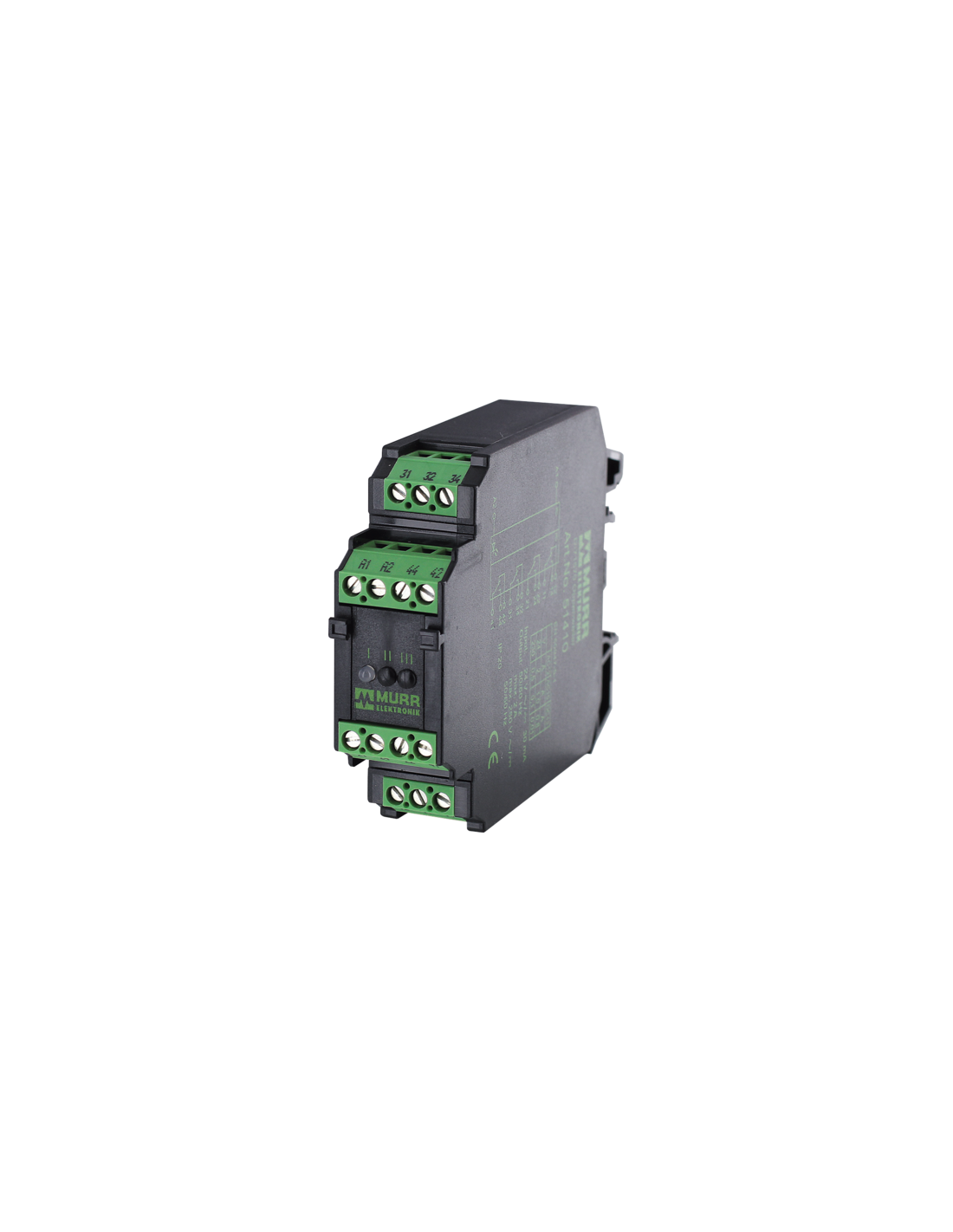

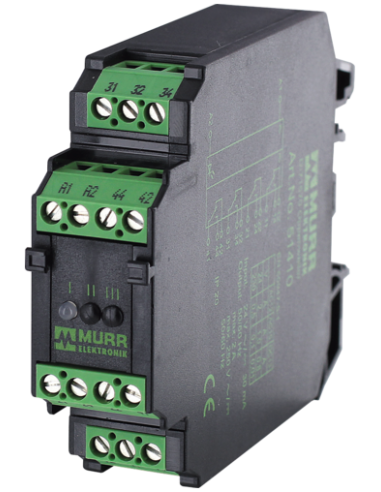

Moduł przekaźnika RM-22/24 Murrelektronik – 2 przekaźniki, wejście 24 VAC/DC, wyjście 250 VAC/DC/5A
Moduł przekaźnika RM-22/24 (kod produktu: 51465) firmy Murrelektronik to nowoczesne rozwiązanie przeznaczone do bezpiecznego i niezawodnego sterowania urządzeniami elektrycznymi w instalacjach automatyki przemysłowej, budowlanej oraz energetyce. Urządzenie zapewnia wysoką niezawodność i wszechstronność zastosowania w różnorodnych systemach, gdzie wymagane jest skuteczne przełączanie sygnałów i zasilania.
Cechy modułu przekaźnika dwukanałowego 24 VAC/DC
- Wejście uniwersalne: 24 V AC/DC (zakres 19,2–30 V), umożliwia elastyczne podłączenie do zasilania zarówno prądem stałym, jak i zmiennym.
- Wyjście wysokiej mocy: zdolność przełączania do 250 V AC/DC przy obciążeniu do 5 A oraz możliwość krótkotrwałego obciążenia do 8 A.
- Dwutorowa struktura: dwa niezależne przekaźniki z zestykami przełącznymi, dedykowane do zaawansowanych aplikacji sterujących.
- Kompaktowa konstrukcja: smukła obudowa o szerokości 22,5 mm pozwala na wygodny montaż na szynie DIN TH35 lub G32, zgodnie z normą EN 60715.
- Wysoka trwałość mechaniczna i elektryczna: żywotność sięgająca 20 milionów cykli.
- Wyraźna sygnalizacja LED: czytelna dioda LED w kolorze czerwonym umożliwia natychmiastową kontrolę stanu pracy przekaźnika.
- Bezpieczne i wygodne przyłącza: zaciski śrubowe zapewniają szybkie i pewne podłączenie przewodów.
- Podwyższona odporność na przepięcia (do 4 kV), co zwiększa bezpieczeństwo urządzeń współpracujących.
Zalety modułu przekaźnika RM-22/24 – zastosowania i funkcjonalność
Moduł przekaźnika RM-22/24 wyróżnia się wszechstronnością i wytrzymałością, dzięki czemu znajduje zastosowanie w wielu branżach: automatyka przemysłowa, budownictwo, instalacje HVAC, systemy oświetleniowe, sterowanie silnikami, ochrona obwodów, automatyka budowlana. Doskonale sprawdza się w roli interfejsu pośredniczącego między układami niskonapięciowymi a odbiornikami wymagającymi wyższego napięcia i prądu.
Przekaźnik idealnie nadaje się do zadań takich jak:
- Separacja galwaniczna pomiędzy obwodami sterującymi a wykonawczymi,
- Załączanie oświetlenia, siłowników, wentylatorów, pomp w układach automatyki,
- Ochrona i rozbudowa systemów sterowania PLC, wymagających bezpiecznego przełączania dużych obciążeń,
- Realizacja funkcji automatycznego przełączania i wzmacniania sygnałów sterujących,
- Wykorzystanie w systemach alarmowych, sygnalizacyjnych i zabezpieczeniowych,
- Modernizacja szaf sterowniczych oraz projektowanie nowych, kompaktowych instalacji.
Budowa i montaż – prostota i bezpieczeństwo
Moduł RM-22/24 został zaprojektowany z myślą o łatwej integracji z istniejącymi systemami. Kompatybilność z popularnymi szynami DIN gwarantuje szybki montaż oraz oszczędność miejsca wewnątrz rozdzielnic. Przejrzysty schemat połączeń i czytelne oznaczenia zacisków upraszczają instalację oraz eliminują ryzyko pomyłek.
Wytrzymała obudowa zapewnia ochronę przed czynnikami mechanicznymi i środowiskowymi, a szeroki zakres temperatury pracy (-20°C do +50°C) pozwala na zastosowanie modułu w wymagających warunkach przemysłowych.
Podsumowanie – profesjonalny moduł przekaźnikowy dla automatyki
Moduł przekaźnika RM-22/24 Murrelektronik, kod 51465, to niezawodne i funkcjonalne rozwiązanie do sterowania oraz separacji obwodów w systemach automatyki. Solidna konstrukcja, rozbudowane możliwości podłączenia oraz zabezpieczenia gwarantują efektywność i bezpieczeństwo pracy zarówno w nowych, jak i modernizowanych aplikacjach przemysłowych.
