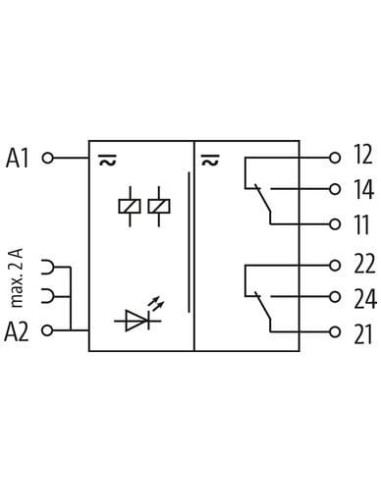

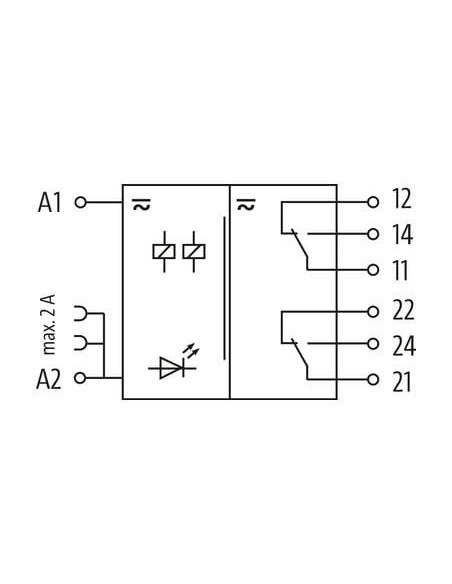

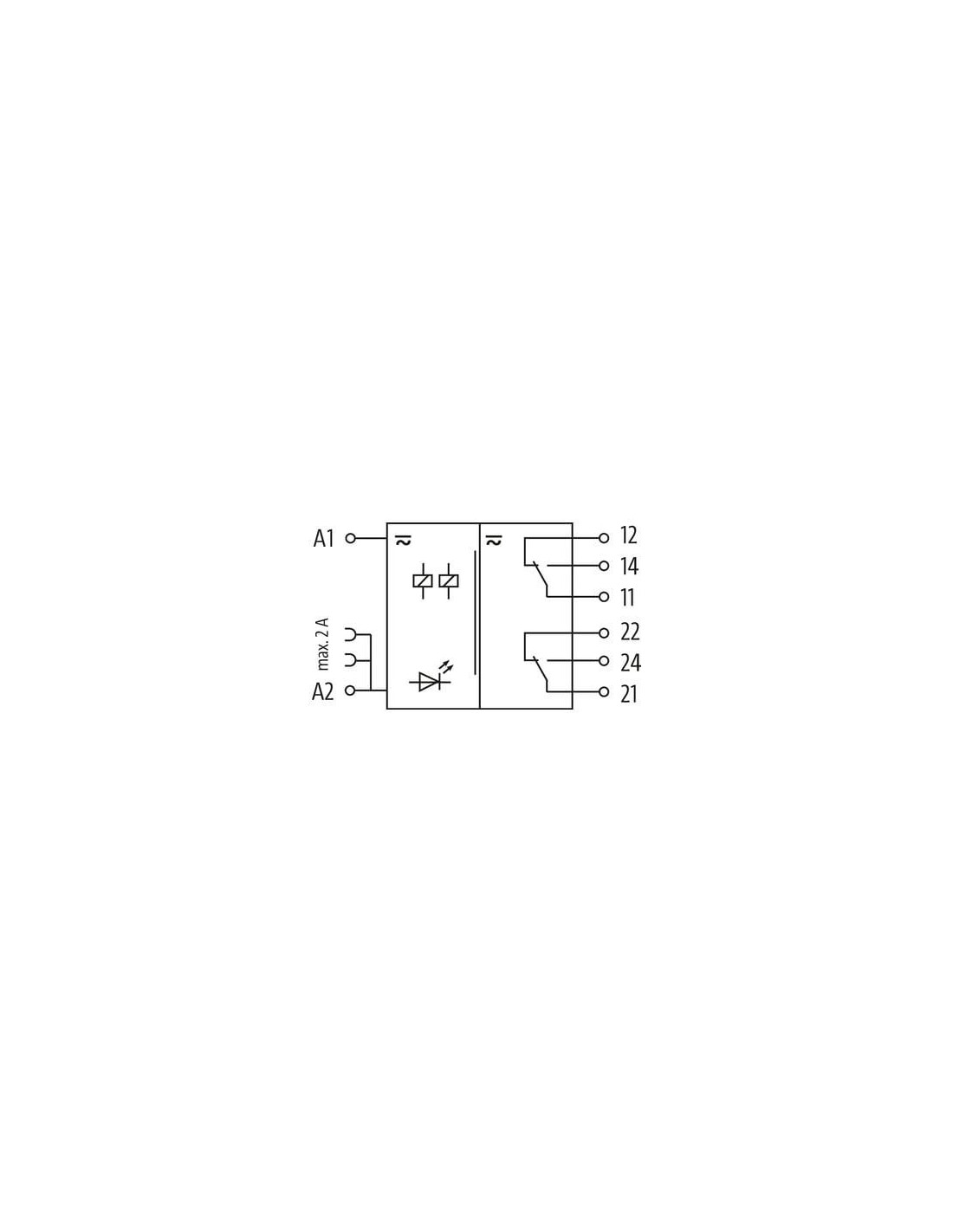

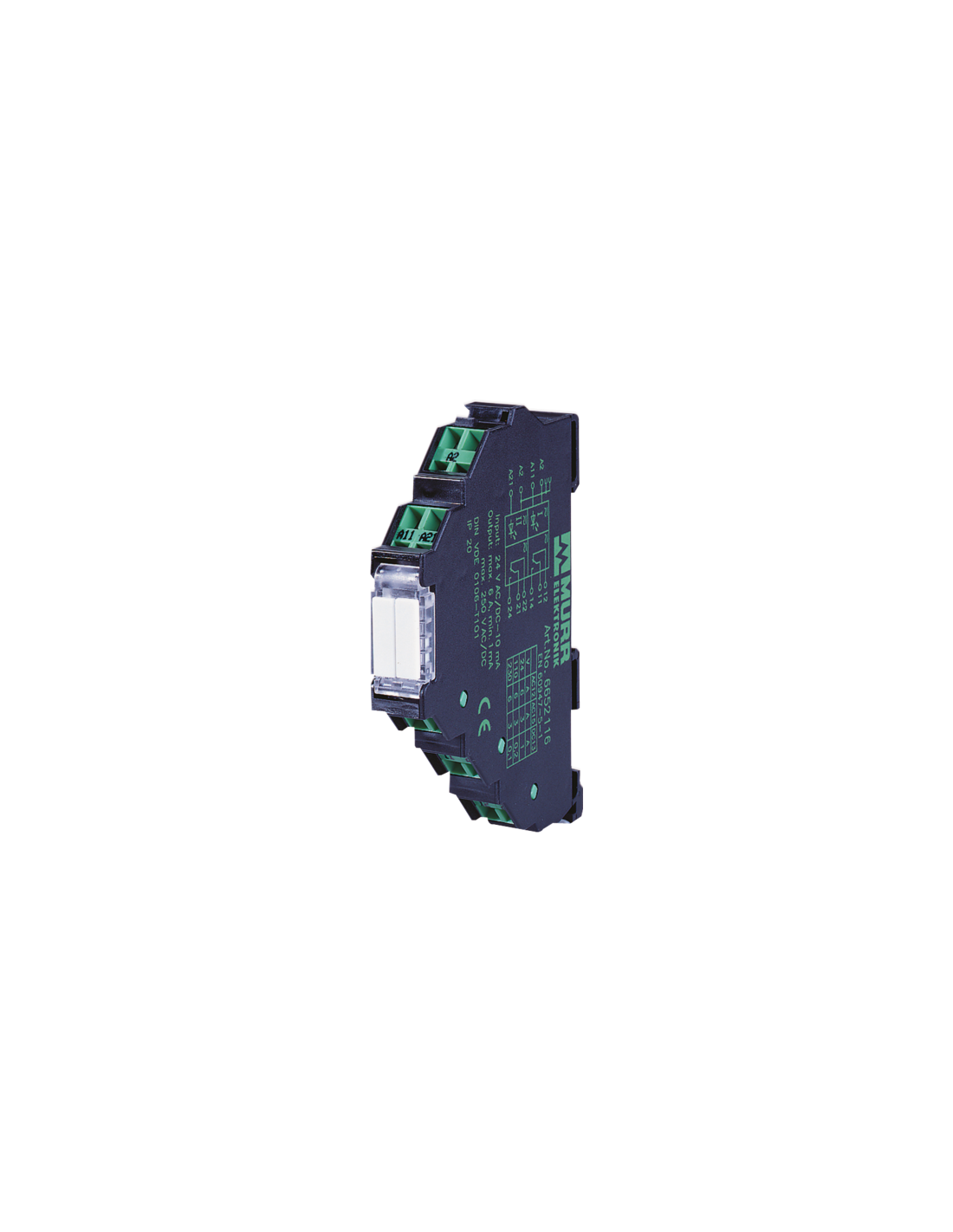

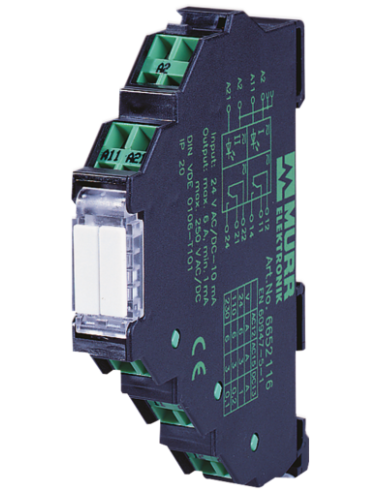

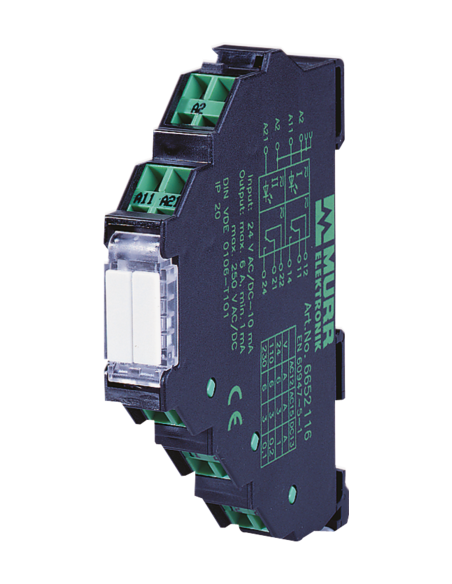

2 zestyki przełączne
6 A
24 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 20 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |

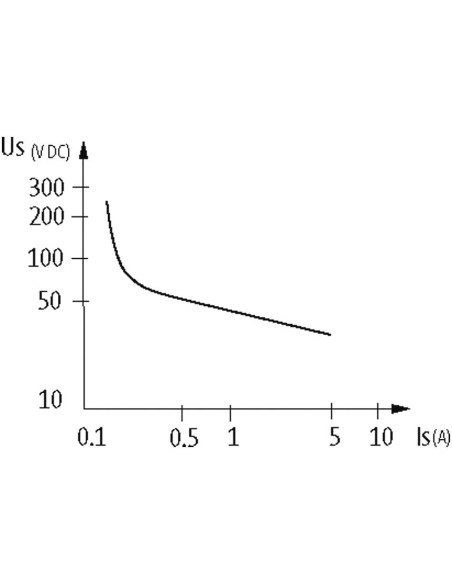

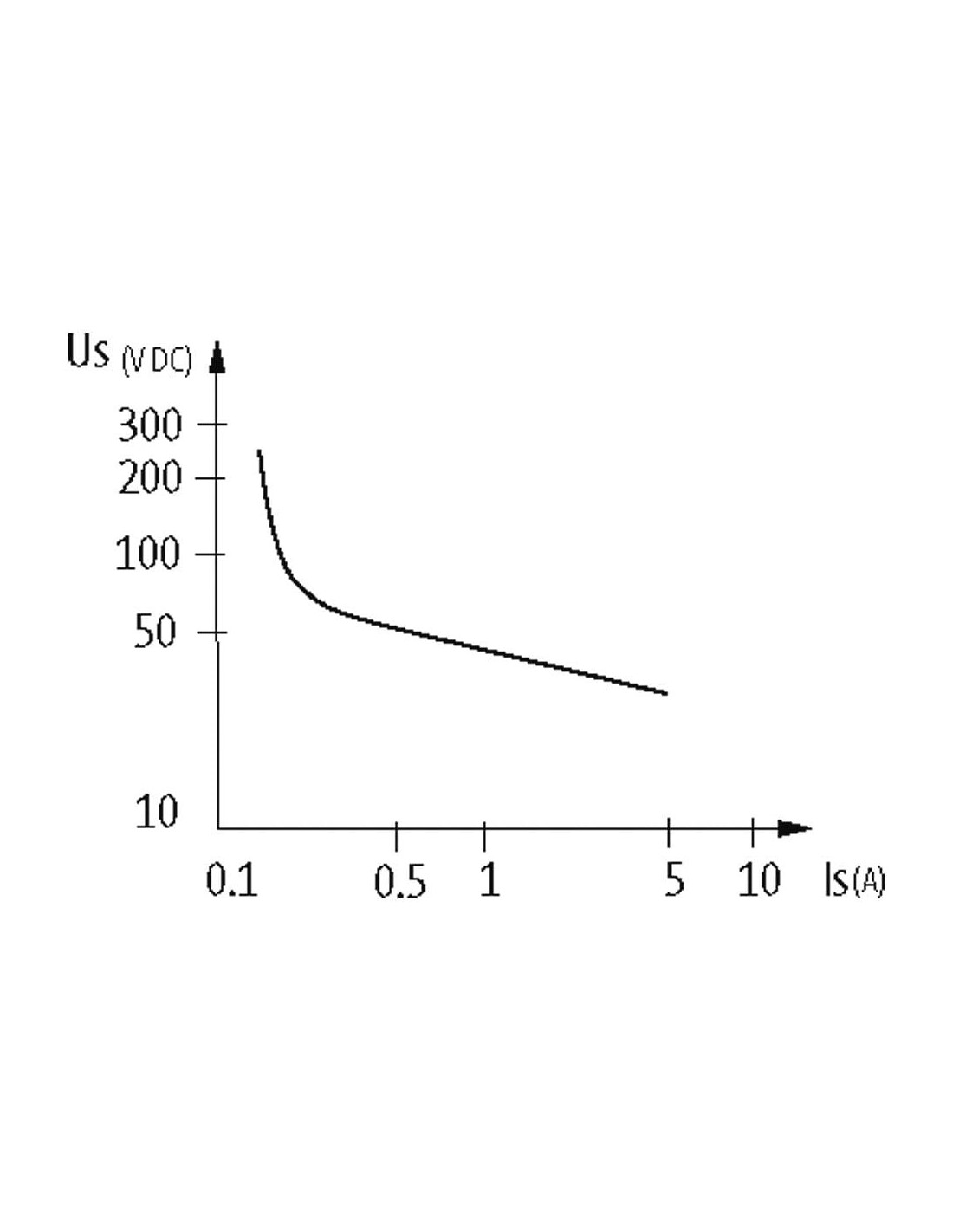

| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy na wyjście sygnału maks. | 20 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe

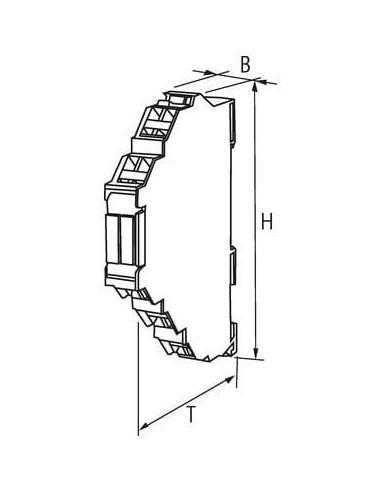

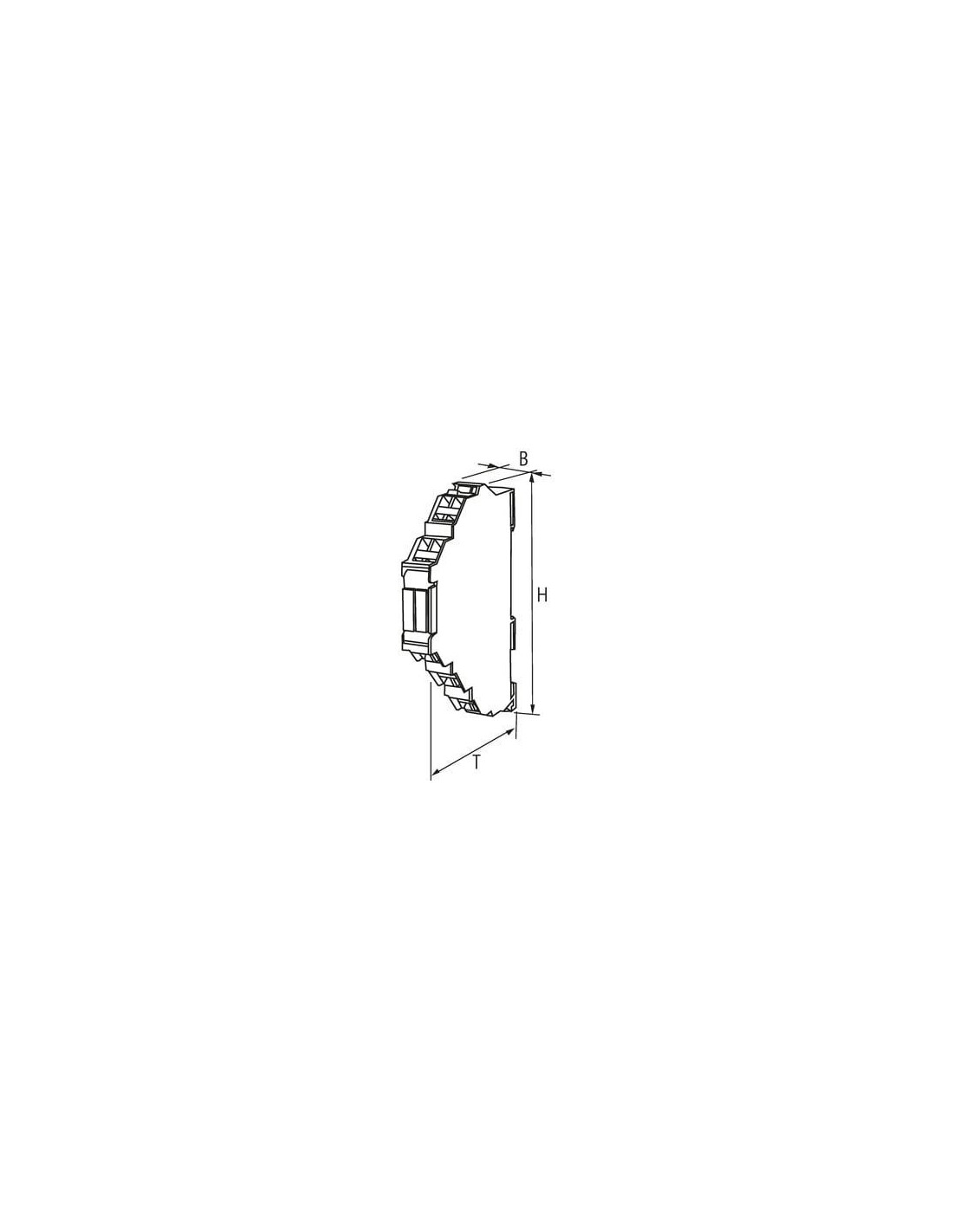

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

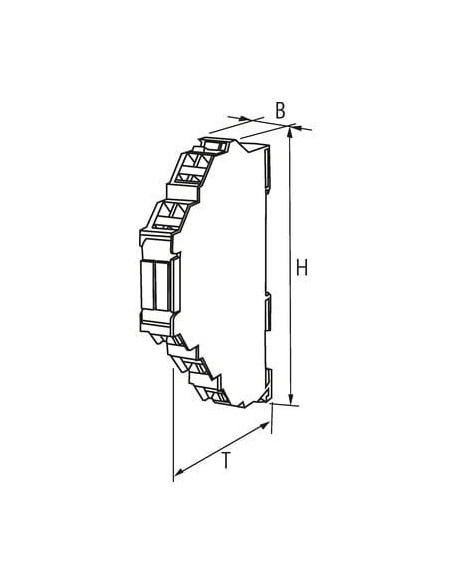

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
