Dostępny
1 zestyk przełączny
6 A
24 V AC/DC
Zaciski sprężynowe
Przy przekroczeniu maks. napięcia / prądu przełączania zniszczeniu ulega warstwa złota, podczas dalszej pracy obowiązują wówczas wartości przekaźnika wyjściowego.
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 1 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 hv |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 12 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 11 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Przekaźnik MIRO 6.2 24V-1U 6652003 – Kompaktowy przekaźnik interfejsowy 24V AC/DC
Przekaźnik MIRO 6.2 24V-1U o kodzie produktu 6652003 to nowoczesny przekaźnik interfejsowy, zaprojektowany z myślą o wymagających aplikacjach w automatyce przemysłowej. Dzięki uniwersalnemu zasilaniu 24 V AC/DC oraz kompaktowej obudowie o szerokości 6,2 mm, doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej. Łączy w sobie wysoką niezawodność, prostotę montażu oraz bezpieczeństwo użytkowania, co czyni go idealnym rozwiązaniem w szafach sterowniczych, rozdzielnicach oraz aplikacjach OEM.
Najważniejsze zalety przekaźnika MIRO 6.2 24V-1U
- Bardzo wąska obudowa (6,2 mm) – pozwala na oszczędność miejsca w szafach sterowniczych.
- Uniwersalne napięcie zasilania – obsługuje zarówno 24 V AC, jak i 24 V DC.
- Wytrzymałość styków: 6 A / 250 V AC/DC – umożliwia sterowanie szeroką gamą odbiorników.
- Bezpieczna separacja obwodów (zgodność z EN 60947-1) – zapewnia wysoki poziom ochrony użytkownika i urządzeń.
- Zaciski sprężynowe – umożliwiają szybki, trwały i pewny montaż przewodów, minimalizując ryzyko luzowania.
- Diagnostyka LED – wbudowana żółta dioda LED informuje o stanie pracy przekaźnika.
- Wysoka trwałość mechaniczna i elektryczna – do 20 milionów cykli przełączeń.
- Montaż na szynie DIN – zgodność z EN 60715 zapewnia łatwość integracji w większości systemów.
- Szeroki zakres temperatur pracy od -20°C do +60°C.
Zastosowania przekaźnika interfejsowego 24V MIRO 6.2
Przekaźnik MIRO 6.2 24V-1U znajduje zastosowanie w wielu obszarach automatyki i elektrotechniki, gdzie wymagana jest separacja galwaniczna sygnałów sterujących oraz bezpieczne przełączanie obciążeń o wysokim napięciu lub prądzie. Typowe obszary wykorzystania to:
- Szafy sterownicze i rozdzielnice – przekaźnik do separacji i wzmacniania sygnałów sterujących.
- Automatyzacja produkcji – sterowanie siłownikami, elektrozaworami, silnikami czy elementami wykonawczymi.
- Systemy HVAC – zdalne sterowanie urządzeniami klimatyzacyjnymi i wentylacyjnymi.
- Modernizacja maszyn – rozszerzanie istniejących instalacji o dodatkowe kanały sterowania bez konieczności znacznej rozbudowy układów.
- Systemy bezpieczeństwa i alarmowe – niezawodne przełączanie sygnałów krytycznych.
Bezpieczeństwo i niezawodność eksploatacji
Przekaźnik MIRO 6.2 24V-1U został wyposażony w wysokiej jakości styki wykonane z materiału AgSnO₂, co zapewnia długą żywotność oraz odporność na zużycie nawet przy częstych cyklach przełączeń. Ochrona przed przepięciami (znamionowy pik napięciowy 4 kV) gwarantuje bezpieczeństwo zarówno użytkownika, jak i podłączonych urządzeń.
Budowa i wygoda instalacji
Kompaktowe wymiary (wysokość: 91 mm, głębokość: 70 mm, szerokość: tylko 6,2 mm) oraz wygodne zaciski sprężynowe pozwalają na szybkie podłączenie przewodów bez użycia narzędzi i gwarantują trwałe połączenie nawet w warunkach narażenia na drgania. Konstrukcja typu „snap-in” sprawia, że montaż przekaźnika na szynie DIN jest intuicyjny i nie wymaga nadmiernej siły.

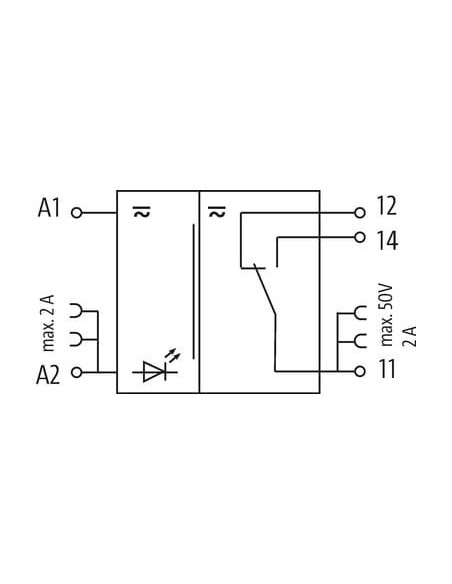

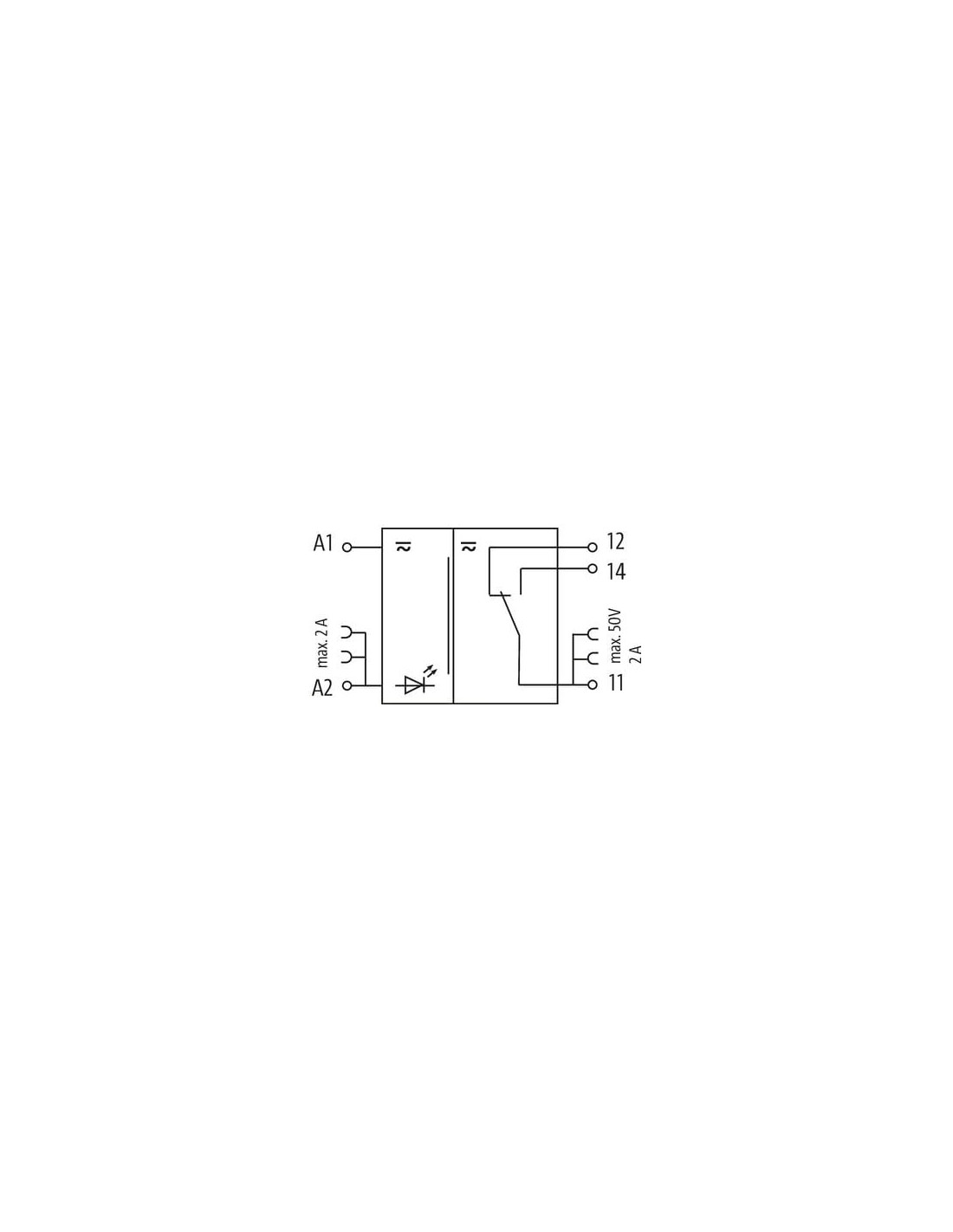

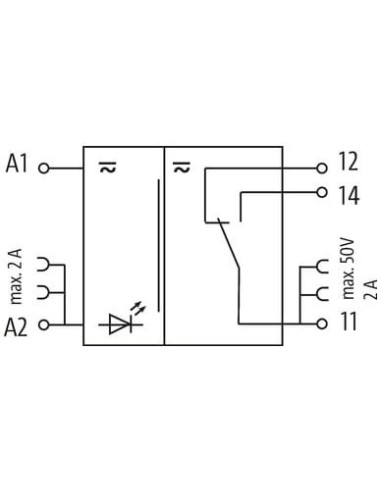

Wykresy i schemat: Przejrzystość połączeń elektrycznych
Urządzenie wyposażone jest w przejrzysty schemat przyłączeń na obudowie, co ułatwia prawidłową instalację. Dostępne wykresy charakterystyki przełączania napięcia DC pod obciążeniem prądowym umożliwiają szybkie dopasowanie parametrów pracy do potrzeb aplikacji.
Przekaźnik MIRO 6.2 24V-1U 6652003 to niezawodne, kompaktowe i uniwersalne rozwiązanie dla automatyki przemysłowej, automatyzacji produkcji oraz systemów sterowania i zabezpieczeń.
