Dostępny

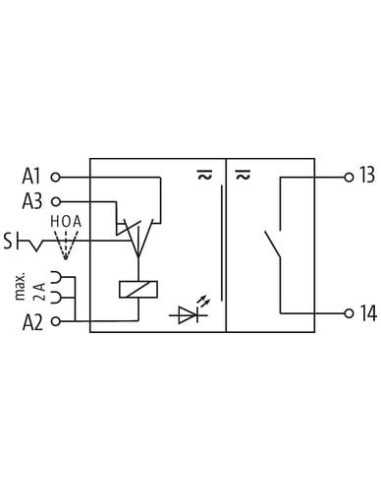

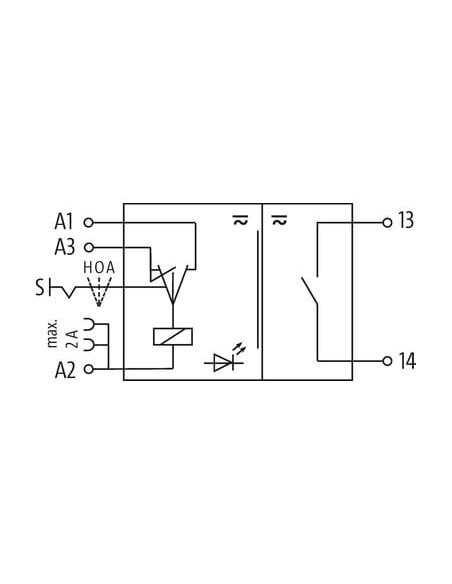

1 zestyk zwierny
6 A
24 V AC/DC
z zabezpieczonym przełącznikiem H-O-A
Zaciski śrubowe
Dioda LED (zielona)
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 19,2 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 17 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 |

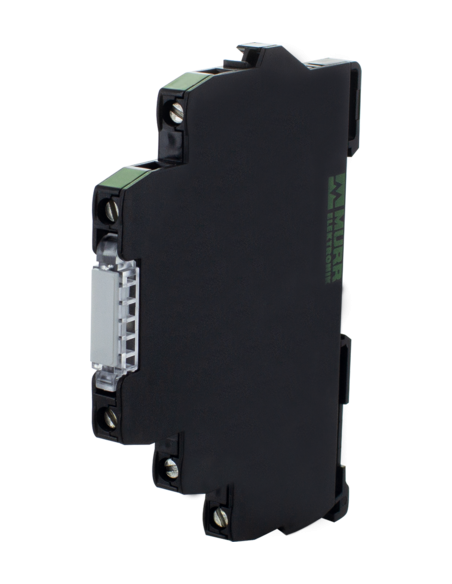

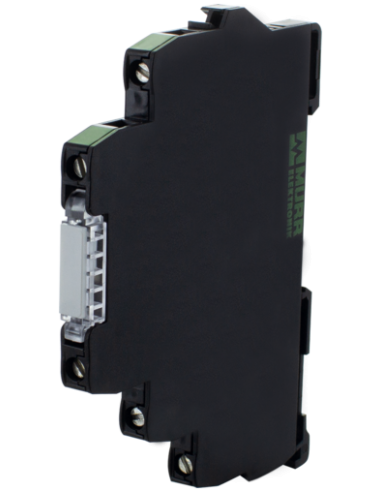

Przekaźnik przemysłowy 52007 – wysoka niezawodność w automatyce
Przekaźnik 52007 to zaawansowane urządzenie przeznaczone do zastosowań w systemach automatyki przemysłowej, wyróżniające się wysoką niezawodnością, wydajnością i bezpieczeństwem pracy. Produkt umożliwia bezpieczne sterowanie układami, oferując szereg funkcji, które spełniają oczekiwania nawet najbardziej wymagających użytkowników w branży automatyki, elektryki oraz instalacji przemysłowych.
Najważniejsze cechy przekaźnika 52007
- 1 zestyk zwierny dla uniwersalnych zastosowań (NO)
- Obciążalność do 6 A przy napięciu do 250 V AC/DC
- Obudowa o szerokości 6,2 mm – doskonała optymalizacja przestrzeni w szafach sterowniczych
- Zasilanie uniwersalne: 24 V AC/DC
- Zabezpieczony przełącznik H-O-A (Hand–Off–Auto)
- Zielona dioda LED do sygnalizacji stanu pracy
- Zaciski śrubowe zapewniające pewne i trwałe połączenie elektryczne
- Bezpieczna separacja galwaniczna zgodna z normą EN 60947-1
- Wytrzymałość elektryczna i mechaniczna do 20 milionów cykli
Typowe zastosowania przekaźnika 52007
Przekaźnik 52007 znajduje zastosowanie w różnych segmentach automatyki i elektrotechniki, m.in.:
- Sterowanie maszynami przemysłowymi
- Automatyka budynkowa – oświetlenie, wentylacja, HVAC
- Panele sterownicze i rozdzielnice
- Ochrona i separacja obwodów
- Sterowanie silnikami i siłownikami
- Zarządzanie sygnałami i zabezpieczeniami
Bezpieczeństwo i jakość wykonania
Przekaźnik zaprojektowano zgodnie z obowiązującymi normami, gwarantując bezpieczną eksploatację w trudnych warunkach przemysłowych. Zastosowanie styku AgSnO2 zapewnia długą żywotność i odporność na zużycie, a wytrzymałość mechaniczna i elektryczna do 20 milionów cykli potwierdza niezawodność działania przez długi czas użytkowania.
Prosty montaż i wszechstronność
Przekaźnik wyposażony jest w zaciski śrubowe oraz konstrukcję umożliwiającą łatwy montaż na szynie DIN (EN 60715), co pozwala na szybką i bezproblemową instalację nawet w rozbudowanych systemach automatyki. Kompaktowe wymiary przekaźnika (wysokość: 91 mm, szerokość: 6,2 mm, głębokość: 71 mm) pozwalają na wykorzystanie go również tam, gdzie liczy się oszczędność miejsca w szafie sterowniczej.
Podsumowanie – niezawodne sterowanie w przemyśle i automatyce
Wybierając przekaźnik 52007, można liczyć na niezawodność działania, bezpieczeństwo, efektywność energetyczną oraz łatwość integracji z nowymi i istniejącymi instalacjami. To profesjonalne urządzenie dla wymagających użytkowników, doskonale sprawdzające się w środowisku przemysłowym, produkcyjnym oraz w systemach automatyki budynkowej.
