Dostępny
2 zestyki przełączne
6 A
24 V DC
Zaciski śrubowe
safe separation (EN 60947-1)
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 19,2 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 18 mA |
Dane elektryczne | Wyjście
| Kategoria użytkowa AC-12 (EN IEC 60947-5-1) | 6 A @ 24, 6 A @ 110 V, 6 A @ 230 V |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V |
| Kategoria użytkowa DC-13 (EN IEC 60947-5-1) | 1 A @ 24 V, 0,2 A @ 110 V, 0,1 A @ 230 V |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Moc łączeniowa AC maks. | 1500 VA |
| Moc łączeniowa DC maks. | 120 W |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy DC | 100 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 4 kV |
| Elektryczny cykl życia | 20000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 20000000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas opadania maks. | 15 ms |
| Czas zadziałania maks. | 10 ms |
| Czas odbicia maks. | 1,5 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O2 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

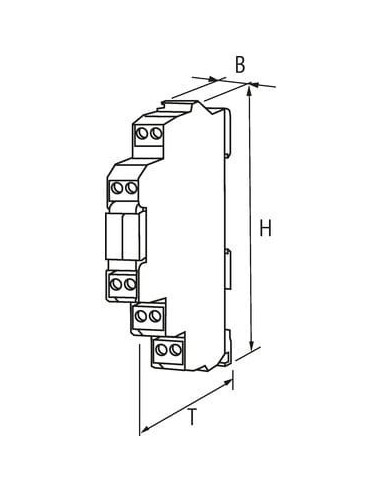

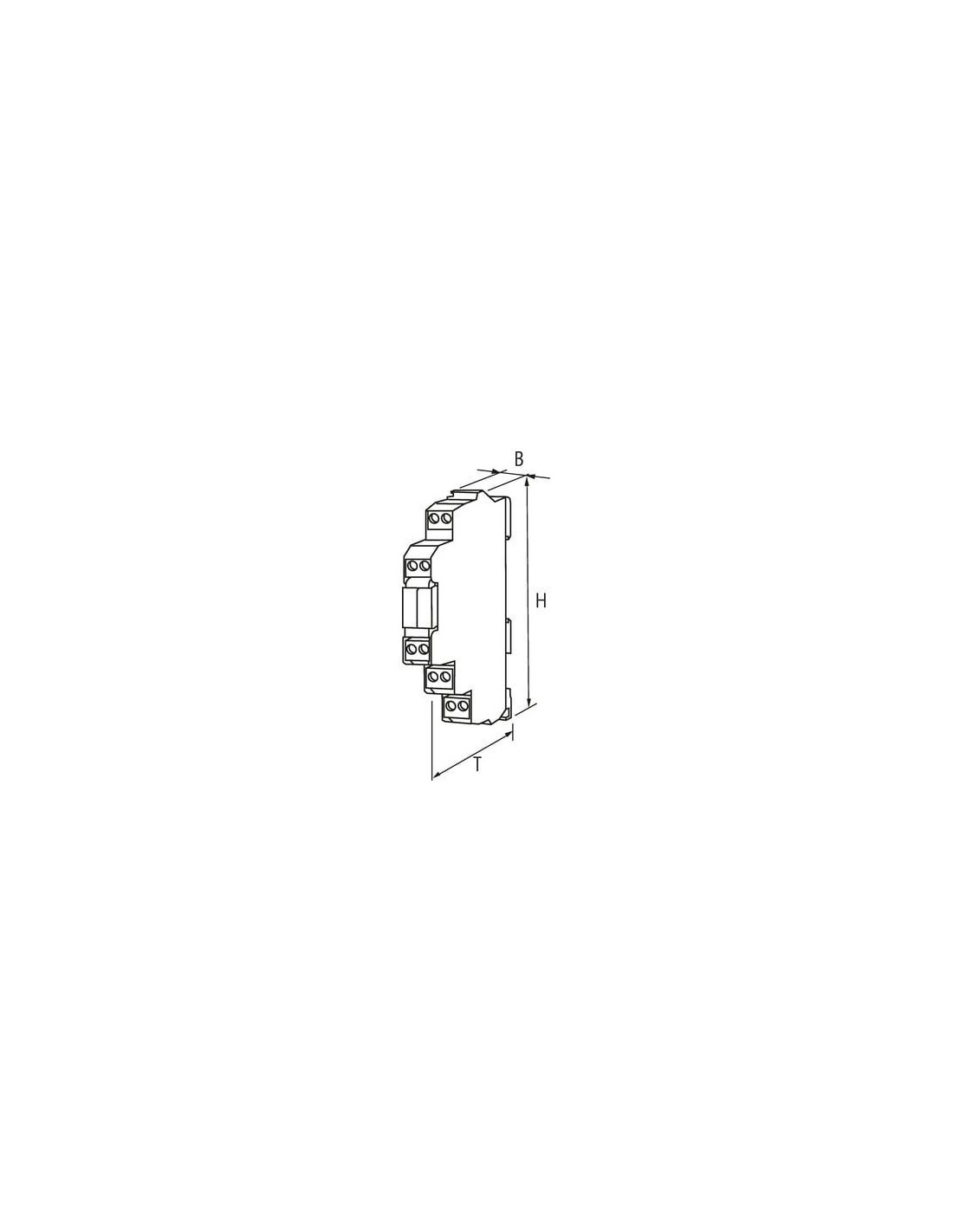

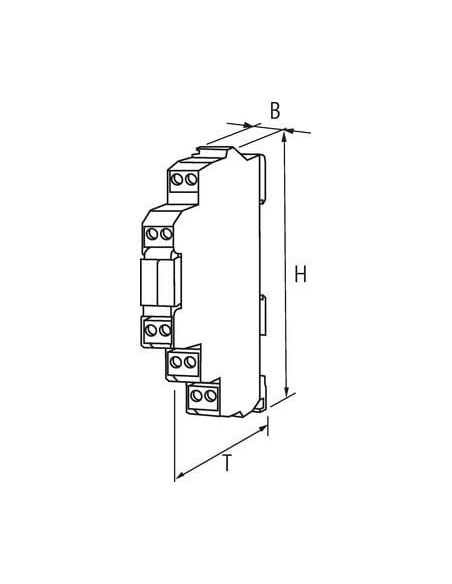

| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |

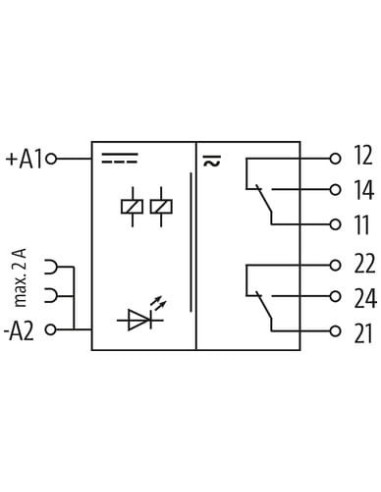

Parametry zacisków

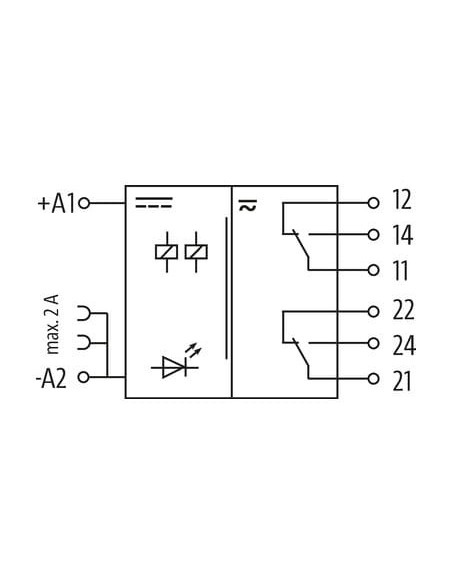

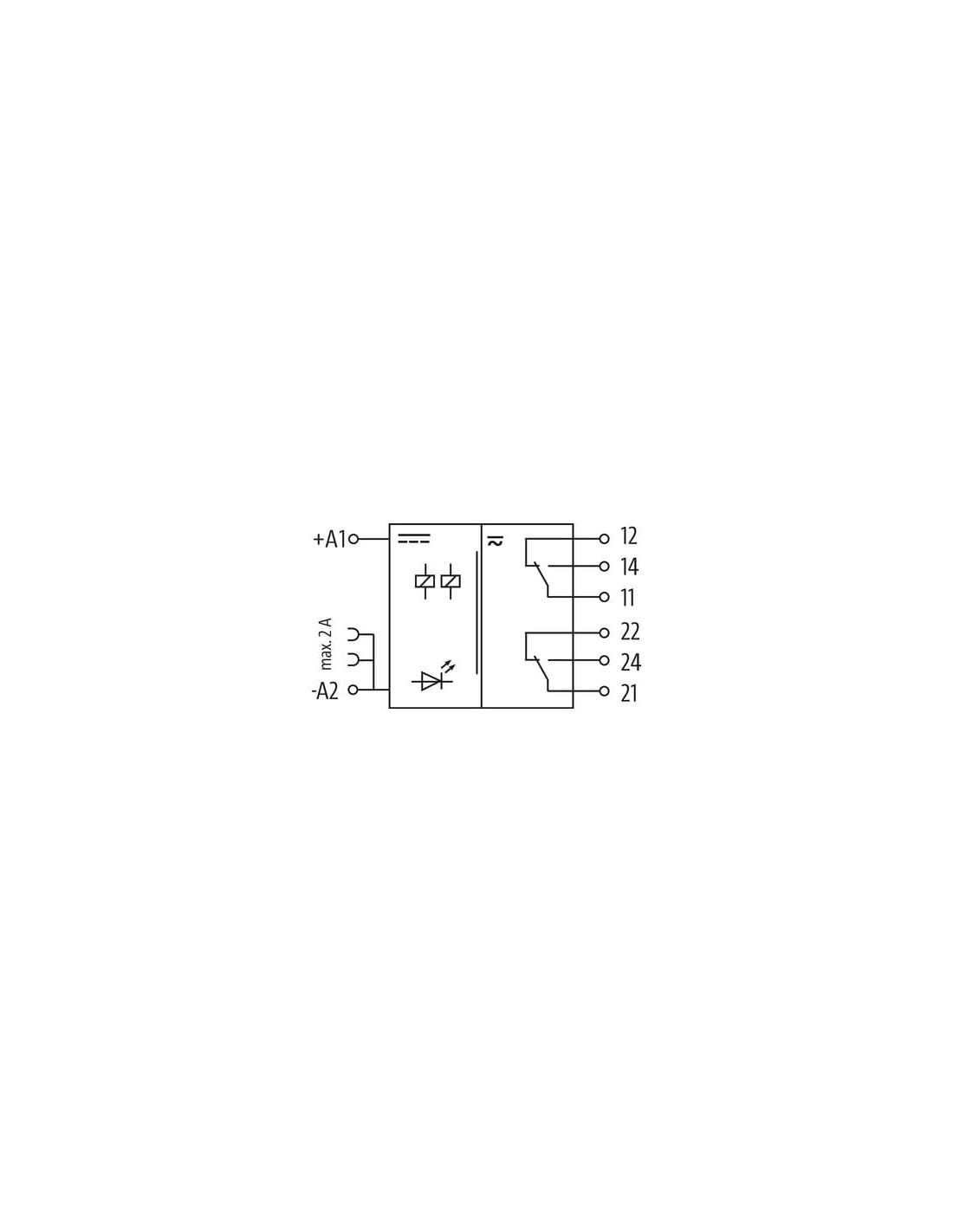

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 12 |
| PIN 2 | 22 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 11 |
| PIN 2 | 21 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 24 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |

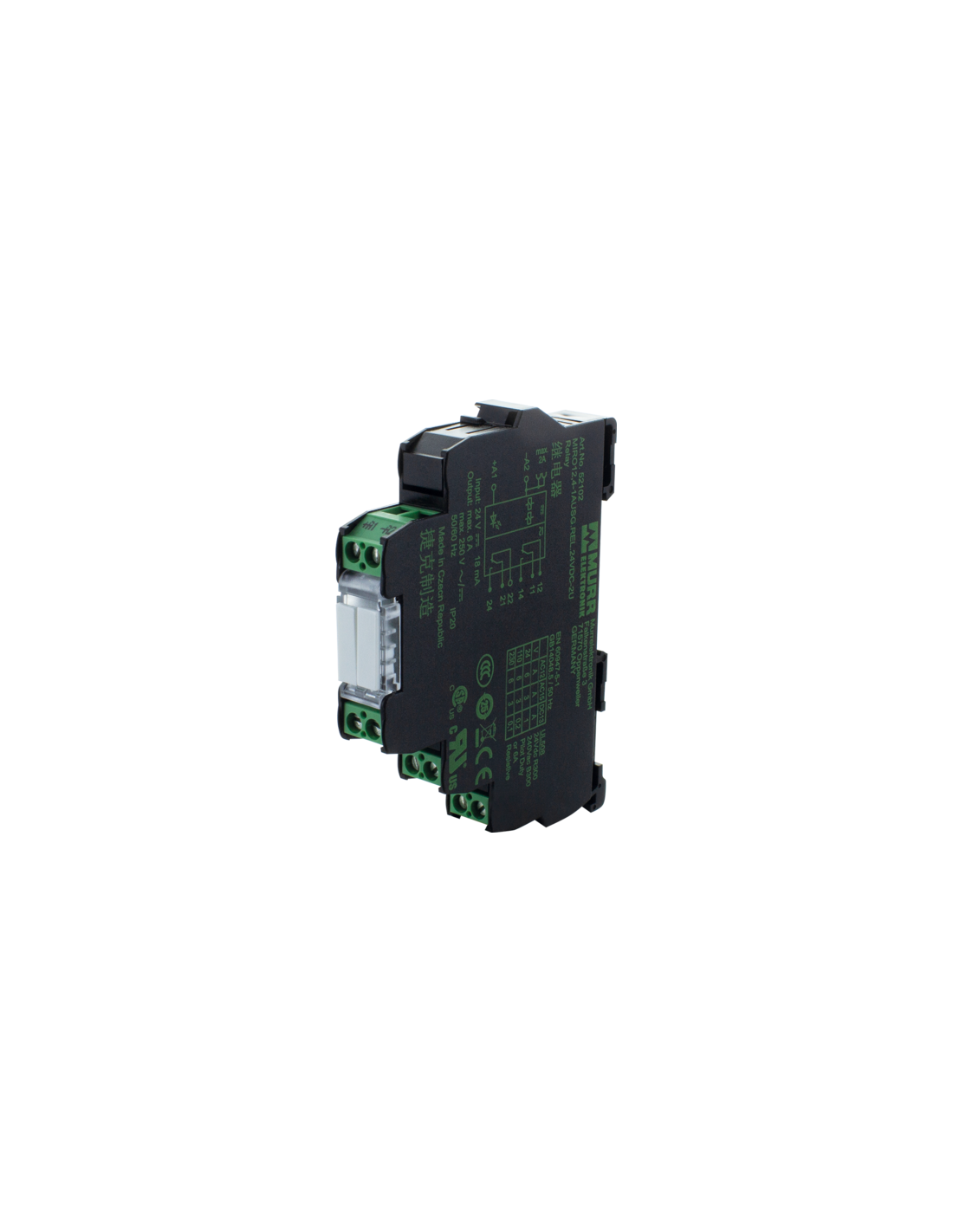

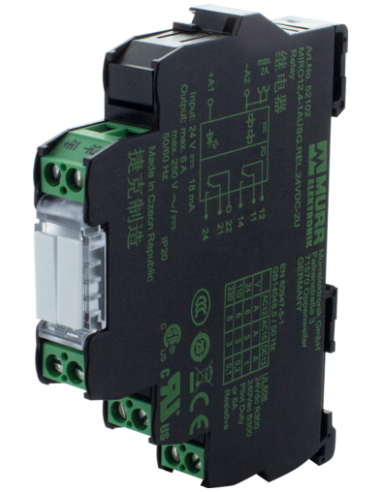

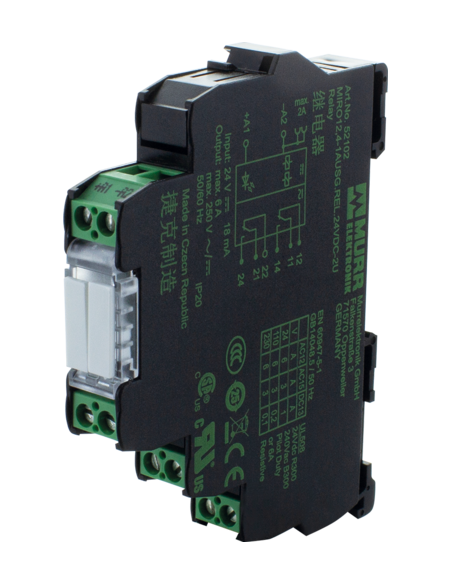

Przekaźnik przemysłowy MIRO 12.4 24VDC 2P – niezawodne przełączanie w automatyce
Przekaźnik MIRO 12.4, WE: 24VDC - WY: 250VAC/DC/6A (kod produktu: 52102) to wysokiej jakości komponent, zaprojektowany specjalnie do zastosowań w instalacjach przemysłowych oraz automatyce budynkowej. Dzięki kompaktowej budowie i zaawansowanym właściwościom elektrycznym sprawdza się zarówno w prostych, jak i zaawansowanych układach sterowania.
Kluczowe zalety – przekaźnik dwukanałowy 2P, 6A, bezpieczna separacja
- Bezpieczna separacja galwaniczna między obwodem sterowania a zasilania, zgodnie z normą EN 60947-1, zapewnia ochronę użytkowników oraz urządzeń.
- Przekaźnik dwuzestykowy – dwa zestyki przełączne umożliwiają realizację różnorodnych funkcji przełączania i sterowania.
- Wysoka obciążalność styków – obsługuje do 6A przy 250VAC/DC, co pozwala na sterowanie szeroką gamą odbiorników.
- Kompaktowe wymiary (wysokość 90 mm, szerokość 12,4 mm, głębokość 70 mm) umożliwiają montaż nawet w ograniczonych przestrzeniach na szynie DIN (EN 60715).
- Prosty i szybki montaż dzięki zaciskom śrubowym oraz wyraźnie oznaczonym punktom połączeniowym.
- Wizualna sygnalizacja stanu pracy za pomocą zielonej diody LED, co ułatwia bieżącą diagnostykę.
Zastosowania przekaźnika MIRO 12.4
Przekaźniki MIRO są szeroko wykorzystywane w automatyce przemysłowej, maszynowej, systemach sterowania, a także w układach zabezpieczeniowych i sygnalizacyjnych. Doskonale sprawdzają się w:
- Systemach sterowania urządzeniami elektrycznymi i automatyki budynkowej
- Sterowaniu napędami i silnikami
- Separacji sygnałów oraz ochronie wrażliwych obwodów sterujących
- Układach bezpieczeństwa oraz sygnalizacji awarii
- Przemysłowych rozdzielnicach elektrycznych
Parametry i cechy użytkowe przekaźnika MIRO 12.4, 24VDC/6A
Wysoka żywotność mechaniczna i elektryczna (do 20 milionów cykli), odporność na przepięcia (pik do 4 kV) oraz szeroki zakres temperatury pracy (-20°C do 55°C) czynią ten przekaźnik niezawodnym rozwiązaniem nawet w trudnych warunkach przemysłowych.
Materiały wysokiej jakości, prosta integracja z szyną DIN oraz uniwersalne kombinacje wejść i wyjść sprawiają, że przekaźnik MIRO 12.4 jest chętnie wybierany przez profesjonalistów poszukujących komponentów do wymagających zastosowań.
Podsumowanie – wybierz przekaźnik MIRO 12.4
Stawiając na przekaźnik MIRO 12.4 (24VDC, 2P, 6A), otrzymujesz kompaktowe, trwałe oraz uniwersalne rozwiązanie do sterowania i przełączania obwodów w systemach automatyki oraz instalacjach przemysłowych. Produkt ten spełnia wszystkie wymagania norm bezpieczeństwa oraz niezawodności działania.
